斜踏板類型

在樓梯設定—幾何形狀和定位面板:

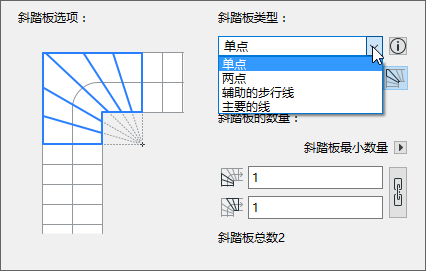

1. 從彈出式對話框中選擇踏面相同的斜踏步的四種類型之一：單點、雙點、主線，和輔助步行線。

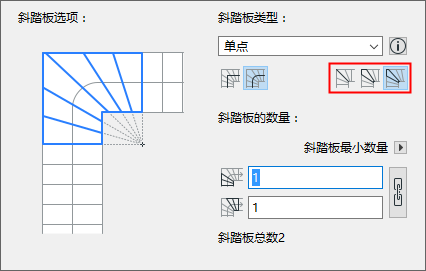

2. 點擊三個圖標之一，設定如何在轉折點（斜踏步軸與步行線線相交處）分配踏步板：





• 踢面板：在轉折點放置一個踢面板
• 對稱踏面：踏步板在轉折點對分
• 不對稱踏面：踏步板的放置不受限制

請參見以下註解：

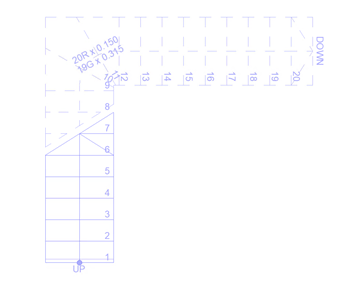

圖 1. 斜踏板類型：輔助的步行線轉折點：踢面板

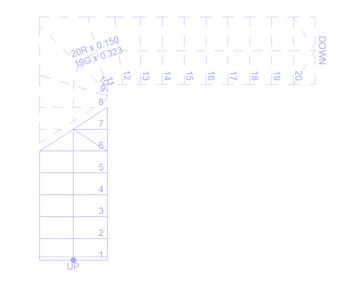

圖 2. 斜踏板類型：輔助的步行線轉折點：對稱踏面

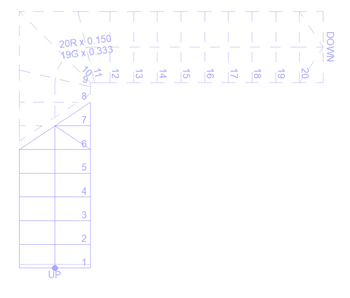

圖 3. 斜踏板類型：輔助的步行線轉折點：不對稱踏面

斜踏步單元

如果需要斜踏步單元，那麼行走線的斜踏步部分的中點就應當被考慮為斜踏步的起點。

• 平分線結構應該穿過這個點並垂直於行走線。
• 平等踏板是從該點開始測量的。
• 變截面踏步板最小寬度可從該點在內邊上的投影位置處開始測量。
