樑式平台構造

如果您為平台選擇一種樑構造類型，則這些設定可用。

為樓梯選擇一個平台支撐結構，可以是樑類型或框架類型。截面平台組件也可用。

在以下面板，設定所選構造。

一級和二級平台樑

• 一級平台樑 將自動連接梯段樑，如梯段構造設定所定義。

  參見樓梯 尾段和連接。

• 二級（附加）樑 可被添加至平台，並平行於平台側邊。次樑不會自動連接梯段樑。

  更多訊息，參見添加/編輯次樑。



  帶有主樑和次樑的平台

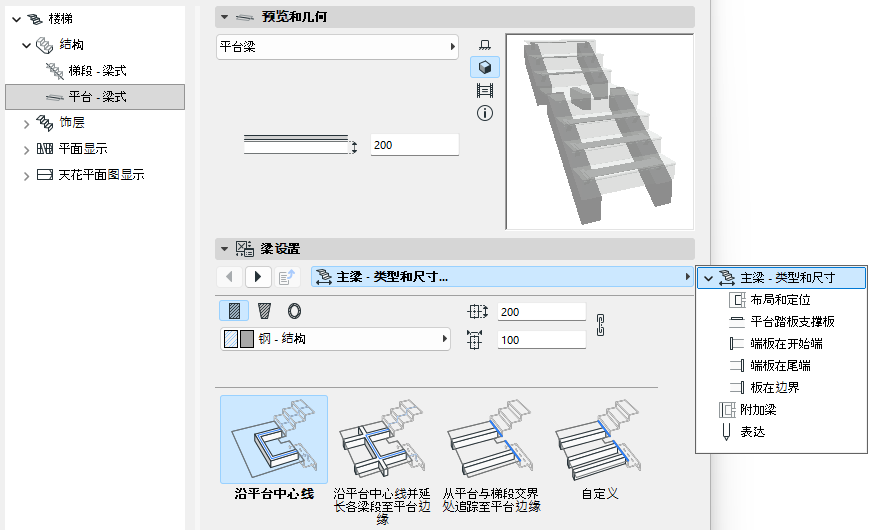

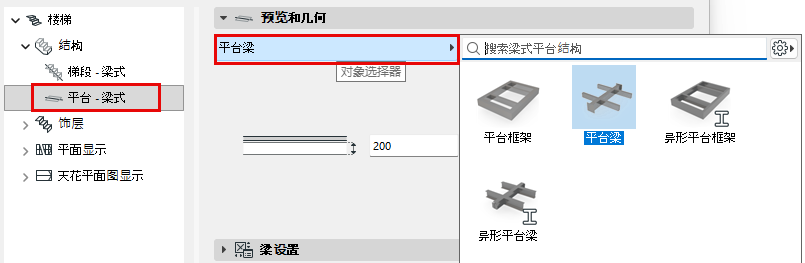

主樑一般都按照樓梯中心線設定，但您也可以選擇一種不同的樑路徑（選擇主樑 - 類型和標註標籤頁）:

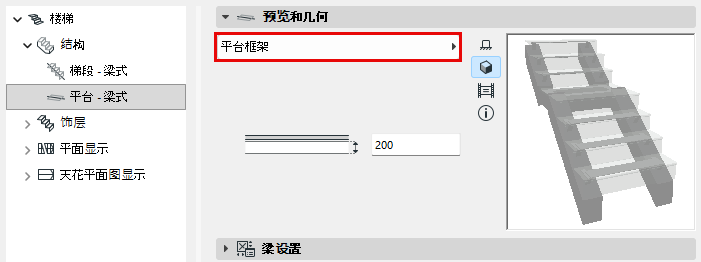

平台框架（主樑）

您可以選擇一個框架以支撐樓梯平台。與其他主樑一樣，平台框架組件自動連接梯段支撐，如梯段構造設定定義。

參見樓梯 尾段和連接。

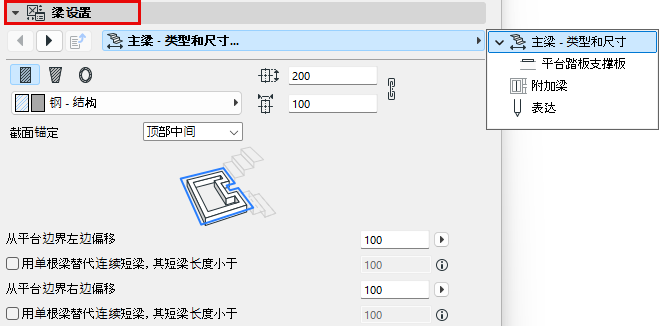

使用“樑設定”來配置所選的休息平台框架：

• 預設情況下，平台框架遵循平台輪廓。

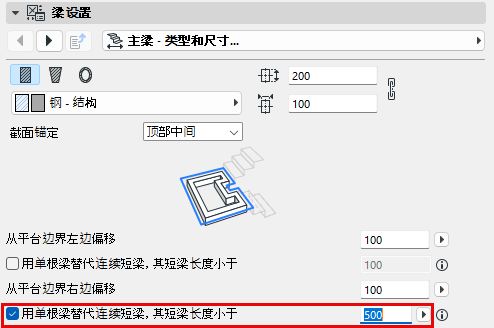

• 然而，您可以使用樑設定以調整框架外輪廓線，在自動生成平台框架時，忽略部分過短的平台外輪廓線段：

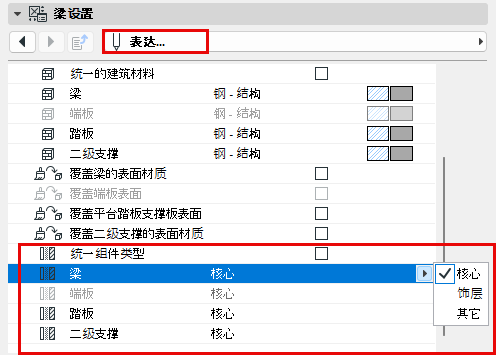

將組件定義為核心層/飾面層/其他

在“設定”對話框的“表現”部分：將構件設定為核心層/飾面層/其他。（若要單獨設定各個部件，請取消勾選“統一的組件類型”。）

以此方式定義組件類型，使您能夠通過“複合層部分結構”控制其顯示狀態。例如，若要顯示純結構協調視圖，可將視圖的“複合層部分結構”設定為“僅核心層”。這將隱藏定義為“飾面層”或“其他”的樓梯組件。

基於三維模型的視圖（例如剖面圖）支持樓梯組件的“複合層部分結構顯示”。在平面圖和天花反射圖中，樓梯以符號形式顯示，不受“複合層部分結構顯示”的影響。

註： 對於截面組件，請在截面管理器中設定其類型。

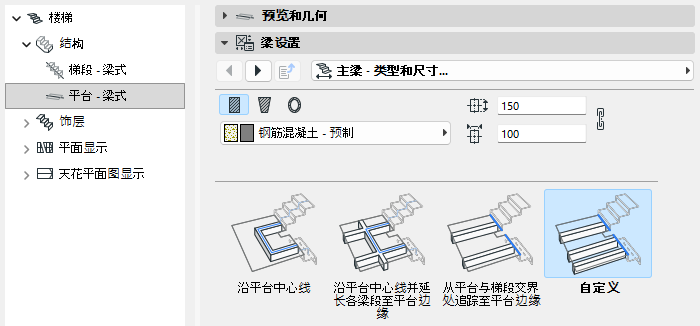

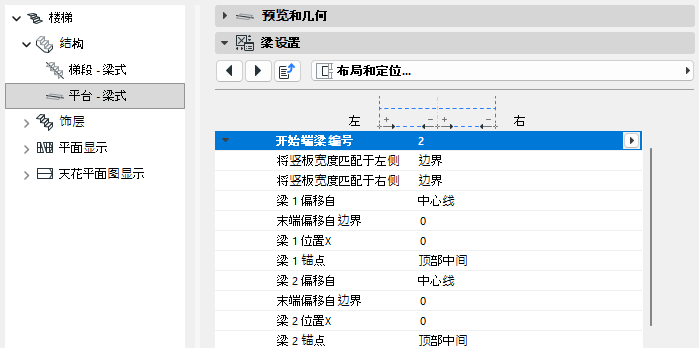

自定義平台樑（主樑）

當位於平台下方與平台上方的樓梯梯段使用的樑數目不同時，使用此功能。(在編輯模式中，您可以分別為每個梯段構造定義樑。)

要放置自定義平台樑：

1. 從樑設定頁面選擇一種自定義設定（主樑 - 類型和標註標籤頁）。





2. 轉換到放置和定位標籤頁。
3. 輸入要放置的樑數目。
4. 輸入自定義平台樑的位置和偏移值。





由於這些自定義樑是主樑，它們可以連接梯段支撐。

添加/編輯次樑

為添加附加（二級）樑，您必須使用編輯模式。(次樑必須定位到已有平台，這就意味著次樑必須添加到已建立並被選中的樓梯中。)

1. 選擇樓梯並進入編輯模式。
2. 選擇平台結構，並開啟構造設定。
3. 在樑組件設定面板中，開啟附加樑 標籤。
4. 選中 啟用次樑 (如果還未被選中)。

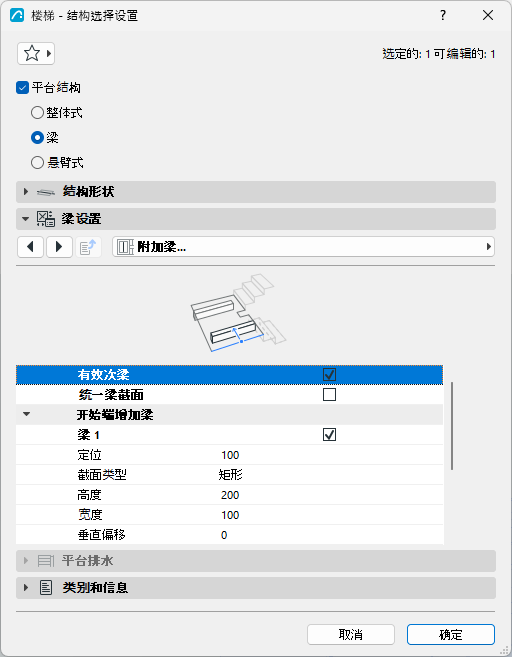

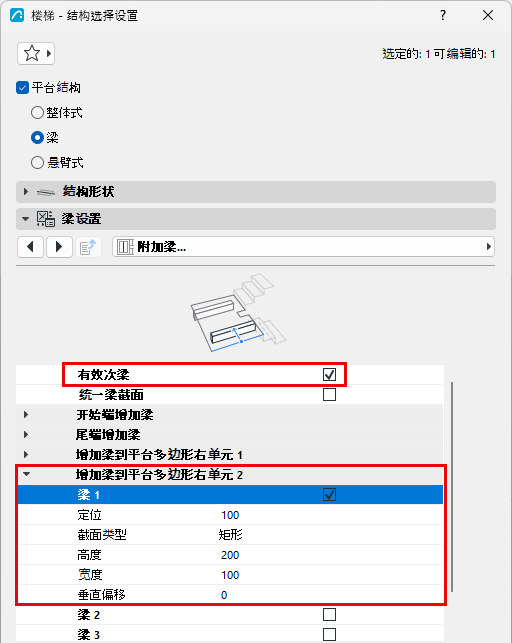

   圖 5. 在編輯模式中添加次樑



5. 使用複選框和設定，對平台添加一個或多個單元添加次樑。





放置次樑。在編輯模式，使用可編輯的熱點，按需要拉伸並移動它們。



在編輯模式中圖形化修改次樑

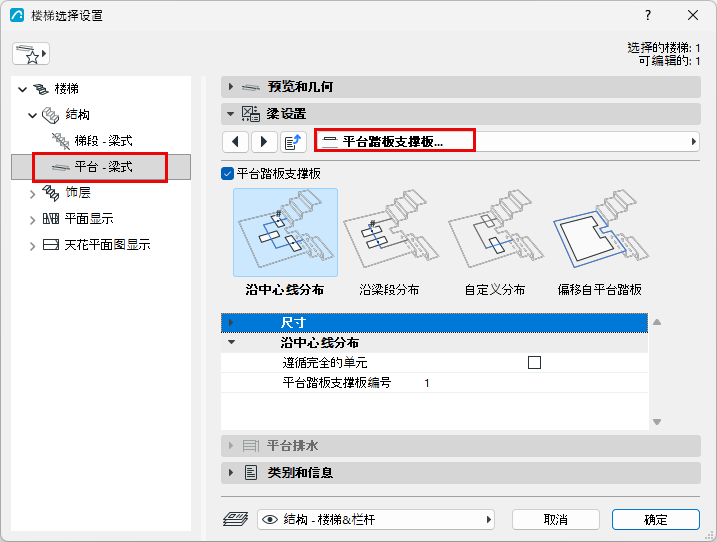

在樑平台添加踏步板

圖 6. 樑平台上的踏步板
