關於欄杆工具

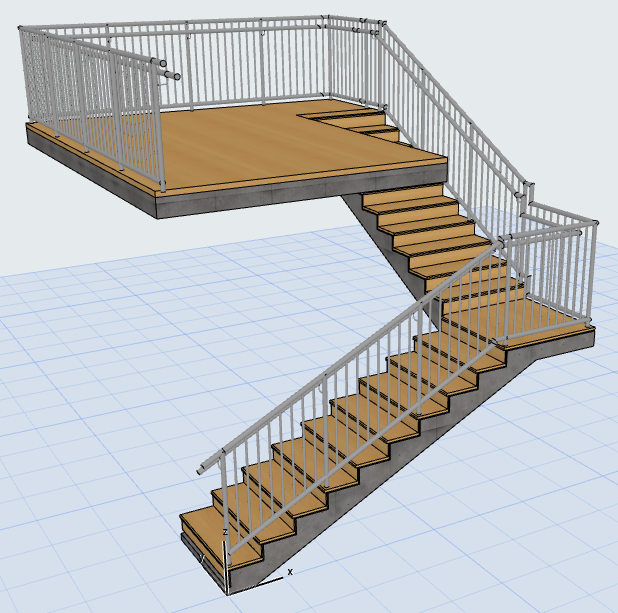

欄杆工具，幫助您建立任何典型的或獨特的欄杆，它也是一種3D建築元素。欄杆可與以下3D元素相關聯：樓梯、板、牆、屋頂和網面

欄杆的建立與繪製聚合線相似，並由 節點 和 單元組成。在平面圖上，欄杆交互與聚合線的交互類似。

交互模式編輯器，幫助您為每個單元配置一種特定的欄杆樣式。

與樓梯和帷幕牆相同，欄杆工具由主要單元佈置方案和其他相關組件構成：各種立柱、下橫檔、及/或面板。這些是使用建築材料及/或自定義截面的GDL組件。



欄杆組件

  • 頂部橫杆位於分段頂部。
  • 下橫檔可包含多達2個扶手，每個扶手在下橫檔的兩側可以數量翻倍。(兩個扶手可以有不同的橫截面)。
  • 下橫檔通常是水平元素。您可以偏移它們，與欄杆單元垂直，或給它們設定任何高度。每個下橫檔的橫截面可不同。
  • 所有 水平元素(上橫檔、扶手、下橫檔) 相互之間可以添加連接和末端。
  • 您可以對單元方案添加多個內立柱 。
  • 豎杆 是單元樣式中的一種排佈模式
  • 面板 可填充上橫檔、下橫檔、內立柱或單元邊界之間的區域。
  • 對於面板和立柱，您不僅可以選擇內置GDL組件，還可以選擇使用預定義的欄杆子類型儲存的自定義組件。

欄杆顯示

模型視圖選項提供了三個細節等級（填充、簡化和示意性），以在剖面圖/立面圖、3D和3D文檔視窗顯示和輸出欄杆。

參見扶手選項。
