放置關聯欄杆

預設情況下，設定一個新欄杆與其他模型元素關聯。Archicad欄杆可與一個或更多樓梯、板、牆、屋頂或網面關聯。



這意味著，如果任何元素幾何形狀被修改（如您放置欄杆的樓梯），相關的欄杆幾何形狀將與其一起修改。如果您刪除關聯元素，欄杆也將被刪除。

您可以將欄杆與以下元素相關聯：

  • 樓梯（欄杆與樓梯邊界相關聯的欄杆）
  • 板或屋頂的參考面
  • 牆的參考線
  • 網面的節點和屋脊（例如，圍欄）




    欄杆與3D模型元素關聯

    參見下面的例子：

與樓梯關聯的欄杆

  1. 從工具箱或訊息框中啟動欄杆工具。

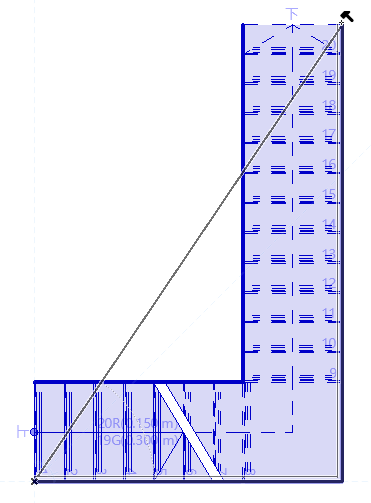

  2. 點擊樓梯邊界線的兩端，在建立關聯欄杆是邊界線將高亮顯示。


  3. 雙擊，完成與樓梯關聯的欄杆。欄杆將自動遵循樓梯邊界線（曲線/直邊緣、插入/刪除節點）的改變。

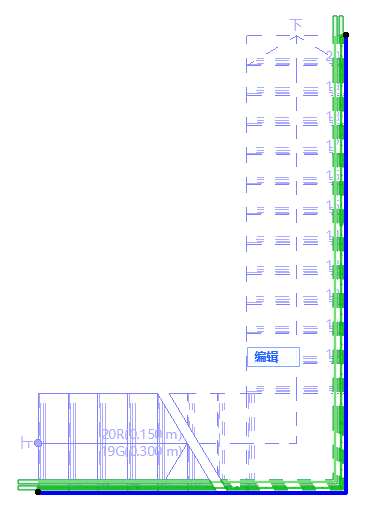

    與樓梯關聯的欄杆

自動對新樓梯添加欄杆

放置樓梯前，您可以選擇自動對其添加欄杆：在樓梯訊息框中點擊一個或兩個“添加欄杆”選項。這樣，您可以一次放置兩個元素（樓梯與欄杆）。




樓梯訊息框：放置樓梯（右側、左側或雙側）時添加欄杆

與板關聯的欄杆

  1. 從工具箱或訊息框中啟動欄杆工具。
  2. 點擊板上的熱點。
  3. 將游標移動到另一個熱點並將游標懸停。

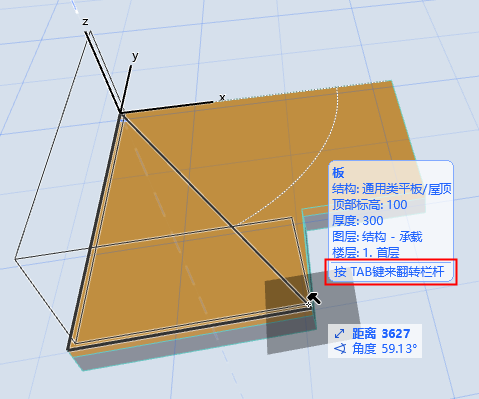

  4. 點擊Tab在各個備選欄杆路徑之間切換查看：

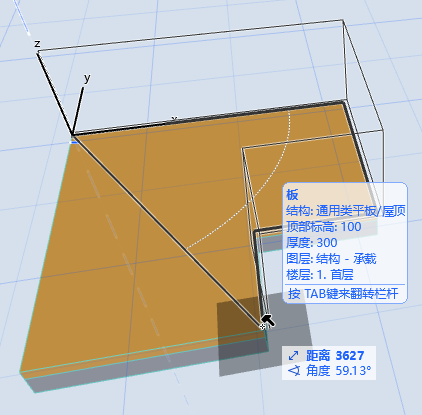

    按下Tab以選擇板周圍的欄杆路徑

  5. 雙擊以放置與此板關聯的欄杆。


    關聯的欄杆跟隨對板的編輯

轉換單元（重新定義欄杆多邊形）

如果欄杆與多邊形的一部分相關聯，您可以將其轉換為關聯元素的其他部分。

註： 這僅僅在關聯元素是多邊形（例如，板）時可用。這對樓梯上的欄杆不可用。

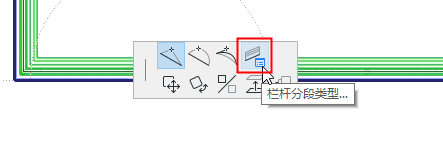

對於選中的欄杆單元，使用彈出式小面板中的欄杆分段類型命令。選擇翻轉分段，將欄杆路徑切換為多邊形的另一部分邊界：

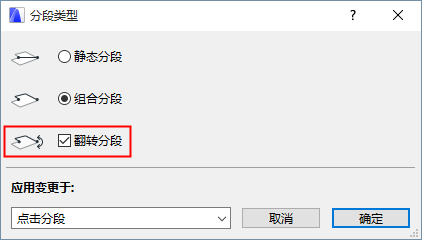

沿關聯的多邊形元素翻轉欄杆分段

魔術棒關聯欄杆

使用魔術棒，將欄杆放置到關聯元素上（樓梯、板、變形體、牆、屋頂）。

隨著欄杆工具啟動，按下空格鍵，然後點擊任何元素，以自動尋獲邊界或多邊形形狀，並放置一個關聯的欄杆。
