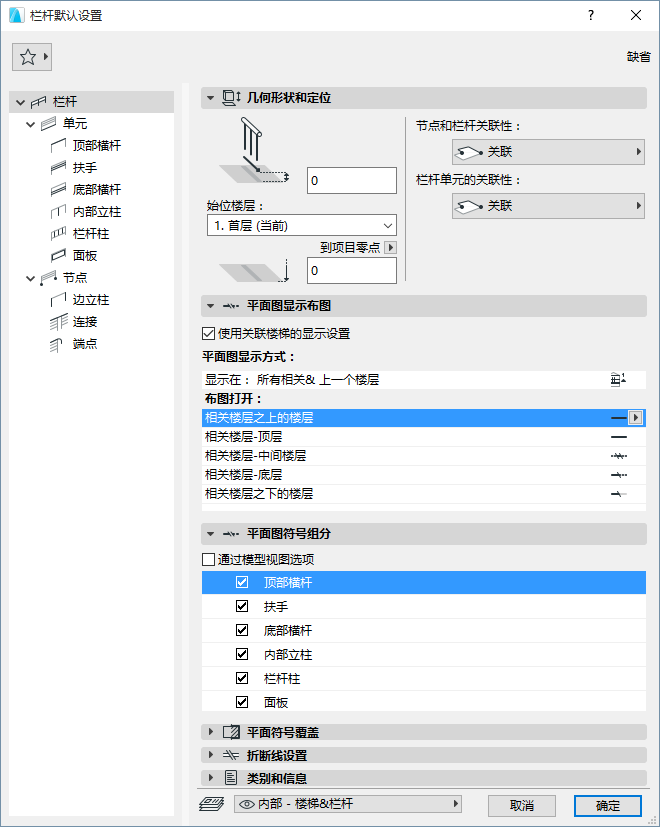

欄杆設定：幾何形狀和符號顯示

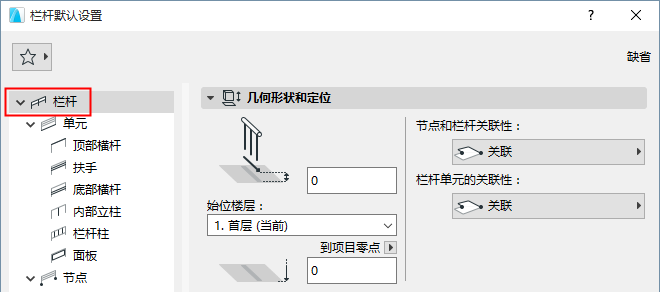

欄杆 幾何形狀和定位

始位樓層：

選擇以下始位樓層設定之一：

• 當前樓層：欄杆的始位樓層將成為其放置的當前樓層。
• 選擇要與欄杆底部鏈接的一個樓層。如果它們在列表中沒有全部顯示，點擊 選擇樓層 調出專案中樓層的所有列表。

相對始位樓層的偏移

另外，定義欄杆底部從其始位樓層的偏移。(對於關聯欄杆，偏移區域是灰色的，由於欄杆遵循其關聯元素的始位樓層。)

底部標高 [到參考層]

計算欄杆參考線的當前高度，從參考層開始測量（預設情況下，此參考層是專案零點）。

當欄杆工具配合變形體使用時，欄杆的底部高度數值顯示了欄杆最低點的當前高度。欄杆的高度從這個點開始測量。

如果需要，點擊彈出箭頭以變更參考層。

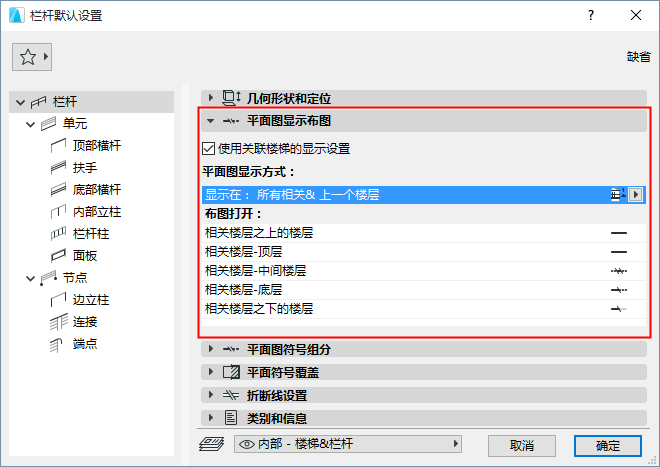

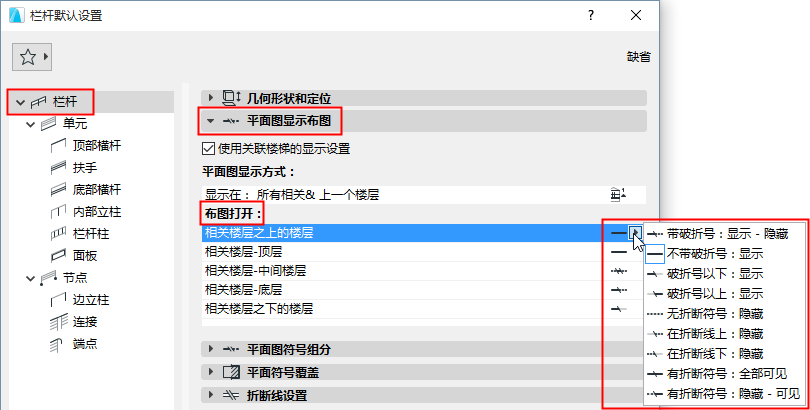

欄杆顯示佈圖（在樓層上顯示）

使用此面板來定義如何去顯示每一樓層中欄杆符號的可視/隱藏部件。

使用關聯樓梯的破折號設定

在預設下，不鉤選這個複選框。如果欄杆與樓梯相關聯，那麼它與樓梯顯示在同一個樓層上，應用相同的圖層選項及相同的折斷線設定。

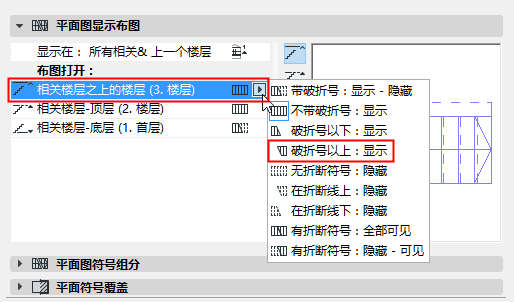

這些選項已在樓梯中定義，位於 樓梯 顯示佈圖（在樓層上顯示）。

在樓層上顯示

使用彈出式對話框，定義應顯示的欄杆2D元素。

您定義的樓層（例如，“所有相關&上一樓層”）在以下區域中（在“顯示到”頁面中）列出。

相關樓層，指在空間上與欄杆相交的樓層。

顯示到（每一樓層上的欄杆顯示）

在 顯示到頁面下：點擊每一個樓層名稱，選擇在該樓層如何顯示欄杆：

• 折斷線：具有或沒有折斷線
• 可見 vs. 隱藏屬性:針對欄杆顯示的部分內容，用戶可以設定其可見或隱藏屬性。屬性設定（對於隱藏和可視部件）可於平面圖符號組件面板內對每個符號組件進行定義（如下所示）。





欄杆的“可見部分”表示欄杆的一級表現，並通過“可見”線型（通常為實線）顯示。

欄杆的“隱藏部分”表示欄杆的二級表現，並通過“隱藏”線型（通常為虛線）顯示。

通常，可見部分在折斷線以下；通常，隱藏部分在折斷線以上。

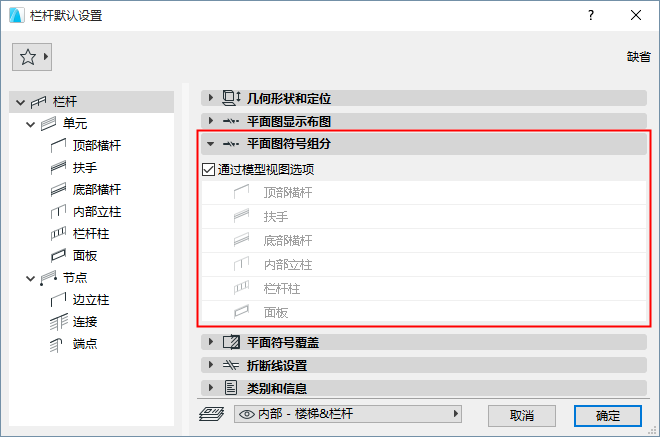

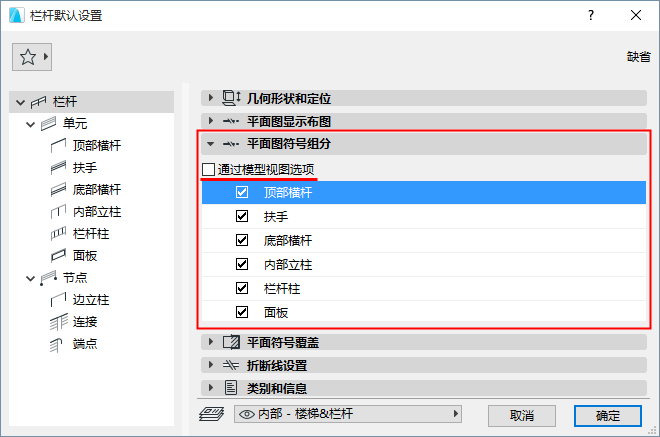

扶手平面圖符號組件

使用此面板來控制扶手2D符號組件的顯示（開或關）。

顯示/隱藏符號組件:通過模型視圖選項控制

選中此項以顯示/隱藏扶手的2D組件，如 文檔 > 模型視圖> 模型視圖選項（扶手選項）中所定義。

參見關於欄杆的模型視圖選項。

顯示/隱藏符號組件:在扶手設定中自定義

取消選中“通過模型視圖選項”並使用下面的列表指明哪一個扶手符號顯示或隱藏。

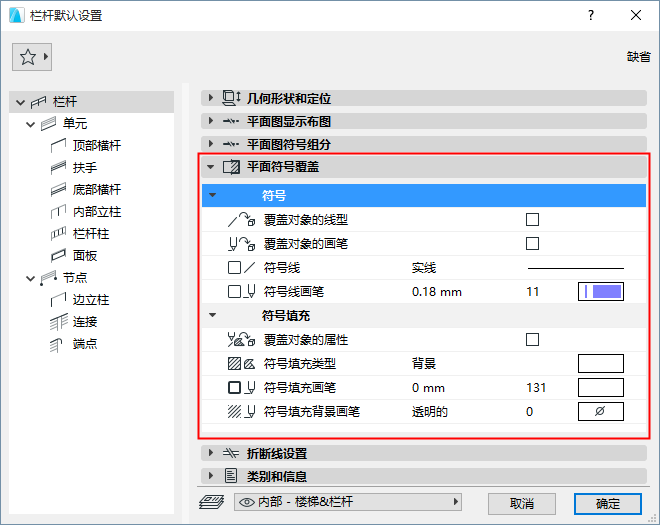

欄杆設定：平面符號覆蓋

使用這些設定有選擇地修改扶手的整個2D符號（直線、畫筆、填充）的顯示。

• 修改線型/畫筆/填充覆蓋：選中各自的 覆蓋 方框，然後從下面的控制項選擇一個屬性。

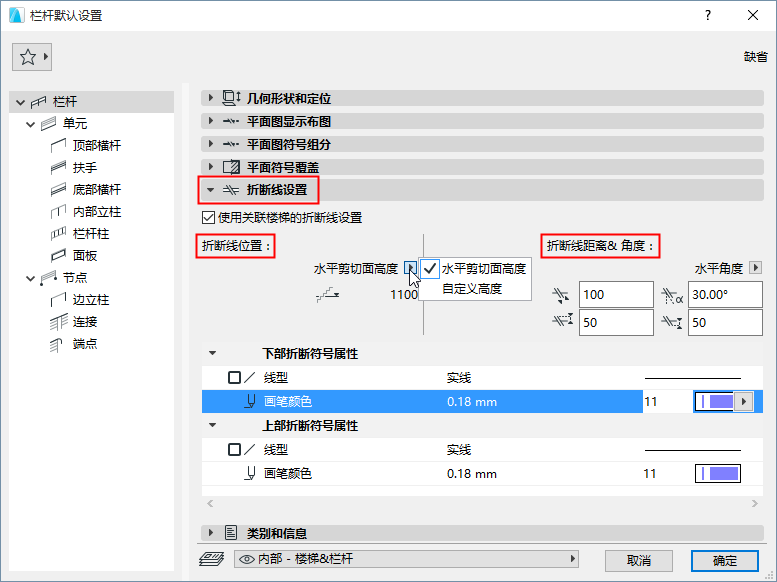

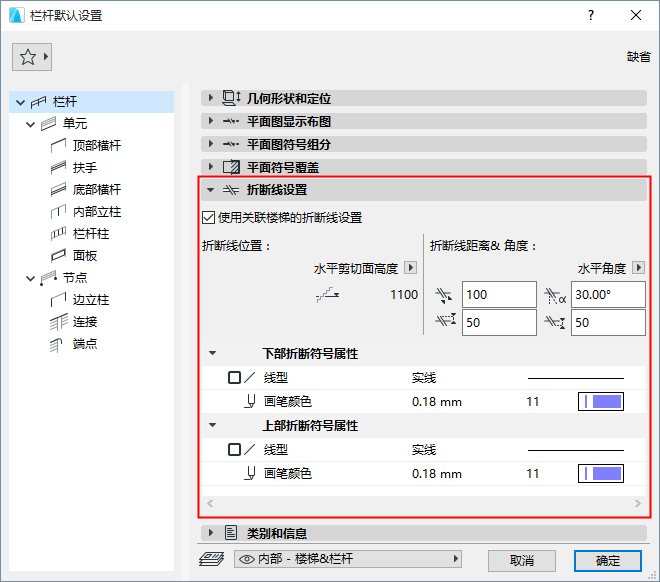

折斷線設定

使用這些控制項以為欄杆定義折斷線顯示。

• 位置：在水平剪切平面放置折斷線，或使用第二個選項自定義折斷線放置高度。
• 兩個折斷線單元之間的距離 ；以及角度（定義到水平或定義到垂直）
• 擴展 到折斷線單元
• 折斷線的上線或下線屬性 (線型，畫筆顏色) 。

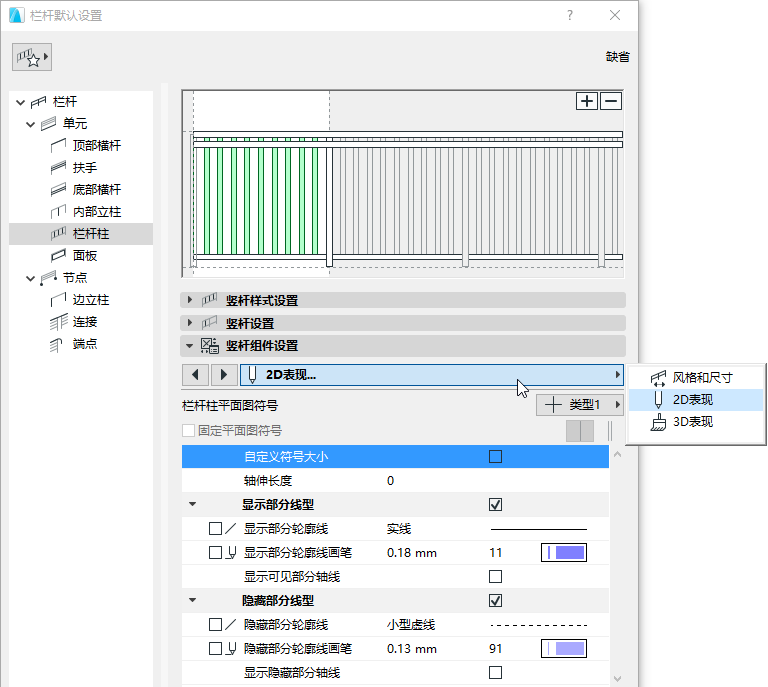

為每個扶手組件設定屬性

為設定屬性，可從扶手設定樹狀結構中選擇一個符號組件（比如，欄杆柱）。

對於每個組件:

使用組件設定面板中的2D表示法和3D表示法頁面來對其屬性進行設定 - 如果適用的話，符號的可視和隱藏組件需獨立。

參見可見部分和隱藏部分。
