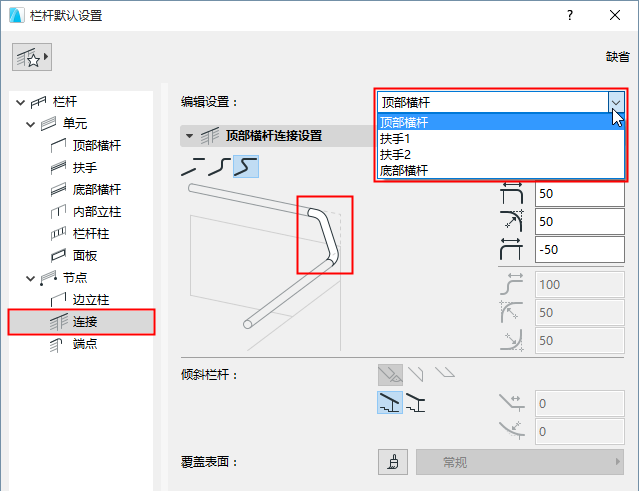

連接件設定（頂部橫杆、扶手、下橫杆）

對於每種類型的下橫杆（上橫杆、扶手、常規的下橫杆），使用這些設定頁面定義連接單元的幾何圖形。

您可以使用與連接的下橫杆不同的表面顯示單元（使用覆蓋表面控制項）。



下橫杆連接類型

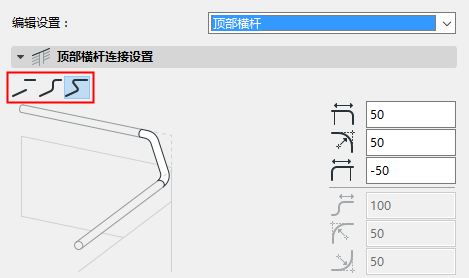

選擇如何在單元之間連接所選的下橫杆類型，使用連接類型的三個選項中的一種：


  • 不連接的：相鄰單元的下橫檔將無法連接。為每一個添加一個擴展選項（正或負）。
  • 鵝頸式連接：相鄰的下橫檔與包含水平和垂直部分的鵝頸式組件相連接。

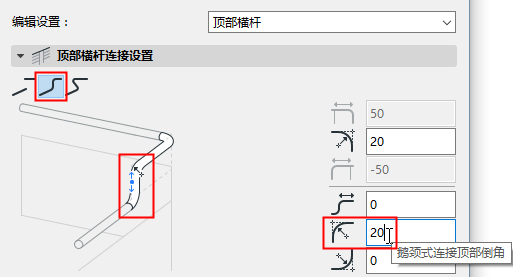

    在右側的可編輯區域中，為鵝頸式連接件的每一部分，設定擴展（正或負）和倒圓角值。

    注意，預覽將高亮您正在編輯的部分。

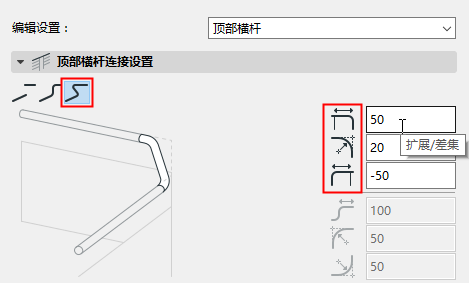

  • 直接連接：通過擴展兩個相鄰的下橫杆，然後將它們連接到一起。在右側的可編輯區域中，設定擴展值（正或負），倒圓角值可以將水平部分中需要彎曲的部分進行彎曲。


編輯連接

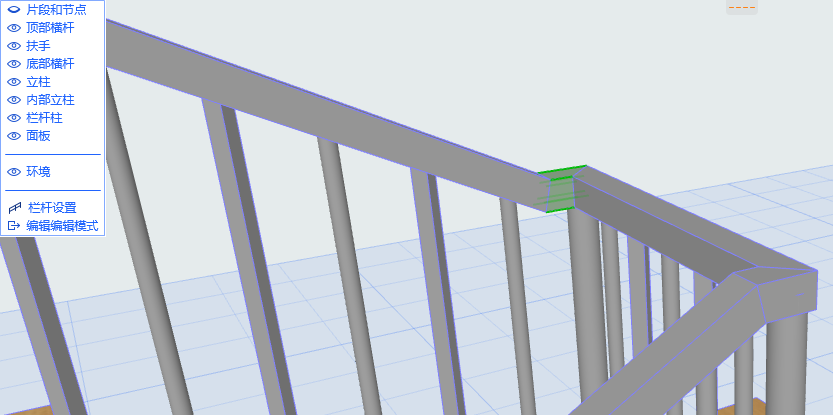

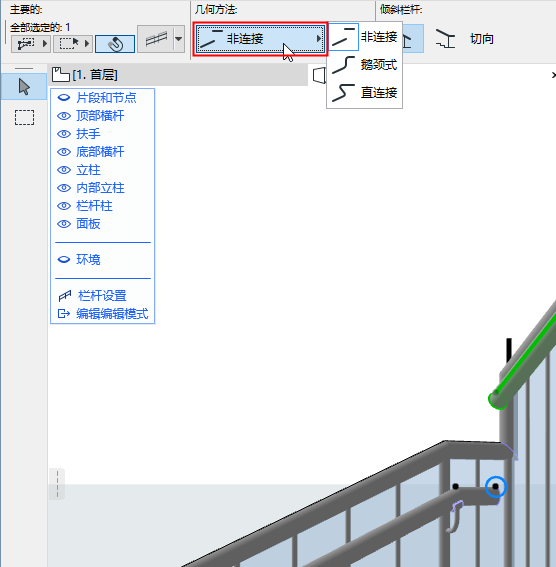

  • 在編輯模式中，使用訊息框或端點設定以調整關於選定連接的設定。


傾斜欄杆（連接）- 尾端幾何圖形

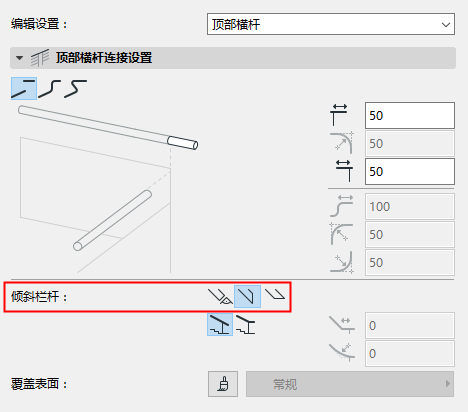

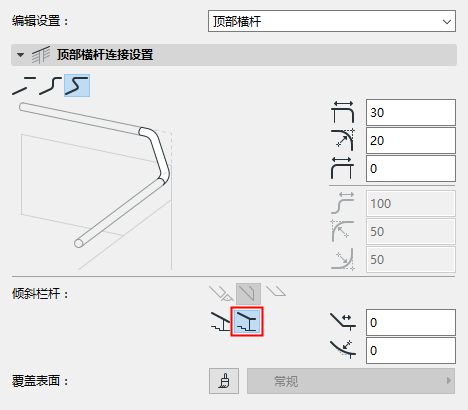

  • 為一個連接單元端點選擇一個幾何圖形，將其設定為傾斜欄杆: 正交、垂直，或水平。

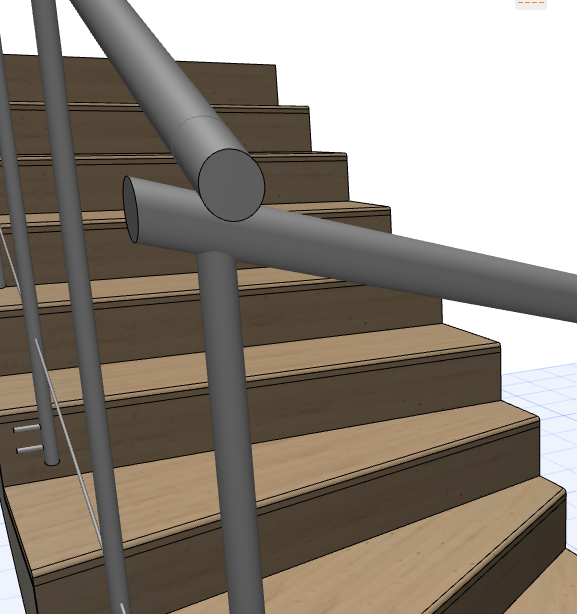

    SlopedRailingConnectionGeom.png  SlopedRailingConnectionGeom3D.png

傾斜欄杆（連接）- 與單元或水平相切

  • 將此選項轉換為將水平單元添加到連接中，在此，傾斜欄杆可實現水平轉動。
  • 輸入添加的單元的長度以及一個倒圓角選項。


編輯模式中產生的單元:
