建立旋轉變形體

使用旋轉方法建立變形體，通過定義其截面（預設的形狀或手繪的截面），然後繞軸旋轉截面生成變形體。

啟動變形體工具，並選擇“旋轉”幾何方式。

在平面圖或剖面圖中：

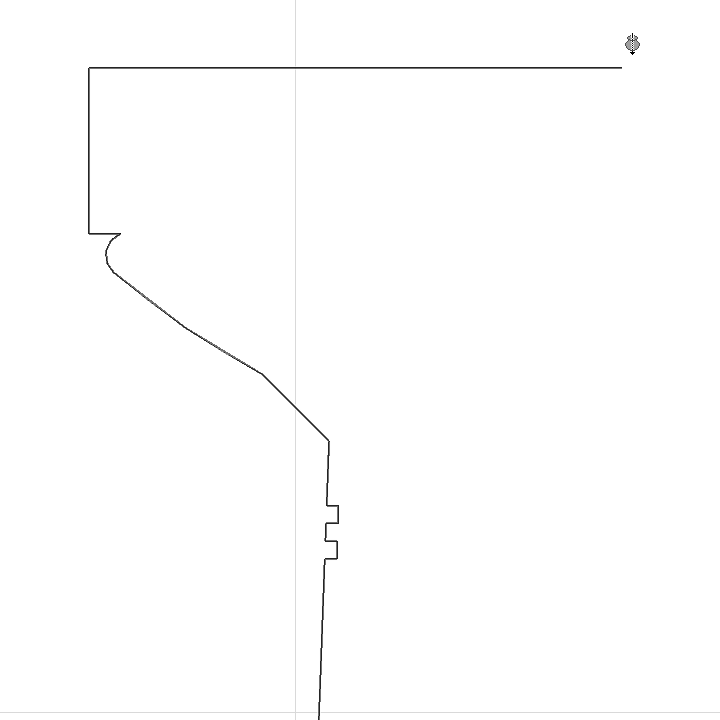

1. 用常用的多邊形輸入方法繪製變形體截面－一條聚合線或一個閉合多邊形。(生成的變形體將具有和多邊形片段一樣多的面。)
   註： 可以用”魔術棒“工具，捕獲任意閉合的多邊形作為截面。
2. 雙擊以完成聚合線或多邊形。





3. 點擊兩次來繪製旋轉軸，
4. 在出現的對話框中，輸入變形體的旋轉角度。正數將朝向您旋轉殼體，負數將遠離您旋轉殼體。

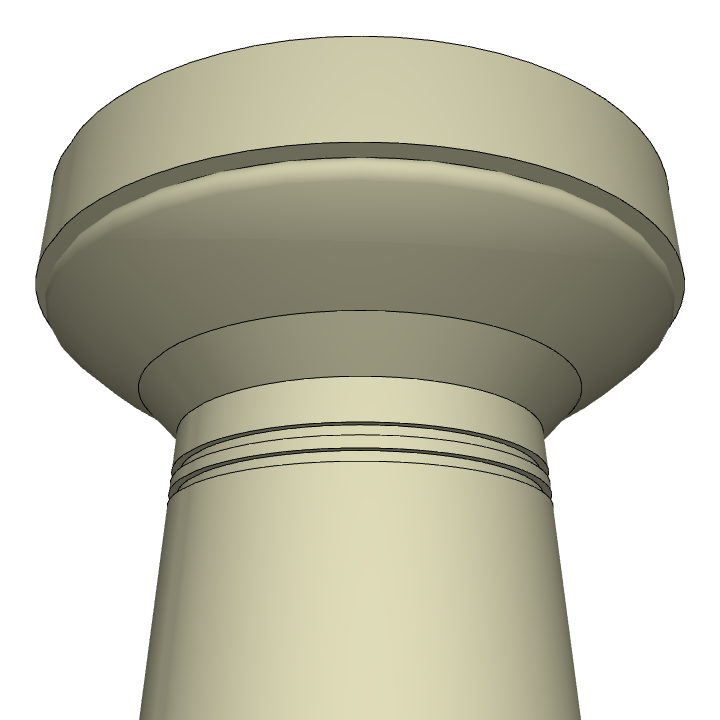

5. 點擊確定以完成變形體，在3D中查看





在3D視窗中：

1. 選擇輸入平面。點擊查找預設平面，或選擇另一個基於現有元素的輸入平面，或者使用”編輯平面“控制命令。

   參見復位編輯平面。

   這是在上面繪製截面及其旋轉軸的平面。

   －如果在“空白空間”中點擊，預設的輸入平面處於變形體預設設定中所定義的基礎標高上。

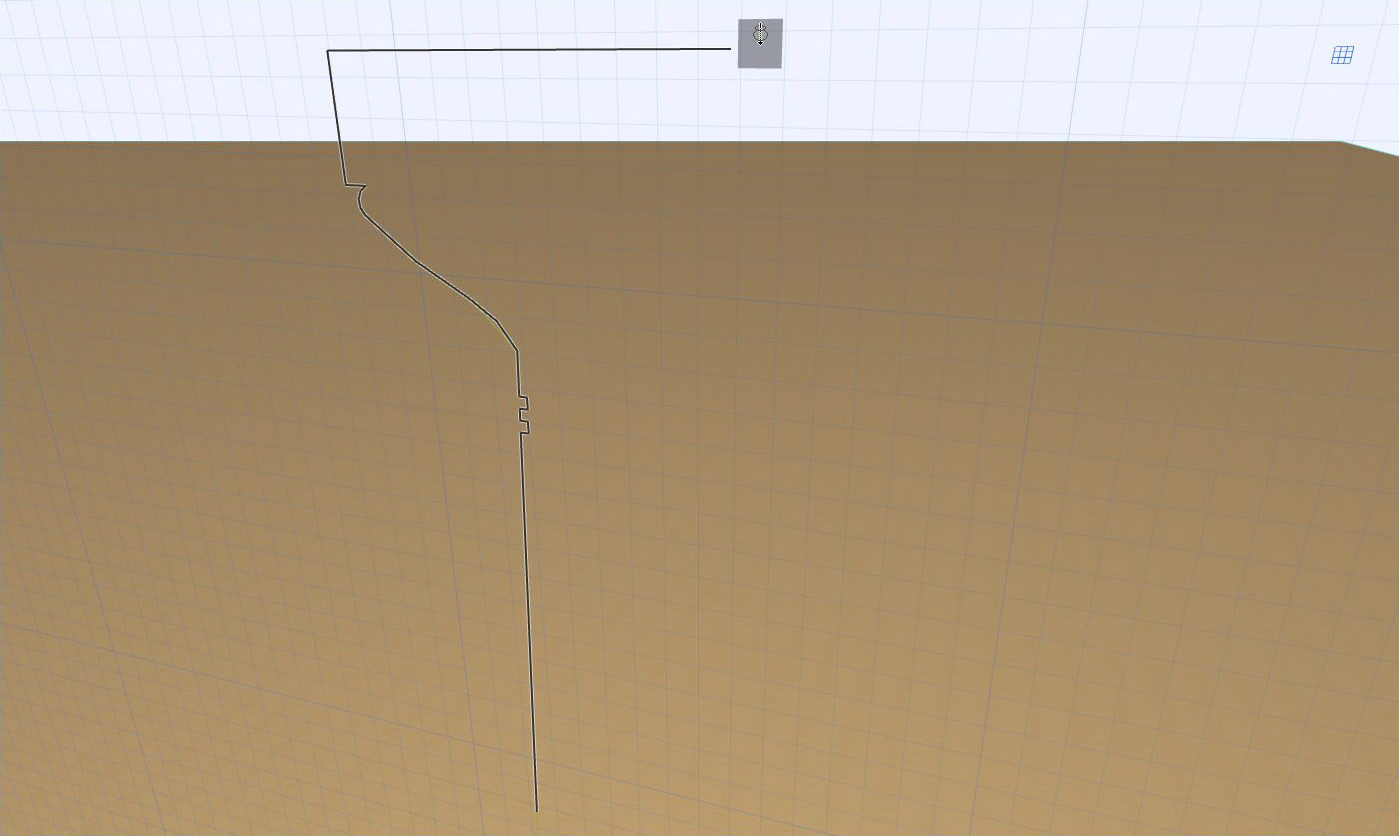

2. 用常用的多邊形輸入方法繪製變形體截面－一條聚合線或一個閉合多邊形。
   註： 可以用”魔術棒“工具，捕獲任意閉合的多邊形作為截面。





3. 完成該多邊形。
4. 點擊兩次來繪製旋轉軸，

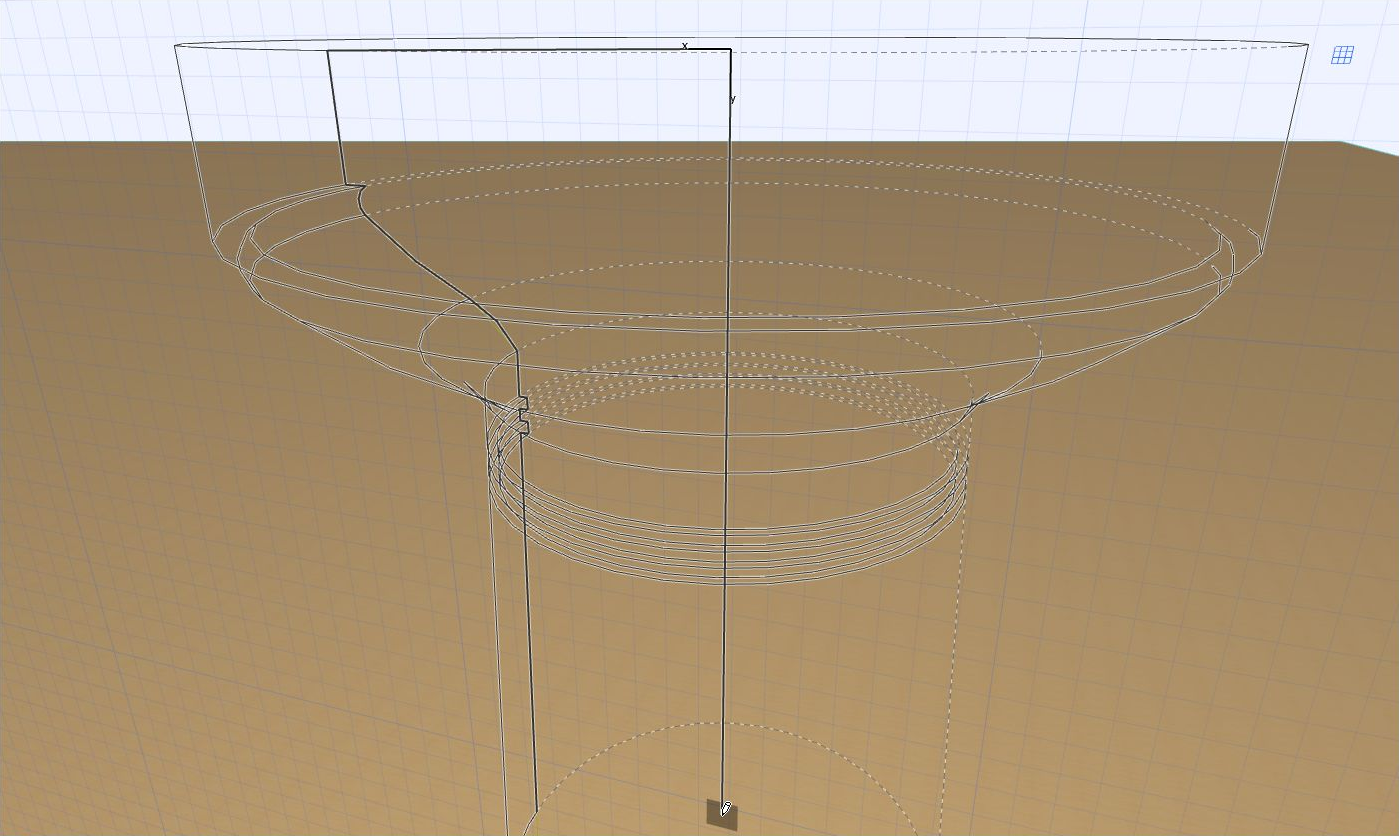

5. 移動游標來完成旋轉軸（在3D視圖中瀏覽，找出最佳的角度來看看反饋）。

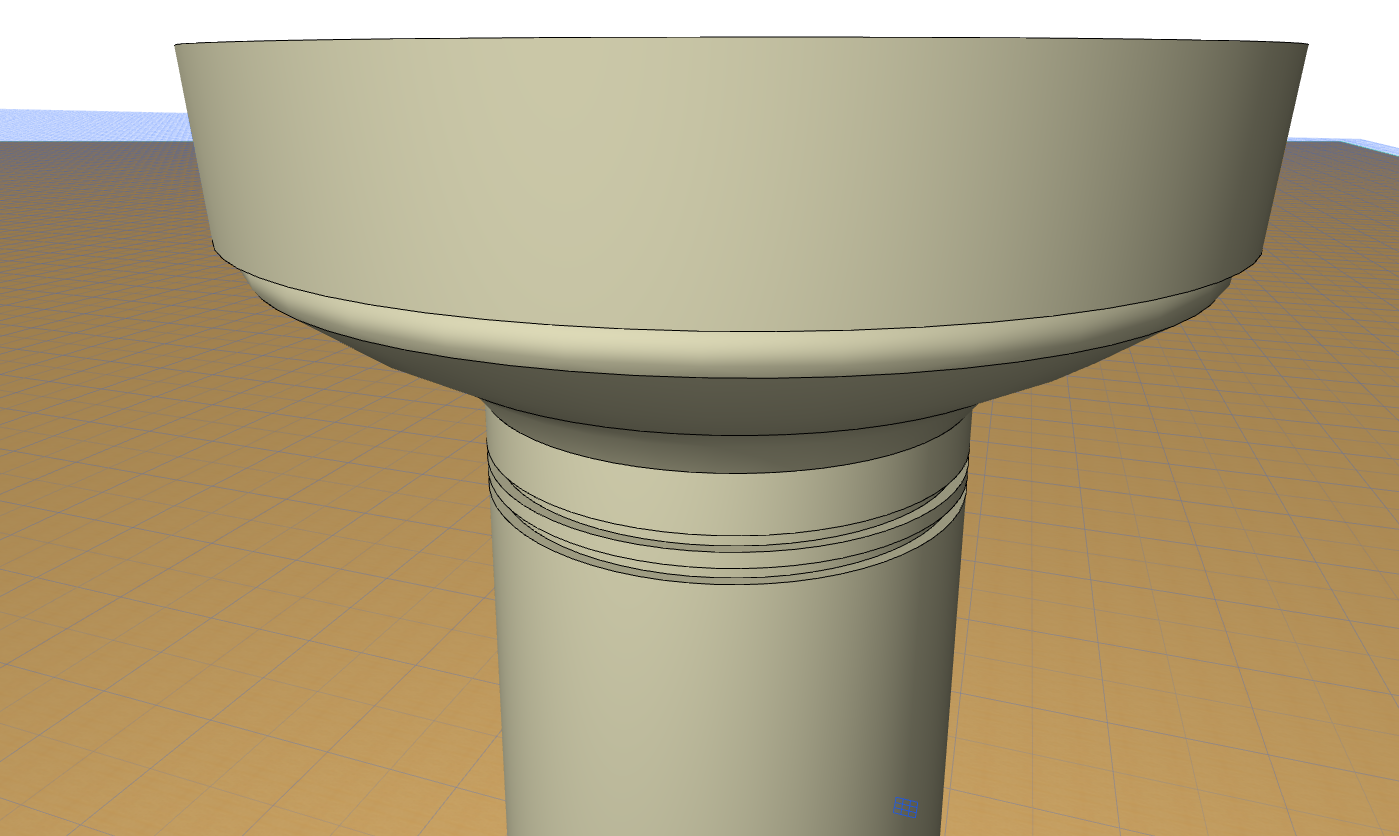

6. 變形體完成。
