基本的變形體編輯:管

使用 管狀 命令，將任意變形體面延伸成一個管，可以隨意的多次修改方向和平面。

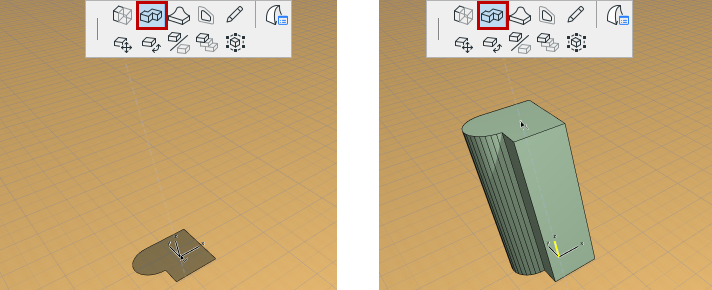

  1. 點擊一個變形體面的任意位置。
  2. 從彈出式小面板中，選擇管狀 命令。

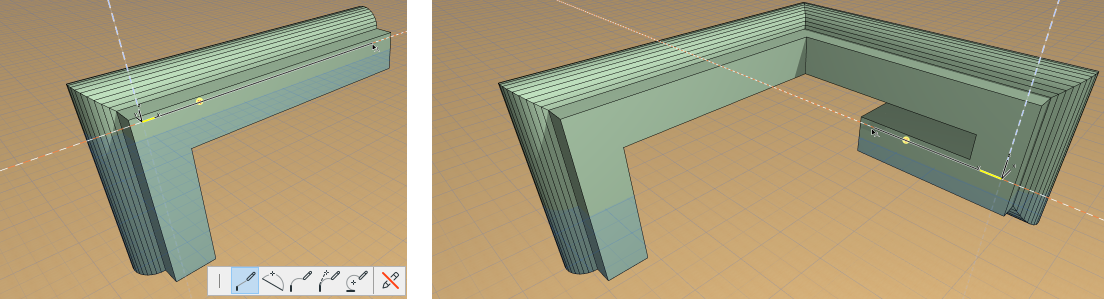

  3. 開始繪製管，依次點擊放置每一個片段。
    註： 第一段必須和點擊的面垂直繪製。
    • 可以使用魔術棒工具，為管狀體捕獲一個閉合多邊形的路徑（如果多邊形平面和管狀體截面不在同一個面上）。
    • 如果需要，修改編輯面。
    • 要撤銷上一段，從彈出式小面板中選擇“回退”命令。

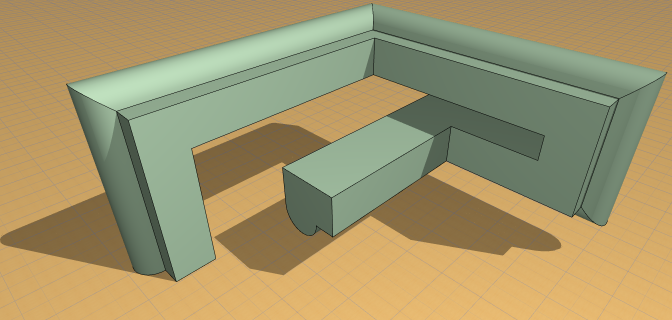

  4. 雙擊，完成管狀體。




管狀體參考點

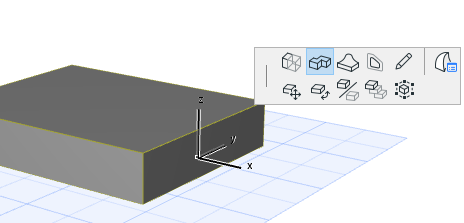

在變形體表面上點擊並引出彈出式小面板的那個點，是管狀體的參考點（拖拽管狀體的點）。

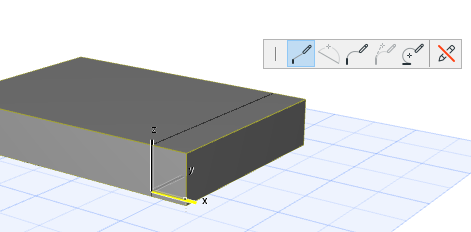

但是，一旦從彈出式小面板中選擇了“管狀”命令，可以在表面（或其輪廓）上點擊任意位置，從而使用新點擊的點作為參考點：
