變形體邊緣類型：堅硬，隱藏，柔軟

  • 變形體的邊，如果是 堅硬的,可以選中並編輯。
  • 隱藏 的邊是簡單的將堅硬的邊被手動選中並設為隱藏。
  • 柔軟 的邊是在任意彎曲的變形體中，在編輯和平滑操作中自動生成的；它們預設是隱藏的，而且不可以選中。
  • 將兩個面合併為一個面時，通過柔化分段的邊，用戶也可以手動定義柔軟的邊。
  • 一個柔軟的邊是內在的劃分表面分段的子元素。這些面顯示為平滑並彎曲的（在硬件加速和渲染中）。

    參見為平滑編輯效果合併變形體面：使用 “柔軟” 的邊。

觀看視頻

堅硬 vs. 柔軟的邊：顯示隱藏的變形體幾何體

當您編輯一個變形體時，您可能希望將一個邊重新定義為堅硬的而非柔軟的，因此您可以選擇它來修改變形體的形狀。

要查看（並可選）所有邊，包括柔軟的邊：

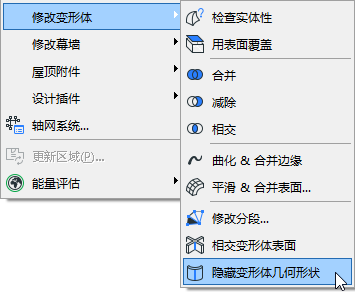

使用 設計 > 修改變形體 > 顯示隱藏的變形體幾何體。

EdgeType1.png   EdgeType2.png

修改邊的類型

對於一個變形體的任意選中的邊，您可以修改“邊的類型”。

更多關於此功能的訊息，見為平滑編輯效果合併變形體面：使用 “柔軟” 的邊。

  1. 選擇邊，或者整個變形體。
  2. 使用下列控制項，選擇一種不同的“邊類型”（堅硬、隱藏或柔軟）：
    • 從訊息框中，或者

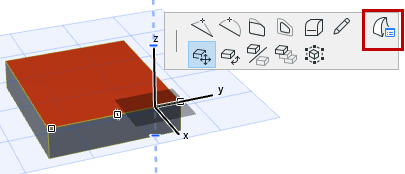

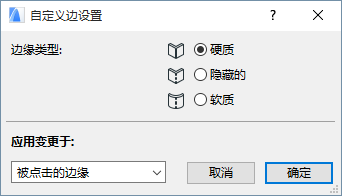

    • 從彈出式小面板中，選擇 自定義邊的設定 命令。

      CustomEdgePetPalette.png      CustomEdgeSettingsMorph.png

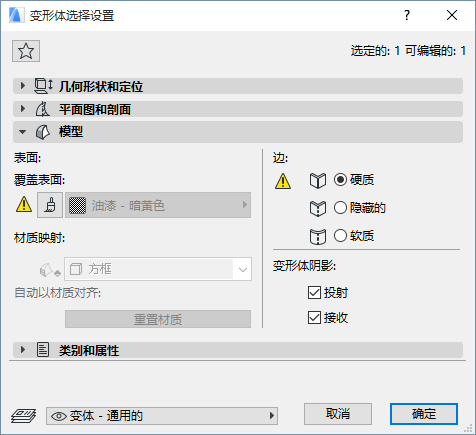

      當您為一個變形體應用了一種不同於預設設定的邊類型，變形體設定對話框中的“模型”面板將顯示應用了一種自定義的邊類型。


  3. 應用變更於：一旦按需設定了選項，就選擇要應用這些變更的邊緣：
    註： 如果您選擇了整個變形體，然後引出了彈出式小面板，這些選項只有從“自定義邊設定”的對話框中調用。如果您選擇了一個或多個邊，那麼您的修改只應用於所選邊，而這裡沒有其他選項。
    • 只有引出彈出式小面板時被點擊的邊，才能應用所選擇的邊類型。
    • 所有相似邊 將應用所選選項到所選變形體的那些具有相同初始設定的邊，將其作為一體進行修改。例如，如果您將邊類型從“堅硬”修改為“隱藏”，變形體的所有堅硬邊，都改成隱藏的邊。
    • 所有邊 將對所選變形體的所有邊應用選中的類型。
  4. 點擊確定以應用變更。
