修復建模錯誤：檢查並確認變形體

什麼是非實體變形體?

如果變形體包含任何不與兩個面相鄰的邊緣單元，該變形體就是非實體的。有一個獨立邊緣、或未精確連接的面的變形體，將是非實體的。

通常，在看一個複雜模型的時候，您無法看到非實體的這些錯誤。

這可能會引起問題：

• 如果您在列表裡計算變形體體積，非實體變形體的體積將為0；
• 只有實體變形體才具有剪切填充；非實體變形體在剖面圖中的顯示沒有填充。

如何修正一個非實體變形體：使用實體化命令

要找到並修正這樣的建模問題，按一下操作：

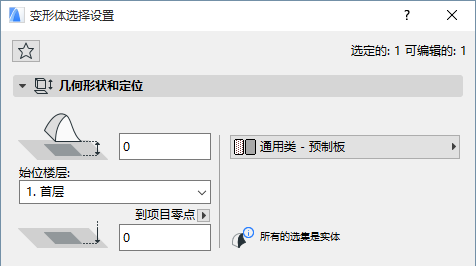

• 檢查所選變形體的訊息框設定，看是不是實體的。

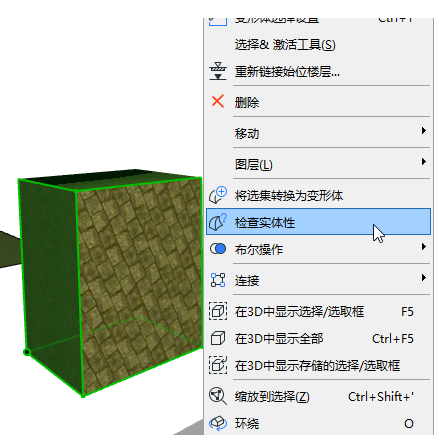

• 選擇任何或所有變形體，然後使用上下文選單中的 檢查實體性 命令(或設計 > 修正變形體中相同的命令)。

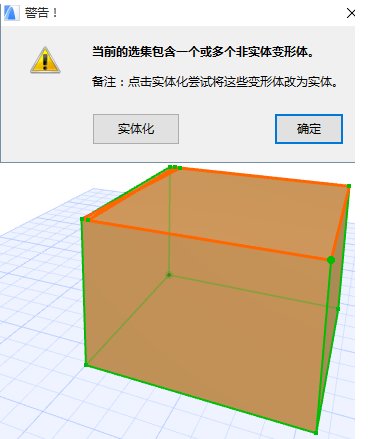

• 如果任何所選變形體是非實體的，系統將提示您，且產生問題的變形體和邊緣將在模型中高亮，如以下圖片顯示。
• 嘗試修復錯誤，點擊實體化。





如果實體化命令無法修正該錯誤

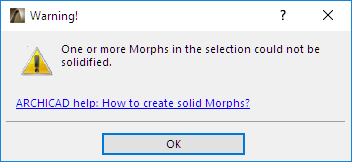

如果實體化命令無法自動修正非實體變形體，系統將提示您。

產生問題的變形體和邊緣將在模型中高亮。

嘗試通過圖形化編輯修正問題，添加變形體邊緣以填充間隙：

• 使用小面板中的添加至變形體 命令 (鉛筆圖標) ，以在間隙處添加一個或多個新的邊緣。每次添加新邊時，程序都會自動嘗試在變形中建立相鄰的實體面。
• 某些情況下，在間隙處現有邊緣頂部繪製另一個邊緣，以生成自動面十分有用。
• 當您完成添加邊緣時，選擇變形體並再次使用 檢查實體化 以查看編輯是否起作用。
