定義柱/分段構造

選擇柱或柱的分段。

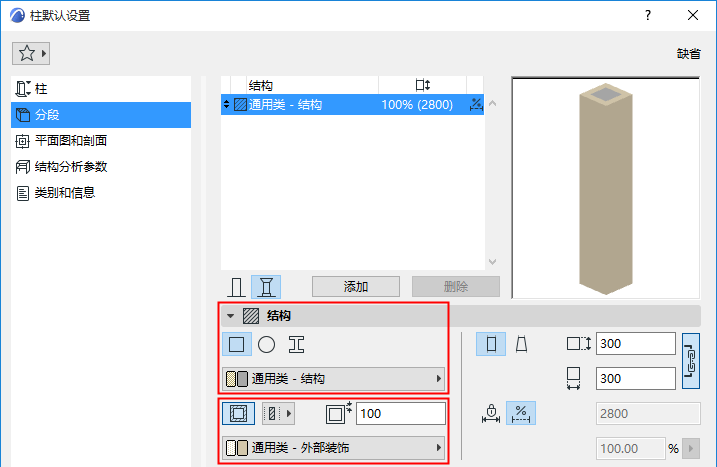

使用柱設定（分段頁面）的構造面板定義其結構屬性和長度（固定或可變）。

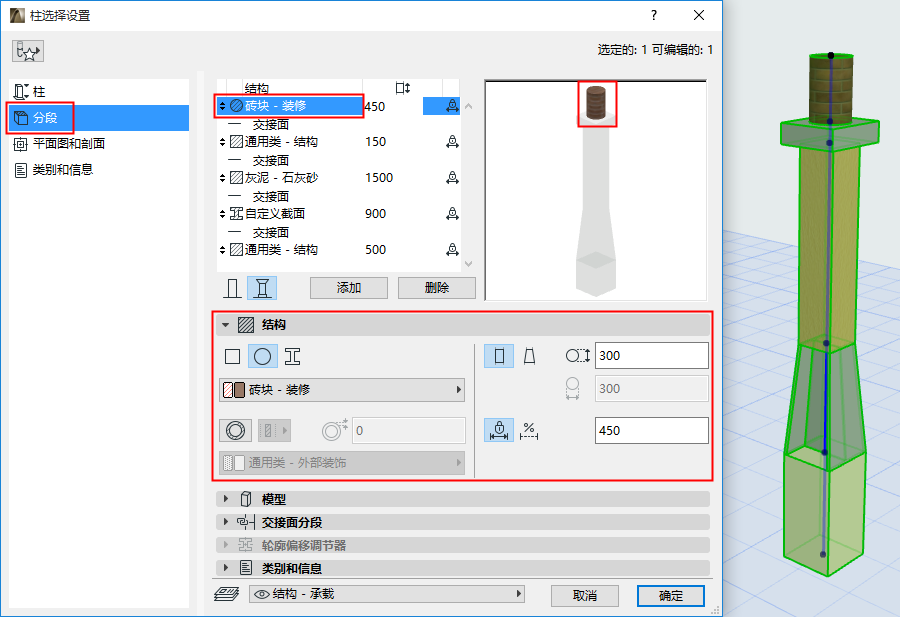

對於選中的分段：這些設定同樣適用於柱編輯模式。



橫截面

點擊圖標以定義分段橫截面。

  • 矩形
  • 循環
  • 複雜截面


建築材料

對於一個 矩形 或 圓形 柱：

  • 使用彈出式對話框來選擇其建築材料。
  • 添加可選飾面（參見核心和飾面。）

對於一個複雜截面柱：

  • 使用彈出式對話框選擇其截面。
    註： 該彈出式對話框僅顯示這些與包含柱的控制項一起使用的截面。截面在 選項 > 元素屬性 > 截面管理器 中定義。

分段長度（固定或可變）

對於各選中分段：欲將其長度定義為固定 或 可變，可通過點擊構造面板上的對應圖標實現。

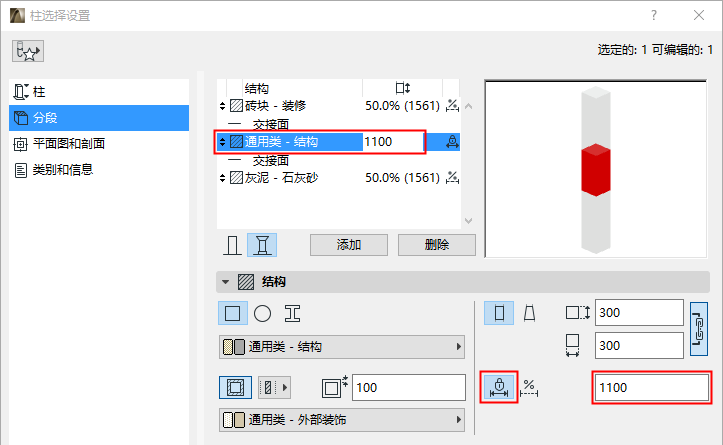

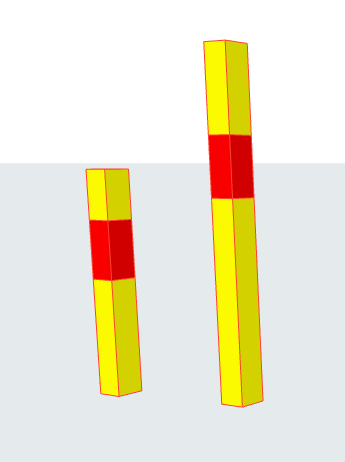

  • 對於固定長度分段：定義長度。柱的長度不會因為拉伸而變化。（也可以在構造列表中輸入選中分段的長度。）

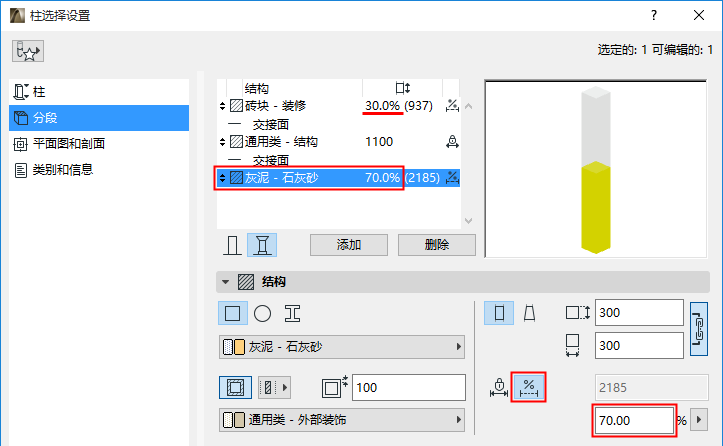

  • 對於可變分段：定義其長度為佔所有可變分段的百分比。(可變分段總和佔比為100%。）分段長度會隨著柱的拉伸同比延伸。

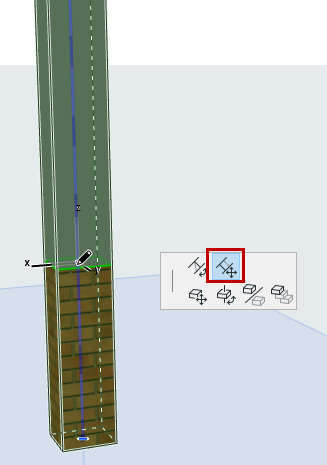

分段長度-在3D中編輯

  1. 在3D視窗中選擇柱。
  2. 點擊聯接熱點處（位於參考軸）。
  3. 在浮動工具框中使用移動分段聯接來調整分段長度。
    註： 如果將熱點拖動到相鄰的熱點分段，則會完全消除該分段。
