3D視圖中的洞口顯示

在預設情況下：洞口顯示主元素的表面，沒有覆蓋。

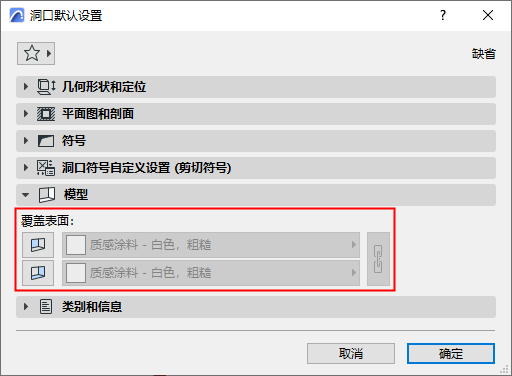

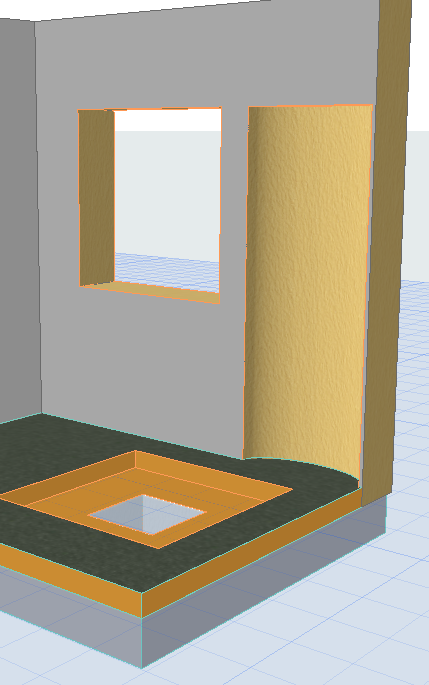

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

覆蓋洞口表面

如果需要，你可以對每個洞口擠出和/或末端使用不同的表面。

  • 擠出：洞口實體在其兩側切入主元素
  • 端點：有限洞口實體的一端或兩端與主元素相接但不切開（如壁龕或凹槽）。
  1. 選擇洞口
  2. 開啟“覆蓋表面”控件
    • 在訊息框中，或者
    • 在洞口設定的模型面板中
  3. 啟動端面和/或擠壓面的切換功能
  4. 在彈出視窗中，選擇想要的表面。
    註： 點擊鏈圖標（"鏈接面"），將同一曲面應用於端面和擠出面。

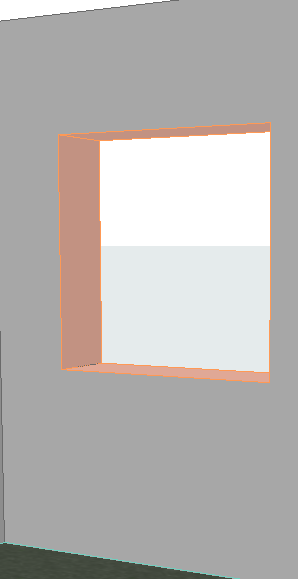

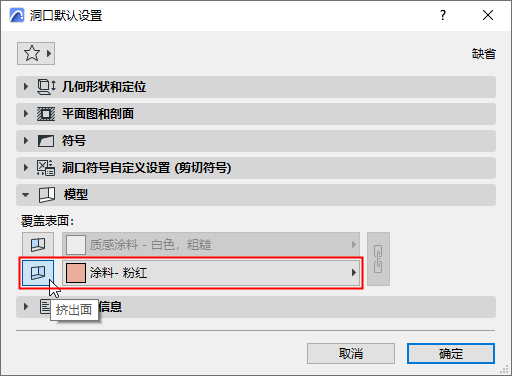

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

    覆蓋洞口表面--擠出

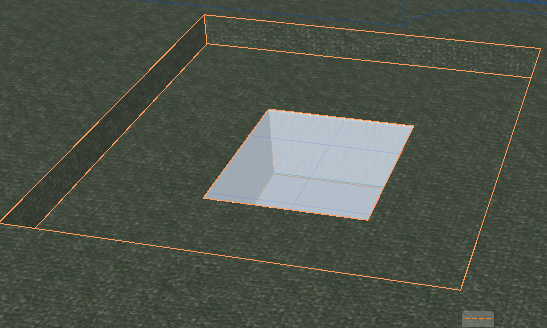

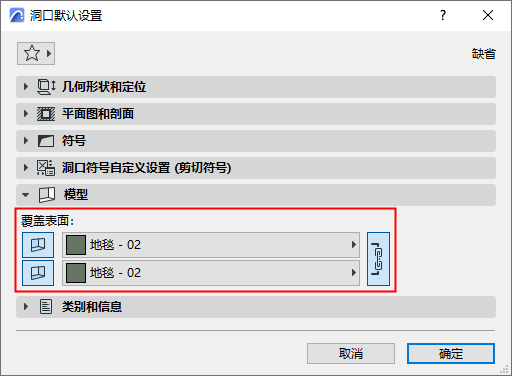

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

    覆蓋洞口表面--擠出和末端
