從選集中建立洞口

觀看視頻

使用此命令以將選中的建築元素轉變為洞口。

選中的元素若與符合條件的元素（牆、板、網面、樑）碰撞，則會轉變為洞口。

例如：變形體、MEP元素以及樓梯元素（淨空開啟）通常會轉變為洞口。

註： 若兩個相交的元素未出現碰撞（即因為自動交叉或實體元素操作），則不會建立任何洞口。

比如，導入的檔案可能包含表示力學空隙的多重樓層變形體。

  1. 選擇元素（此處為變形體）。
  2. 使用根據選擇建立洞口 命令

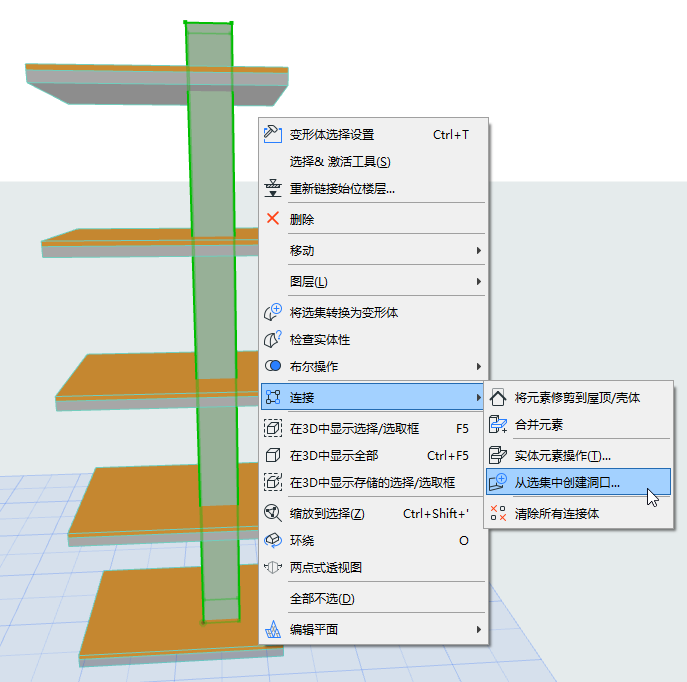

    • 自右鍵上下文選單
    • 從 MEP 工具列
    • 自 設計> 連接 選單

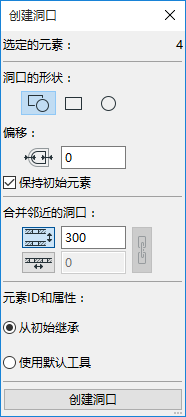

  3. 在出現的工具框中設定選項，再點擊工具框底部的建立洞口命令。

    CreateOpeningPalette.png   CreateOpeningsDone.png

形狀

  • 自動:洞口會儘可能地匹配原始元素幾何體
  • 矩形或圓形

偏移：

（可選）為洞口添加偏移。

保持初始元素

取消勾選以刪除原始元素。

合併鄰近的洞口

選中此項以合併小於此處所定義公差距離的洞口。

  • 縱向合併：這對於彼此靠近的平行牆或彼此疊置的板很有用。
  • 橫向合併：例如，MEP管道中的平行管道彼此非常靠近。

若未勾選此項，則分離的洞口會在各主元素上建立。

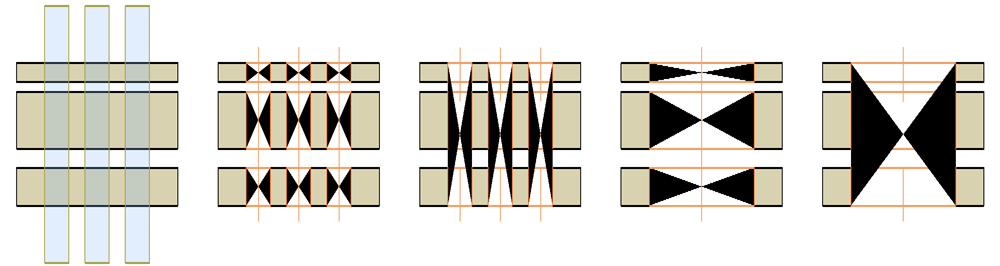

原始牆和變形元素

兩個合併選項都禁用（無合併）

縱向合併附近的洞口

橫向合併附近的洞口

兩個合併選項都啟用


元素ID

對於新近建立的洞口元素：

  • 保留原始元素的ID（例如MORPH-002），或
  • 根據洞口工具的預設值分配新的ID
