基本的交集原理

交集 (或節點)的基本原理是結構元素必須在空間中衝突。在所有視圖中的所有結構元素將正確清理，條件是它們 衝突。

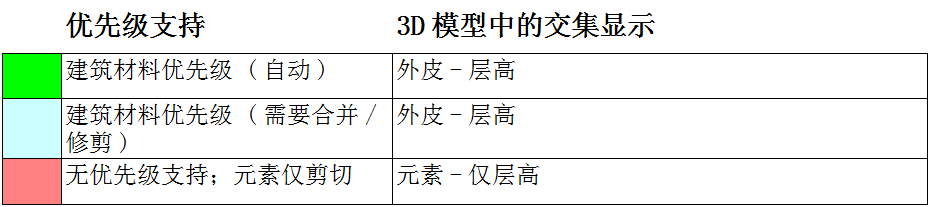

產生的交集依據元素的 建築材料優先級，在建築材料對話框中設定。具有較高優先級建築材料的元素 (或外皮) 將減少一個較低的優先級。

參見相交優先級（建築材料）。

這種方法適用於下列元素：牆、樑、柱、板、屋頂、殼體、變形體– 不管是基本的、複雜截面還是複合的。(所有這些元素最少使用一個建築材料。)

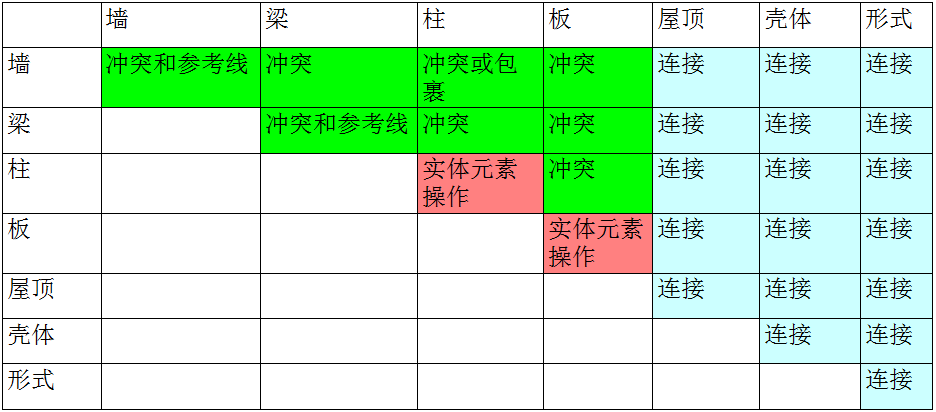

自動相交



  • 交集是 基於模型的：連接體物理修改幾何形狀下降到外皮層高。這就是說它們將在所有模型視圖，包括3D視窗和列表或清單中調整，與平面圖和剖面圖一樣
    註： 包括在平面圖中以符號顯示的元素的交集可能與3D模型的表現不匹配；以其3D投影為基礎顯示的元素將調整。
  • 圖層交集組 提供一個額外的控制手段：元素圖層有從不相交的不同的交集數目。
    註： 圖層交集數字與元素優先級無關；它們只是用作組合元素的標記或標籤 (例如1 或 2)。

    參見使用圖層來防止相交。

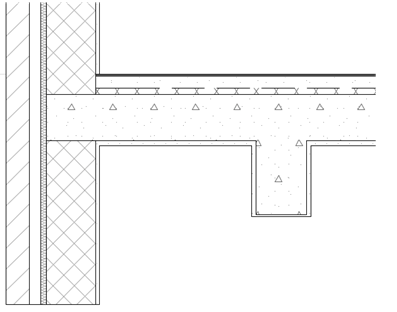

    圖 1. 基於複合層優先級的節點清理
