編輯柱

拉伸高度/調整角度

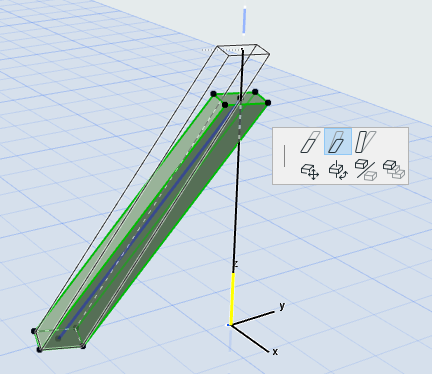

在3D或截面視窗及/或柱編輯模式中：

在柱的參考軸末端點上使用浮動工具框命令。可用命令因柱的幾何而異。

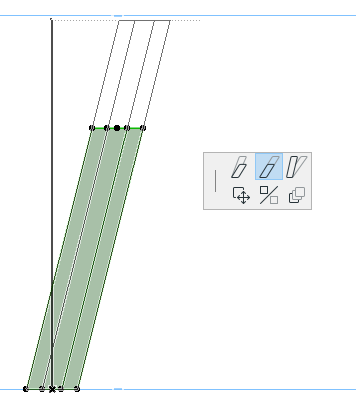

• 拉伸高度
• 拉伸帶有固定角度的高度
• 修改角度



拉伸柱截面的邊

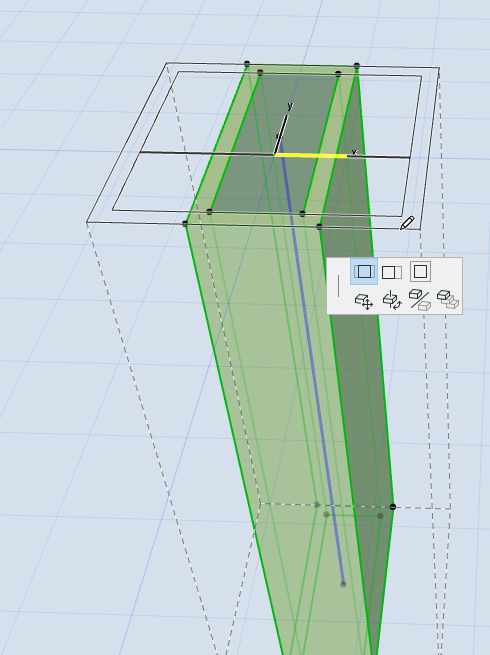

平面圖或3D視窗中，使用浮動工具框命令，以邊來帶動柱的拉伸-核心或者飾面（若有）皆可。

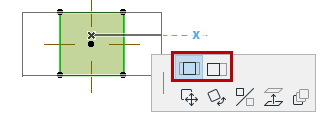

根據參考軸的位置，截面的邊可向以下兩個方向拉伸：

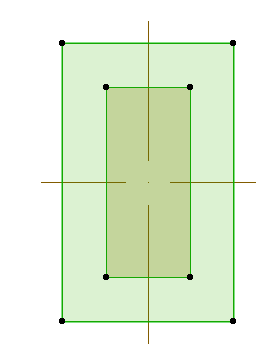

拉伸核心不會影響到飾面的厚度。
