將2D元素儲存為標籤

使用該功能建立您自己的符號標籤，由符號或自定義文字組合組成，其中包括自動文字。

  1. 使用文字工具放置一個文字框。

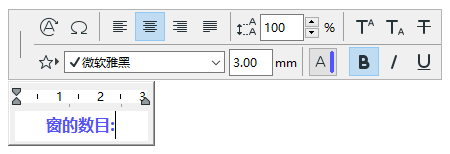

  2. 插入想要的文字。

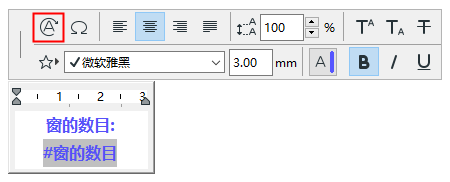

    根據所需使用自動文字以顯示元素-具體訊息(e.g. #NumberofWindows)。

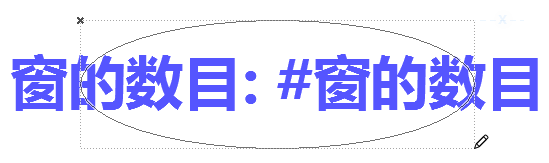

  3. 如果標籤需要一個框架，請使用2D工具（比如，線工具）圍繞文字建立任意形狀的框架。


    提示：

    • 如果標籤內包含自動文字，請考慮產生的自動文字值的預估大小（比如，數字位數或所需文字的長度），並相應地繪製框架。
    • 使文字框的中心點與框架元素重合或許是一個不錯的想法，也可以對文字框使用中心定位點。

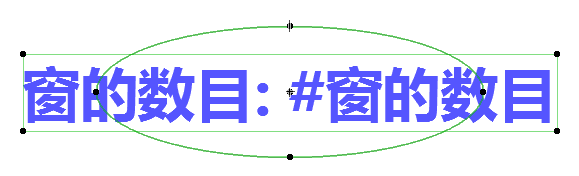

  4. 選中所有的2D元素。

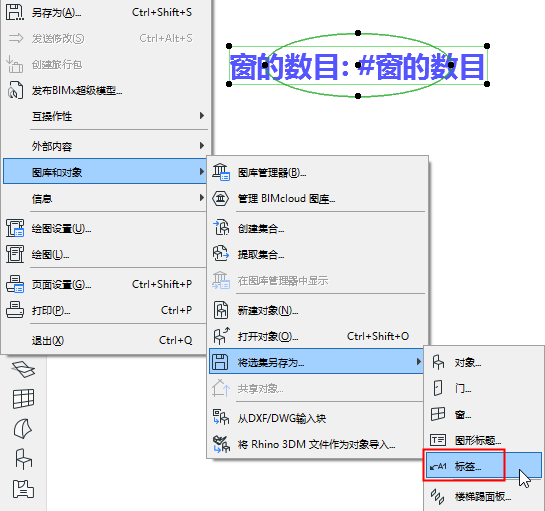

  5. 使用 檔案 > 圖庫和物件 > 儲存選擇為，並選擇 標籤。

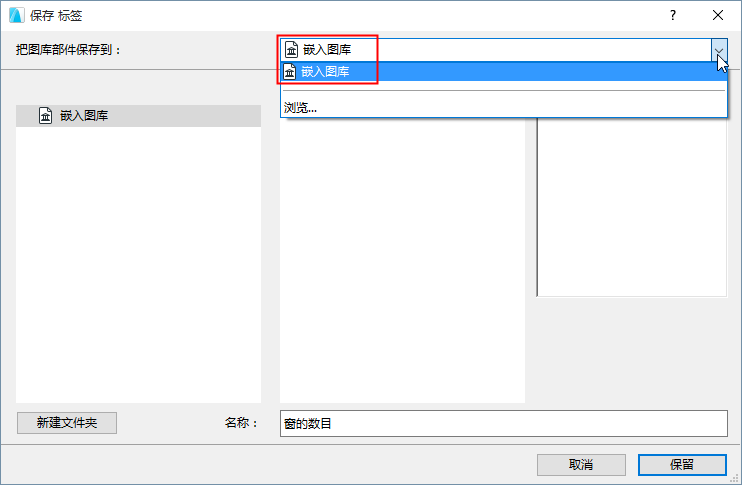

  6. 在出現的 儲存標籤 對話框中，輸入一個名稱併為物件選擇一個想要的檔案夾位置：
    • 嵌入圖庫(預設選擇。建議將自定義、專案特有的物件儲存到嵌入圖庫。)
    • 一個BIMcloud圖庫已被添加到專案中
      註： 在團隊工作中，在儲存它之前，您必須保留BIMcloud圖庫檔案夾。
    • 一個鏈接圖庫

      可選擇點擊新建檔案夾在選定的圖庫檔案夾中建立一個新建檔案夾。


  7. 修改標籤的基本設定 對話框出現。在此，您可以定義新標籤的填充項和畫筆。即使在放置標籤後，您可以在標籤設定中進一步調整其屬性。

    要將訊息添加至新的標籤中（比如，使搜索更加簡便的關鍵字），點擊最左下方的 修改細節 。

  8. 點擊確定關閉對話框。

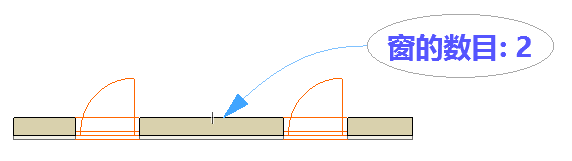

  9. 放置新標籤。如果關聯到一個元素且適用的話，其自動文字訊息會顯示。

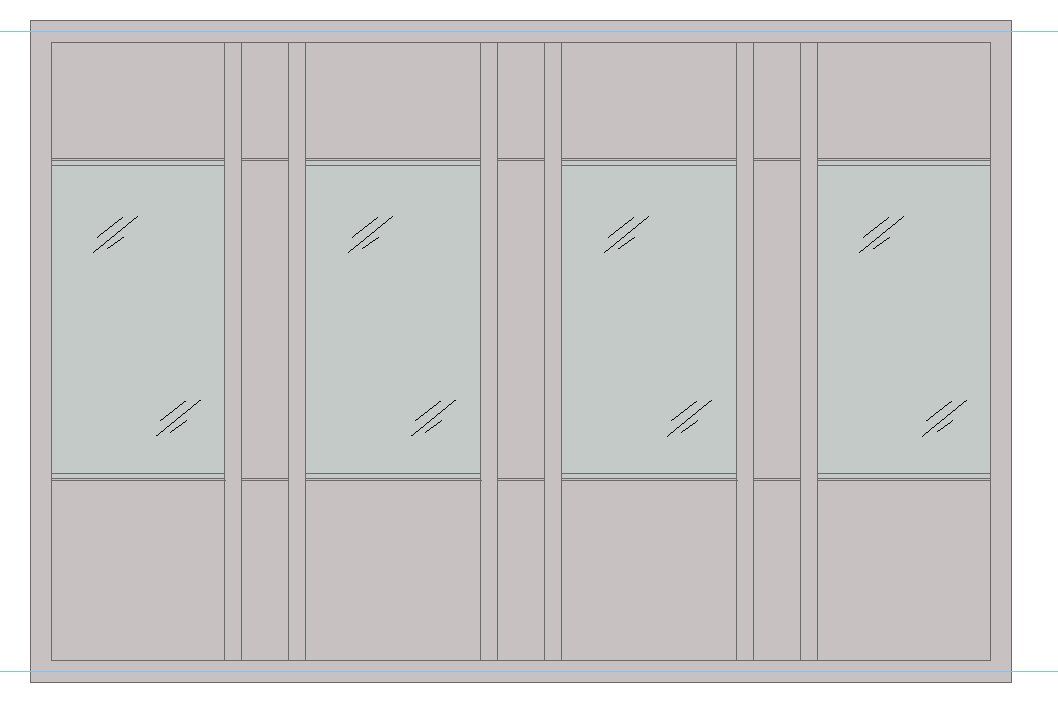

例子：固定玻璃符號標籤

在此例中，自定義標籤由表示固定玻璃的簡單線條畫法組成。此標籤沒有框架。



這可以應用於帷幕牆中的所有固定玻璃面板 (選擇 文檔 > 註釋 > 選定元素的標籤組件)。



見標註帷幕牆。
