將3D元素儲存為物件

1. 使用構造工具（樓板、牆、網格、屋頂等）在專案中建立所需的三維元素。

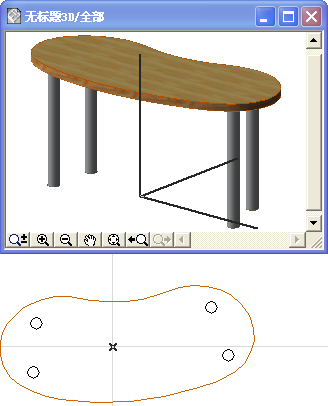

   比如：可以建立一張桌子，桌子的桌面用一塊板製作，而桌腿用柱工具製作。





2. 在平面圖上或３Ｄ視窗裡選擇想要的元素。
   註： 在3D視窗中，除非您建立一個特殊的3D投影（如軸測側視圖），否則物件總是儲存其頂視圖。

   要使用特殊投影，參看設定一個物件的３Ｄ投影。

   註： 如果您不想在2D符號中顯示模型的全部線條，使用視圖>3D視圖選項中的消隱線或著色表示。

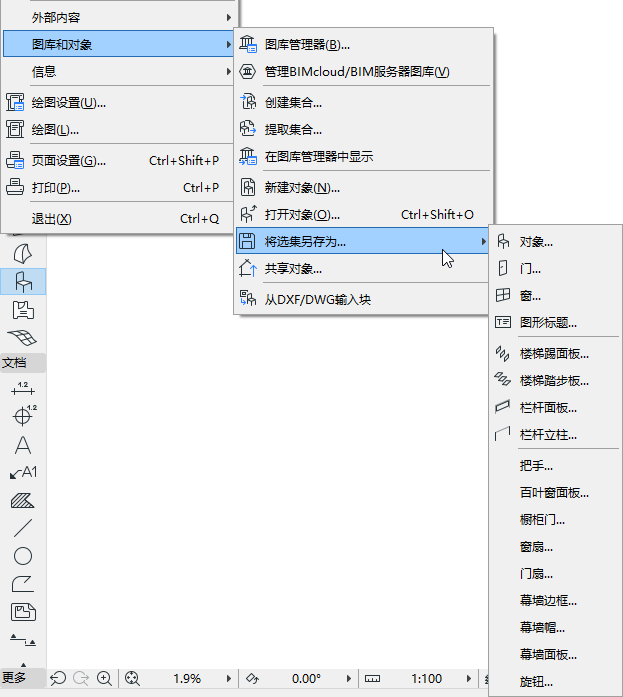

3. 選擇，然後使用檔案 > 圖庫和物件 > 將選擇另存為 命令儲存物件，然後選擇 物件。





   當從3D視窗中儲存一個物件時， 您要提醒自己的是當您放置它時，其俯視圖將用作平面圖視圖， 除非您建立一個特殊的3D投影（如軸測側視圖）。

   要使用特殊投影，參看設定一個物件的３Ｄ投影。

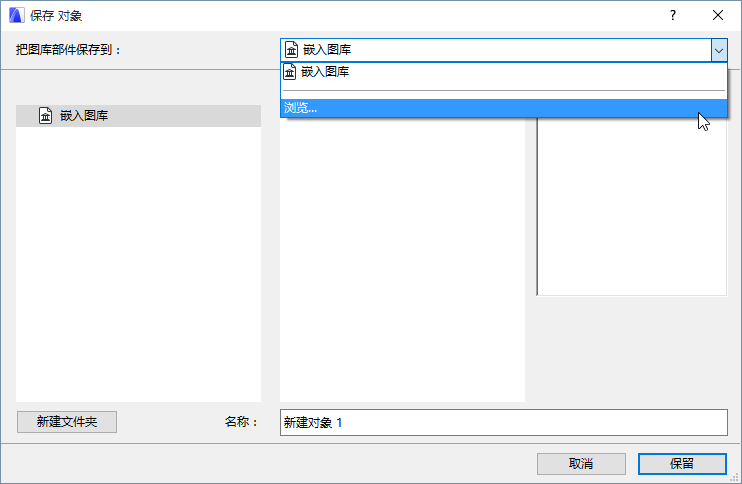

4. 在出現的 儲存物件 對話框中，輸入一個名稱併為物件選擇一個想要的檔案夾位置：
   • 到嵌入圖庫(預設選擇。建議將自定義、專案特有的物件儲存到嵌入圖庫。)
   • 瀏覽鏈接圖庫
   • 到被添加到專案中的BIMcloud圖庫
     註： 在團隊工作中，在儲存它之前，您必須保留BIMcloud圖庫檔案夾。

     可選擇點擊新建檔案夾在選定的圖庫檔案夾中建立一個新建檔案夾。





5. 點擊儲存。
6. 修改物件的基本設定 對話框出現。這裡，您可以定義新建圖庫部件的預設表面、填充和畫筆。即使在放置圖庫部件後，您可以在物件設定中進一步調整其屬性。

   同樣，添加訊息到您的新建圖庫部件 (例如，使其能在物件設定或BIM組件中輕鬆搜索到的關鍵字)，點擊在最左下方的 修改細節。





7. 點擊確定。
8. 使用物件工具放置物件。會注意到，所建立的物件是可拉伸的，但由於物件並非使用參數編制，因此拉伸後會變形。

   關於編輯生成的ＧＤＬ圖庫部件，參看編輯自定義圖庫部件和組件。

觀看視頻

設定一個物件的３Ｄ投影

在 視圖 > 3D 視圖選項 > 3D 投影設定 對話框中（平行投影），設定想要的投影方式。Archicad 將根據這個設定自動旋轉圖庫部件。

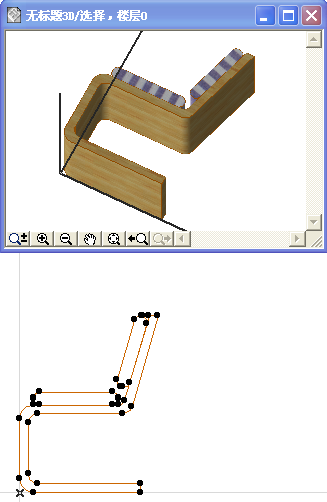

例如，如果模型位於其側邊（見下面的椅子物件），按如下方法設定：側視圖，方位角=90°。
