儲存自定義形狀的門或窗

使用這種方式，建立一個有自定義形狀的門或窗。

對於矩形形狀，見從3D模型元素中儲存矩形門和窗。

在這個過程中，您必須建立

1. 一個自定義形狀，用到門／窗上，以及
2. 將放置到自定義門／窗裡的洞口或牆龕的另一個形狀。

洞口的形狀可以通過一個自由繪製的板或屋頂來定義，然後將其ＩＤ設定為Wallhole 或 Wallniche。板與屋頂承重這些ID將被顯示為牆上的洞或牆龕。（Wallhole和Wallniche是GDL用來建立牆的洞口或牆龕的命令）。

要儲存一個自定義形狀的門或窗，按下列步驟操作：

1. 像上一節描述的一樣，在平面圖上建立自定義形狀的窗或門的3D模型。

   參見從3D模型元素中儲存矩形門和窗。



2. 使用板或屋頂工具，建立另一個元素，其輪廓與牆洞口或牆龕的外部輪廓匹配。





3. 選擇這個板或屋頂，並開啟它的設定對話框。

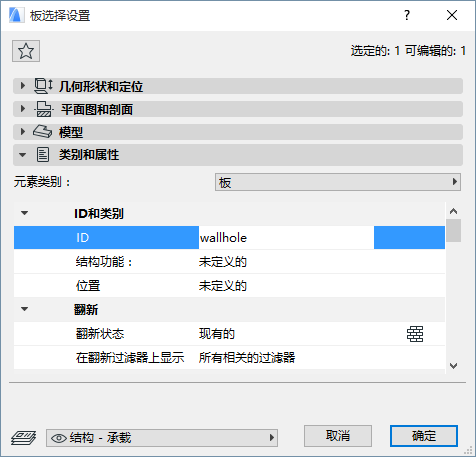

4. 轉到類別和訊息 面板，如果想建立一個洞口，將ID區域修改為Wallhole， 而如果想建立一個牆龕，那麼將它修改為Wallniche。
   註： 牆洞口類型元素 - 不管其厚度- 總會穿過牆進入放置它的地方。但是，牆龕類型元素，將會切入牆的程度取決於它在板/屋頂設定中設定的厚度。如果您製作一個牆龕，一定要將元素的厚度設定為您想要的數值。





5. 將牆洞口（牆龕）元素移動到自定義窗元素上。
6. 選擇組成自定義形狀的門／窗的所有元素：也即，門／窗元素加上洞口／牆龕元素。
7. 使用檔案 > 圖庫和物件 > 將選擇另存為命令儲存所選項，然後選擇窗或門。
8. 您將被提升到表示主牆平面（立面圖平面）的指定的模型平面，其中新建的門/窗會旋轉：或是當前編輯平面或是 水平平面。(這是很重要的，例如，如果您儲存了一個原本是門的編輯變體元素，因此不能放置在您的模型的水平平面上。)

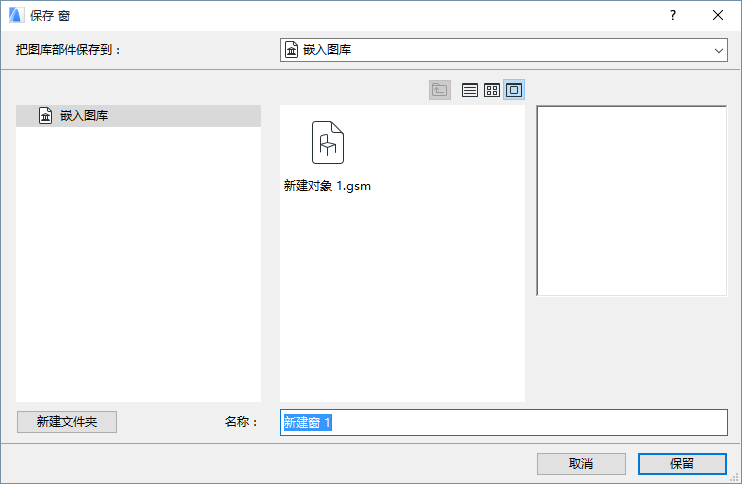

9. 在出現的 儲存門 (或儲存窗)對話框中，輸入名稱併為新建洞口選擇一個所需的檔案夾位置。
   • 到嵌入圖庫(預設選擇。建議將自定義、專案特有的物件儲存到嵌入圖庫。)
   • 到被添加到專案中的BIMcloud圖庫
   • 瀏覽鏈接圖庫

     點擊 新建檔案夾在選定的圖庫檔案夾中建立一個新建檔案夾。





10. 點擊儲存。
11. 修改物件的基本設定 對話框出現。這裡，您可以定義新建圖庫部件的預設表面、填充和畫筆。
    註： 在放置圖庫部件後，您可以在物件設定中進一步調整其屬性。

    同樣，添加訊息到您的新建圖庫部件 (例如，使其能在物件設定或BIM組件中輕鬆搜索到的關鍵字)，點擊在最左下方的修改細節。





12. 點擊確定。
13. 使用窗或門工具放置新建立的窗/門。會注意到，所建立的物件是可拉伸的，但由於物件並非使用參數編制，因此拉伸後會變形。

可將多塊板或多個屋頂結合起來，建立複雜的洞口或牆龕，由於可定義屋頂的傾斜角度，因此甚至可以剪切牆上非正交的洞口。

關於編輯生成的ＧＤＬ圖庫部件，參看編輯自定義圖庫部件和組件。
