開啟並編輯圖庫部件

  1. 使用檔案>圖庫和物件>開啟物件。

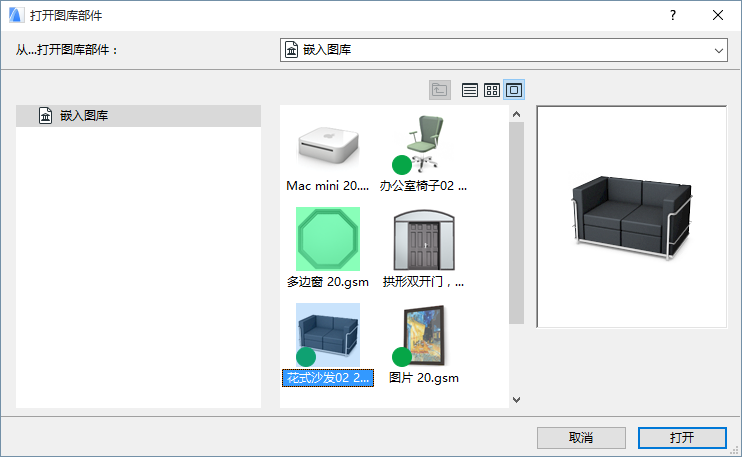

  2. 在開啟圖庫部件對話框中，選擇圖庫部件(在團隊工作中，您必須保留圖庫部分。)
  3. 如果它是一個可編輯的GDL物件:點擊開啟GDL物件編輯。(保留編輯視窗，如果先前沒有保留)，並進行必要的編輯。


    參見GDL物件編輯器。

  4. 如果它是一個不可編輯的GDL物件 (例如，位於鏈接的圖庫中)：點擊查看來查看其在GDL物件編輯中的設定。您不能修改這裡的物件設定。使用圖庫管理器將圖庫部件提取到本地檔案夾，然後編輯它並重載到專案中。

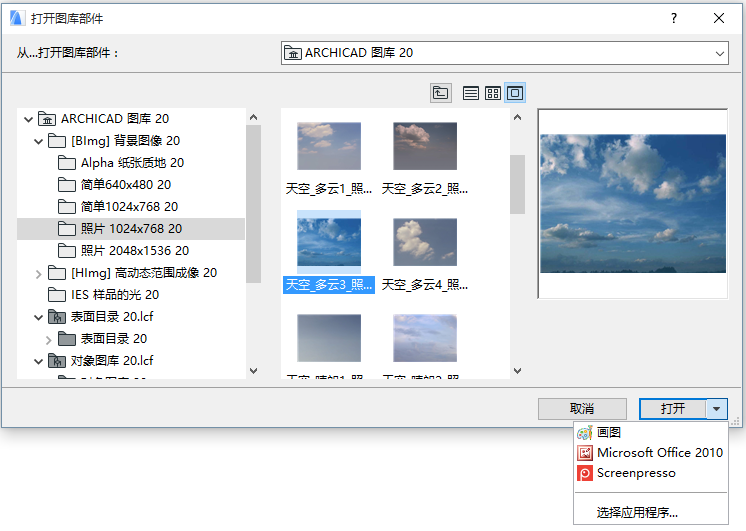

  5. 如果它是另一類可編輯的圖庫部件:點擊下拉選單在開啟並編輯選定的圖庫部件中選擇應用程序。

    觀看視頻


  6. 關閉視窗並儲存修改。

在完成發送&接收時，團隊工作用戶可通過已修改的BIMcloud圖庫數據對其專案進行更新。

從圖庫管理器中選擇重載&應用時，個人用戶可通過已修改的BIMcloud圖庫數據對其專案進行更新。

訪問位於BIMcloud圖庫內的圖庫部件

您可以在BIMcloud圖庫中訪問圖庫部件，條件為:

  • 您已經保留了專案
  • 存取權限包括"圖庫部件－刪除/修改"
  • 圖庫部件位於常規檔案夾，而不是一個PLA 或 LCF檔案
    註： 在圖庫管理器中，PLA 與LCF檔案的內容的顯示擴展到一個樹形視圖中。為訪問內容(一個圖庫部件)，挑選項，選擇複製 或 導出，並提供一個檔案夾位置。然後開啟檔案夾,內容可編輯。

否則，這樣的一個物件的物件編輯器視窗是只讀的。

編輯一個放置的GDL物件

為編輯已放置在您平面圖中的GDL物件的參數腳本，選擇它，然後使用檔案 > 圖庫與物件 > 開啟物件

使用出現的GDL物件樣板視窗在單個環境中修改現有的物件。在這個視窗中，可以添加或編輯參數、組件、描述符、腳本和GDL物件的2D符號。

更多說明，參見GDL物件編輯器。
