使用地板厚度的窗台/門檻高度

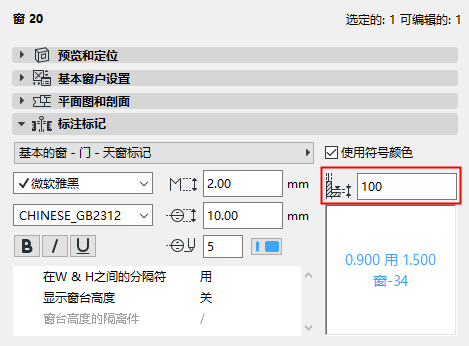

如果地板層高要考慮鋪地毯或鑲木地板，並且牆基不在地板層高，則在門/窗設定（或訊息框）中的標註標記面板，使用 底層地板厚度區域，調整窗台高度值的標記顯示。

門窗門檻的高度是從牆基（或在“預覽和定位面板”中設定的給定樓層標高）開始測量的 但是如果您想標記該值的顯示來反映真實的地板層高，在地板厚度區域中輸入該附加的厚度。

程序仍將從牆基測量窗台值，但門窗標記將顯示一個窗台高度值，該值從輸入的窗台值中減去底層樓板厚度。

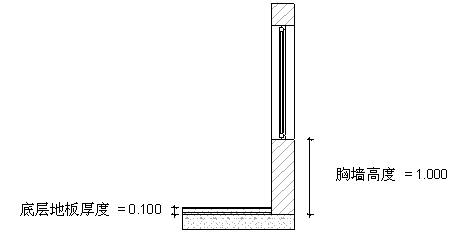

例如，牆基在地板層高以下-100mm處（底層地板厚度為100mm）。窗台（胸牆）高度是1000mm，但鑑於結構文檔的用途，距地板的有效窗台高度實際上是900mm。因此，窗台的高度如同平面圖標記所示，將顯示900mm。

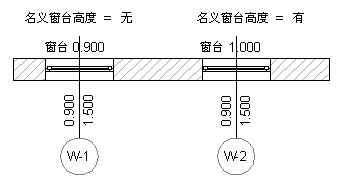

有些標記有一個複選框，顯示 名義門楣/窗台高度 （例如，顯示的門楣/窗台值未將底層地板厚度計算在內）。下圖顯示不勾選和勾選這個框的效果。
