移動牆孔洞

使用移動、旋轉、鏡射及提升命令，移動牆洞口（即門和窗）。所有這些操作在平面圖、剖面圖/立面圖/室內立面圖視窗和3D視窗中都可使用（只對於傾斜牆和直牆）。

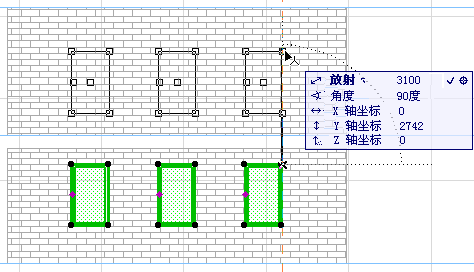

門/窗不需要通過其熱點進行移動。在選擇窗/門之後，選擇移動、移動或多重複製命令，然後在任意視圖中點擊定義操作向量的起點和終點。

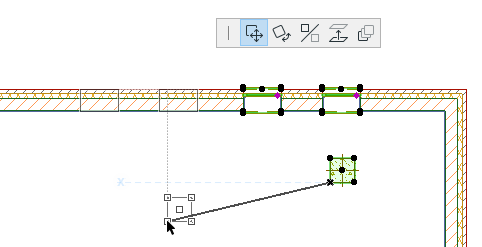

窗/門可一步與其它元素類型一起進行移動/移動/複製。下圖可見柱的移動，下圖可見柱的移動，與柱一起選擇的窗在它們的牆內也會被移動一段距離，該距離等於移動向量的組件。

只有在有關的牆元素在同一平面中都有參考邊的牆平面，跨多個元素移動洞口時才有效。如果有兩面相關的垂直牆，它們的參考線則必須在單一的垂直平面中對齊。如果都是傾斜牆，它們的參考牆面必須在單一的傾斜面中對齊。但是這些牆的厚度和其他屬性不需要一樣；相關的牆也不需要彼此很好地連接。

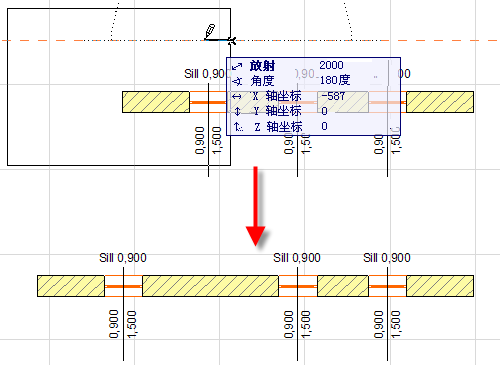

用選取框拉伸牆時，也會移動/複製選取框中所包含的窗/門，這樣它們就保留在與牆端相對的位置。

旋轉一個窗或門

要旋轉門和窗，選擇洞口並點擊旋轉命令（從編輯選單或彈出式小面板）。所選洞口將繞其中心進行180度旋轉（沒有必要繪製任何向量）。可同時旋轉任意數量的洞口。

註：鏡射的文字塊、標籤、標註和填充多邊形區域的標籤始終可從圖形底部和左邊讀取。

要鏡射門或窗，選擇洞口並點擊鏡射命令（從編輯選單或彈出式小面板，或使用Ctrl+M）。剪刀游標將出現。在主牆的邊緣或牆的外側點擊，門/窗將沿著點擊的軸鏡射（橫向翻轉洞口方向）。如果點擊主牆外側，鏡射軸是與所點擊的點的牆垂直的線（使用梯形牆，鏡射軸與參考軸垂直）。
