斜坡物件

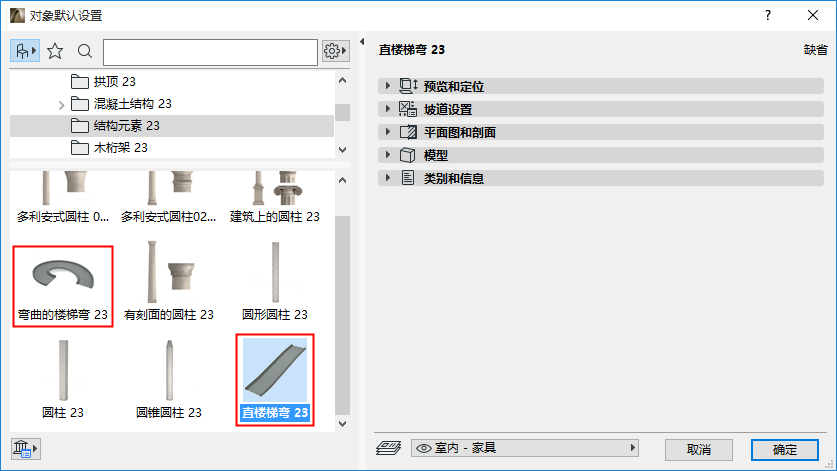

使用參數化坡道物件（直線和曲線）建立標準坡道，並以所需形式顯示。

可以在坡道的頂部和底部定義單獨的過渡段。

直線斜坡

傾斜

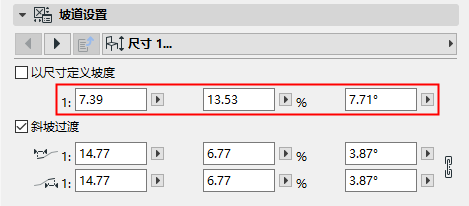

使用“斜坡設定”面板（尺寸頁面）定義斜坡的坡度。

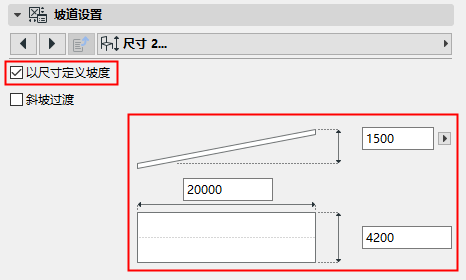

直接定義坡度	輸入斜坡長度/高度定義坡度

文字

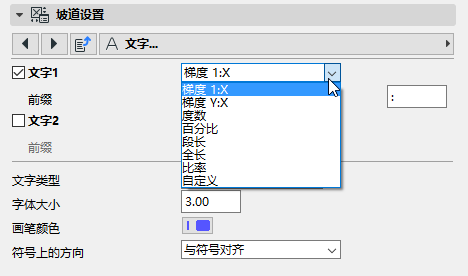

使用斜坡設定的文字頁面，在已選定的格式中可選擇性地在2D斜坡上顯示一兩行文字。對於以1：X之類顯示的斜坡，可以使用任何字符或文字作為分隔符。

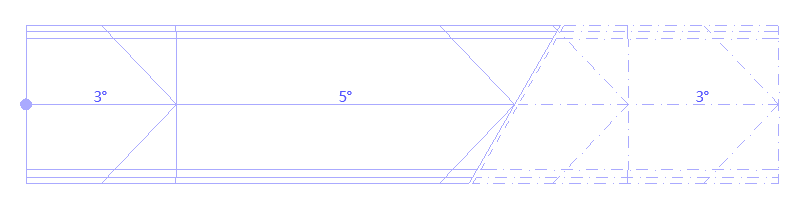

過渡

在斜坡設定面板（尺寸頁面1和2）：

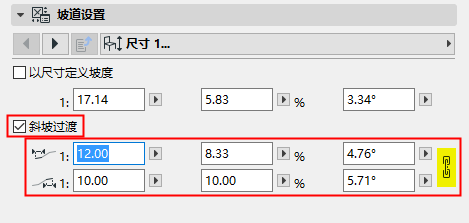

勾選 斜坡過渡 來從斜坡的頂部和底部建立和定義過渡分段。
對於各個分段，定義其坡度（直接定義或通過尺寸定義）。（點擊關聯圖標以對頂部和底部過渡使用相等的值。）

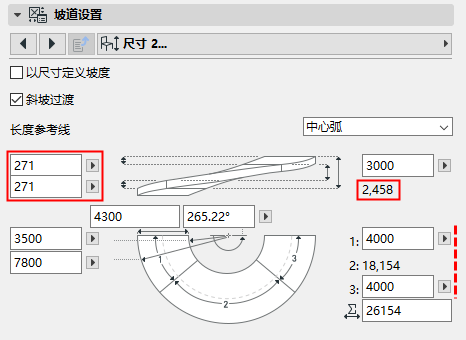

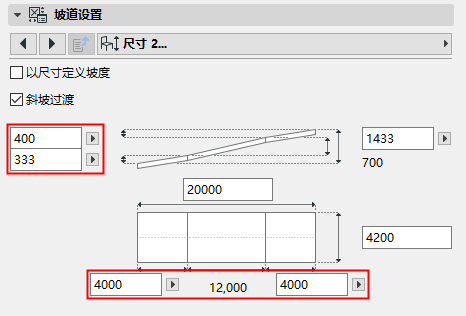

尺寸頁面2裡其它額外的尺寸字段：為各個過渡分段輸入或計算長度及高度值。

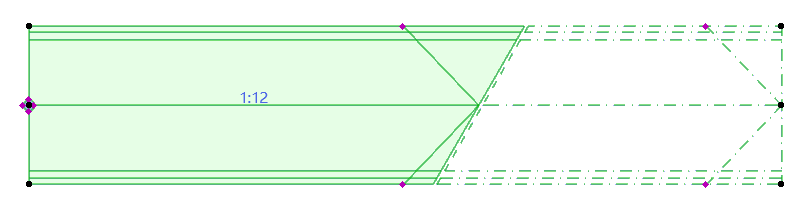

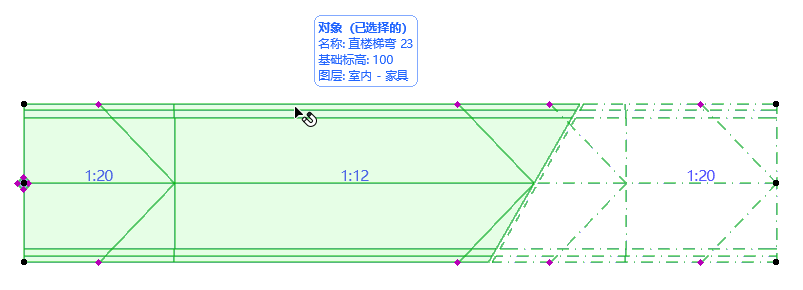

註：直線斜坡可圖形化拉伸，使用浮動工具框裡的移動節點或者拉伸命令即可。拉伸的時候，中間的分段會被調整（非過渡分段）。

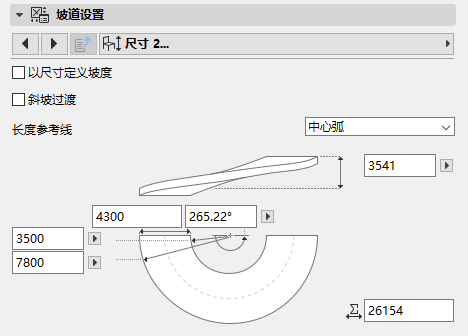

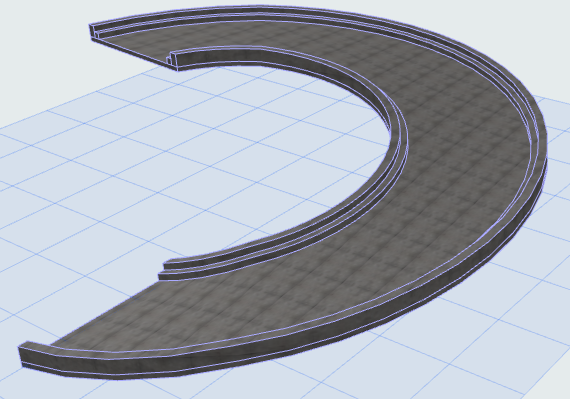

曲線斜坡物件可應用額外的尺寸值。
