實體操作類型

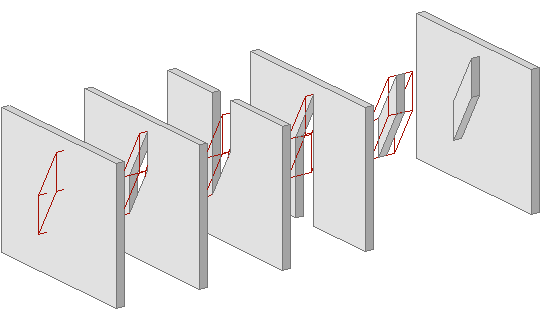

有五類操作可以執行，下面的插圖顯示了每種操作的效果：起始牆的形狀在最左邊顯示，其後五種操作中的每種操作，算子元素以線框模式顯示。


  • 差集運算從目標中剪切掉算子的形狀。
  • 帶向上拉伸的差集運算既從目標中剪切掉算子的形狀，也從算子形狀的底部剪切它的垂直投影到目標的頂部。
  • 帶向下拉伸的差集運算既從目標中剪切掉算子的形狀，也從算子形狀的頂部剪切它的垂直投影到目標的底部。
  • 交集運算只保留目標和算子的公用部分。
  • 並集運算將目標的形狀添加到算子的形狀上。

實體操作：元素顯示和計算

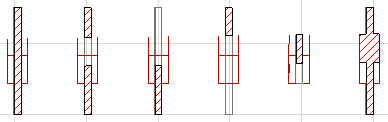

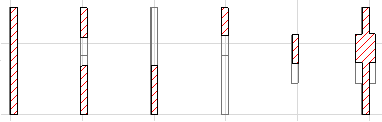

實體操作影響模型的形狀，即3D視圖及已生成的剖面圖/立面圖/室內立面圖模型與詳圖視圖。下面是以上所示的元素剖面視圖，以上線框所示的算子及它們的圖層在下面被隱藏。

SectionWireframe.PNG     SectionHidden.PNG

目標和算子元素的平面視圖都不受影響。將算子元素放置在一個線框圖層上時，不會影響它的顯示。如果算子的圖層被隱藏，它們將不出現在平面圖中，但只要將圖層再次設為可視，就能夠對其進行編輯。

註： 如果在平面圖上只選擇目標並在3D視圖中顯示選擇，將顯示所修改的形狀，但不顯示算子。

如果在剖面圖/立面圖/室內立面圖上執行實體操作，則需要重建視窗的內容來查看結果。

交互式清單內的實體元素操作

元素列表按照您在每個清單的方案設定中所指定的參數，顯示元素。有很多元素都包括“淨”和“總”值各自的列表參數：例如：柱的淨體積vs.柱的總體積。通常，這些元素列表參數中的“淨”和“總”：

  • 淨：實體元素操作考慮在內。
  • 總：不將實體元素操作考慮在內。

    更多訊息，參見元素列表參數。
