實體操作例子

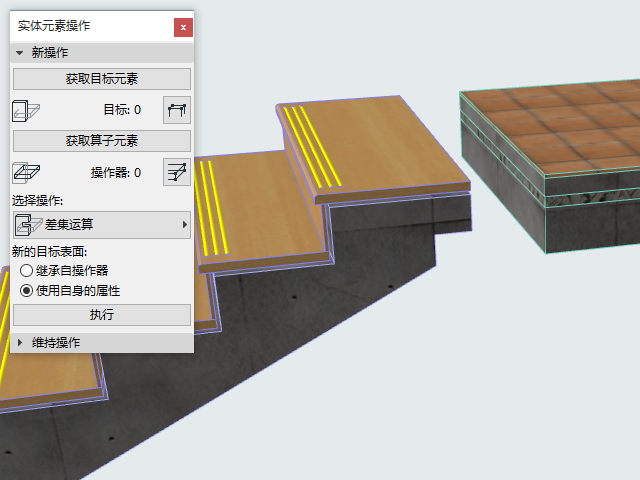

在此例子中，我們將連接樓梯與板。

1. 使用 設計 > 實體元素操作 命令開啟對話框(在任一所選元素的上下文選單中也有效)。

   關於這些控制項的詳細訊息，參見實體元素操作面板。

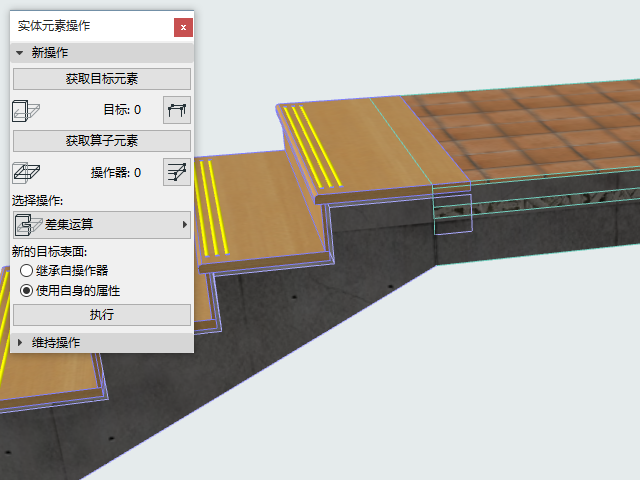

2. 碰撞兩個元素 。

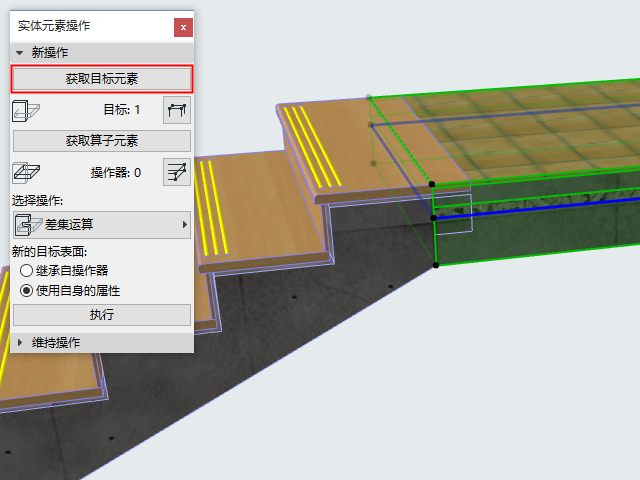

3. 選擇目標元素：板。
4. 點擊獲取目標元素。





5. 取消選擇板。

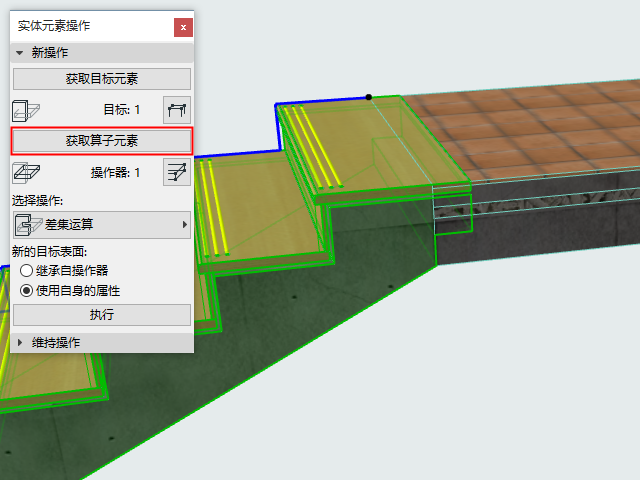

6. 選擇算子元素：樓梯。
7. 點擊獲取算子元素。

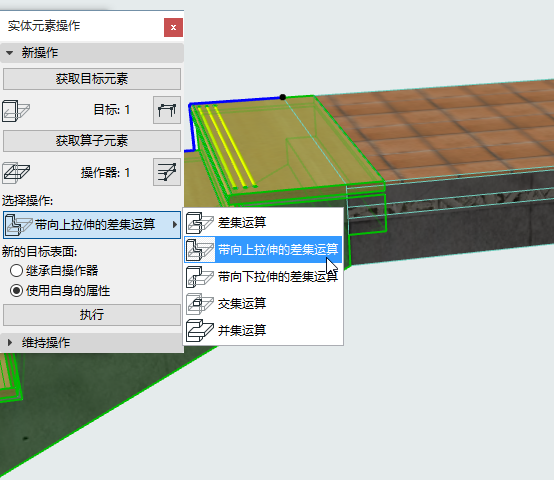

8. 選擇一項操作類型：帶向上拉伸的差集運算。

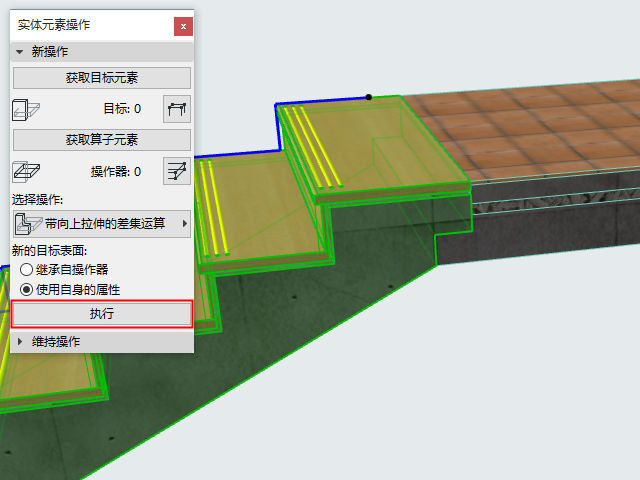

9. 點擊執行。實體元素操作完成。
10. 在3D中查看結果。

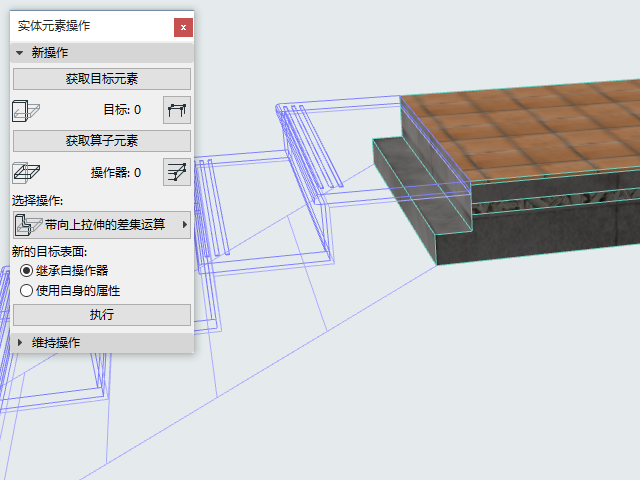

線框圖顯示樓梯：
