定義樑/分段構造

選擇樑或樑分段。

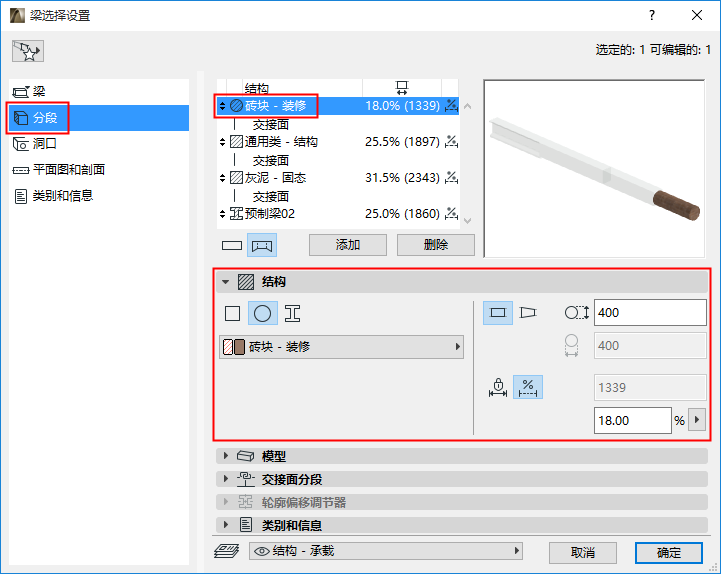

使用樑設定（分段頁面）的構造面板定義其結構屬性和長度（固定或可變）。

對於選中的分段：這些設定同樣適用於樑編輯模式。



橫截面

點擊圖標以定義分段橫截面。

  • 矩形
  • 循環
  • 複雜截面

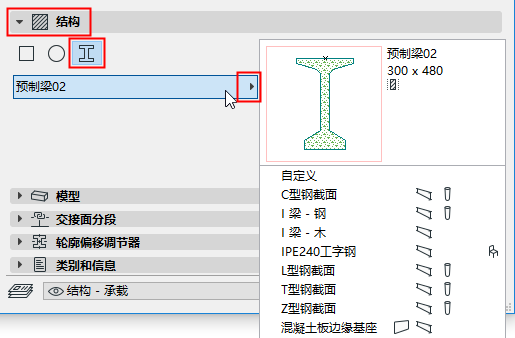

建築材料 /截面

使用彈出式對話框選擇用於樑或樑分段的建築材料或截面。


註： 該彈出式對話框僅顯示與包括樑的控制項一起使用的截面。截面在 選項 > 元素屬性 > 截面管理器 中定義。

分段長度（固定或可變）

對於各選中分段：欲將其長度定義為固定 或 可變，可通過點擊構造面板上的對應圖標實現。

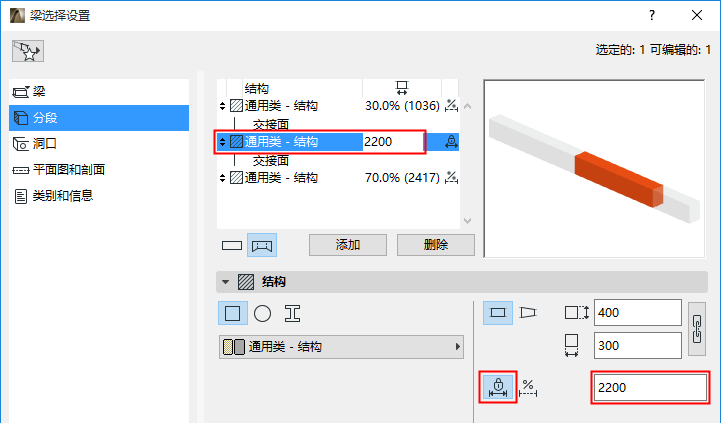

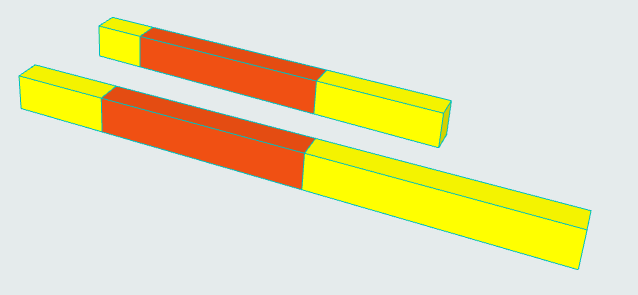

  • 對於固定長度分段：定義長度。即便樑被拉伸，其長度仍然保持不變。（也可以在構造列表中輸入選中分段的長度。）

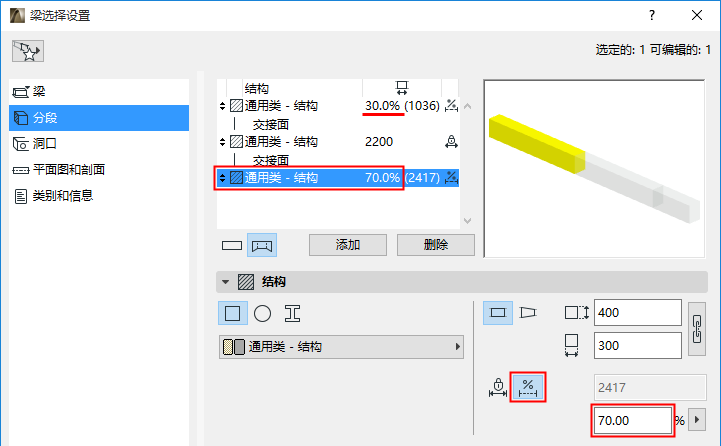

  • 對於可變分段：定義其長度為佔所有可變分段的百分比。(可變分段總和佔比為100%。）分段長度會隨著樑的拉伸同比延伸。

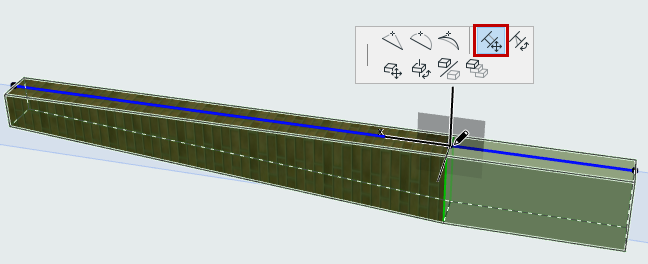

分段長度-在3D中編輯

  1. 在3D視窗中選擇樑。
  2. 點擊聯接熱點處（位於樑參考線）。
  3. 在浮動工具框中使用移動分段聯接來調整分段長度。
    註： 如果將分段熱點拖動到相鄰的熱點分段，則會完全消除被拖動分段。
