拉伸長度/調整角度
在樑的參考軸末端點上使用浮動工具框命令。
對於傾斜樑：

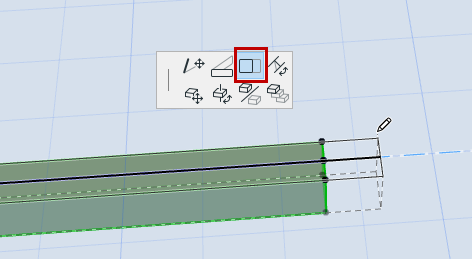

- 以固定的傾斜度拉伸長度

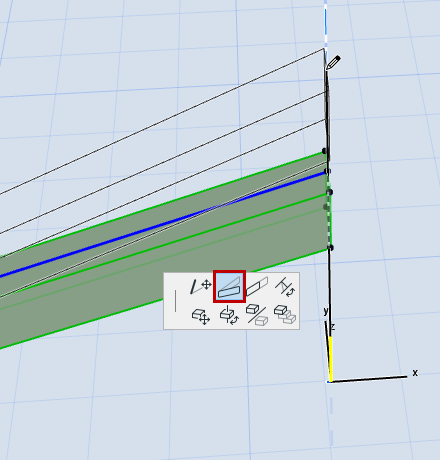

- 修改角度

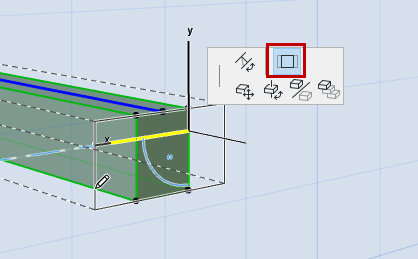

拉伸樑的橫截面
對於非曲線和未分段的樑：
在平面圖或3D視窗中，使用浮動工具欄命令來拉伸樑的橫截面尺寸。
註： 若樑的參考線
垂直 於剖面線，則可在剖面視圖中對樑進行拉伸。
可選擇使用編輯 > 再成型 > 拉伸。

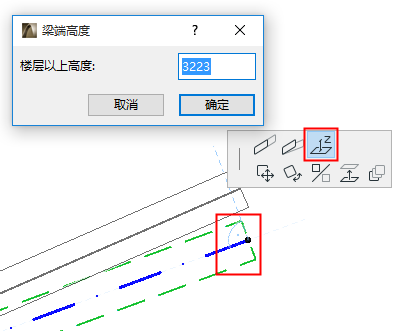

在平面圖中編輯傾斜樑
- 選擇平面圖上的傾斜樑。
- 在參考線的浮動工具框中點擊端點高度命令。
- 在樑的末端高度對話框中，為所選樑的端點輸入新的高度。
