選中並修改樑洞口

修改單個洞口

1. 執行下列其中一個操作：

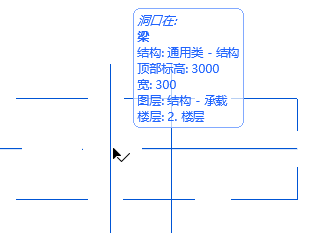

   • 通過箭頭工具啟動，點擊洞口的中間部分。
   • 通過其他箭頭工具啟動，按Shift並點擊洞口的中間部分。

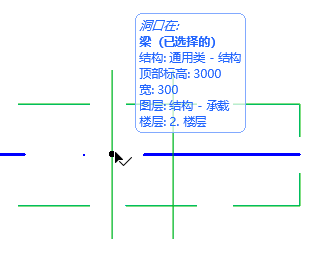

   現在已選中了洞口。



2. 開啟樑選擇設定 - 通過洞口面板修改所選洞口的形狀和尺寸（或通過訊息框內的控制項）。





• 形狀：矩形或圓形
• 平面圖上的輪廓：選擇平面圖符號：顯示輪廓線或僅顯示軸
• 大小：輸入洞口的水平和垂直尺寸，圓形洞口要輸入直徑。
• 位置：洞口中心至樑頂部表面的距離。

修改所有洞口

1. 選擇樑。選擇所有樑洞口。

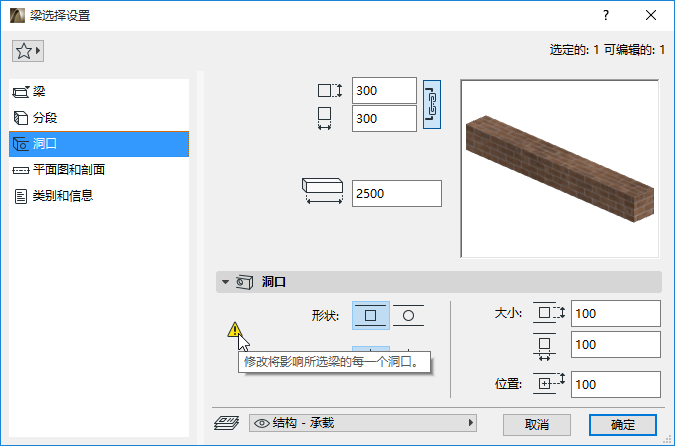

2. 開啟樑選擇設定 - 通過洞口面板同時修改所有樑洞口（或使用訊息框內的控制項）。





圖形化移動樑的洞口

• 沿著樑橫向移動一個洞口（平面圖或3D）
• 沿著Z軸上下移動一個洞口（3D）





彎曲樑上的洞口

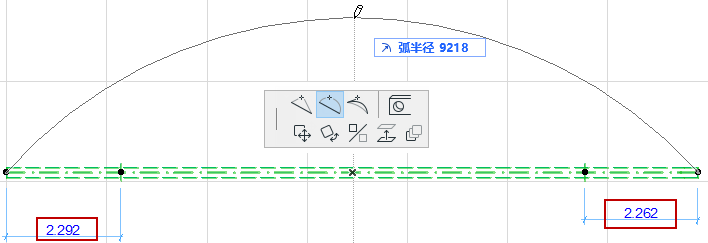

假設您把洞口放置在直樑中 (位於來自樑的任一端的給定距離)，然後您彎曲樑(按照下圖所示)。

在 樑的洞口位置 對話框中可選擇如何處理彎曲樑上洞口的新位置：

保持距離：洞口距離最近的樑末端（沿弧樑中心測量）的測量距離保持不變。

保持比例關係：洞口與樑末端保持成比例的距離，如前所述。
