山牆屋頂

  1. 繪製建築的平面圖輪廓（即外牆），
  2. 啟動屋頂工具，使用“多平面”幾何方法，和“矩形山牆屋頂”構造方法（這在“山牆”構造方法旁邊的彈出框中查找）。

  3. 在屋頂設定中，調整主屋頂的參數（如傾斜度、屋簷懸挑），
  4. 兩次點擊來放置屋頂的矩形軸線。

    CreateGable1.png     CreateGable2.png

  5. 建立的山牆屋頂是一個單一的、多平面屋頂元素。


觀看視頻

將屋頂平面改成山牆

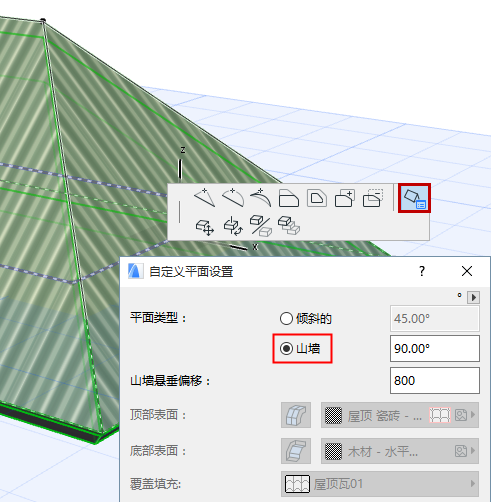

在3D視窗中：

  1. 選擇多平面屋頂，
  2. 查找要改成山牆的屋頂平面上的軸線。
  3. 點擊來彈出彈出式小面板，並選擇自定義面板設定選項。
  4. 在出現的對話框中，選擇山牆以將所選平面定義為山牆。


另一種方法：

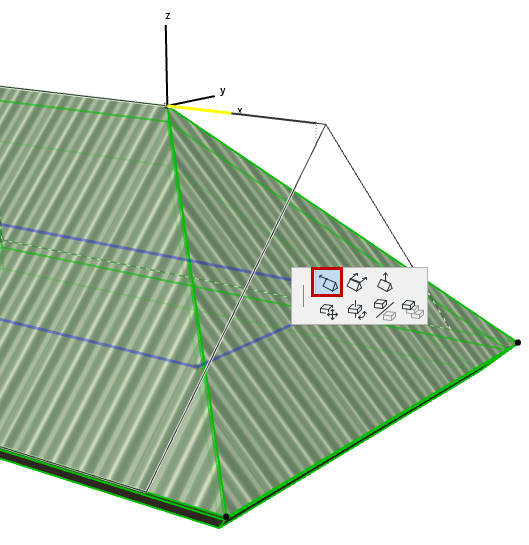

  1. 在3D視窗中，選擇屋脊的端點。

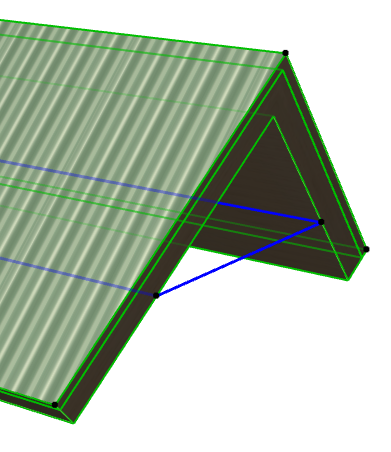

  2. 從彈出式小面板中，用拉伸水平屋脊選項拖動屋脊端點，直到該端的平面變成垂直為止（游標捕捉到垂直位置，這樣就更容易）。

    RidgetoGable.png   RidgetoGable2.png
