牆參考線

每個牆都有一個參考線 和一個方向。如果切換到開，在牆的參考線在平面圖中可視：

視圖 > 螢幕視圖選項 > 牆 & 樑的參考線

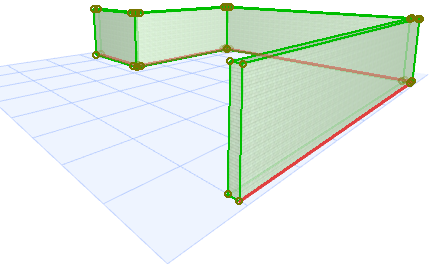

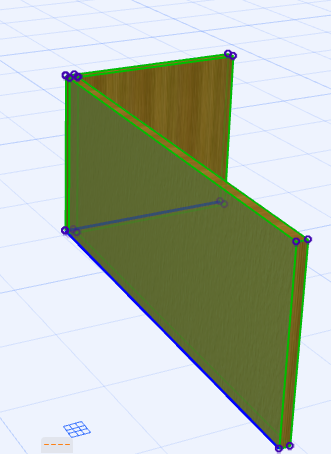

在3D視窗中，所選牆的參考線用不同的顏色顯示：可以用選項>工作環境>選擇和元素訊息的“3D中的參考線”設定來改變這種顏色。

參考線的作用

清除交叉的參考線有助於牆達到精確的連接，關聯到核心的參考線允許在不移動核心位置的情況下編輯飾層。

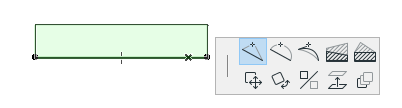

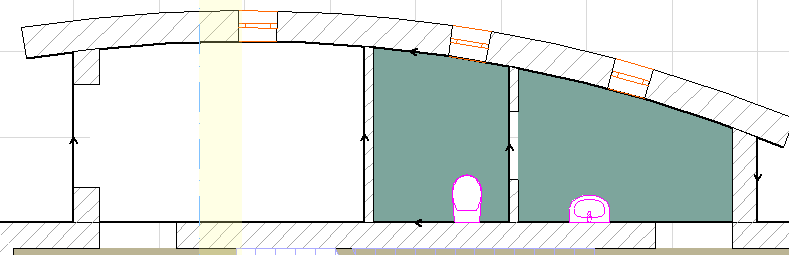

參考線建立了用於選擇、移動和轉換牆的熱點和邊緣。一些彈出式小面板編輯命令只有通過點擊所選牆的參考線才能進入，如這裡的兩個圖片所示：
參考線的位置決定了牆的 “外” 和“內” 表面。使用牆設定模型面板中的控制項，單獨的表面材質可應用於牆的“外” 和“內” 表面。

牆的方向

由參考線上的箭頭指示的牆的方向，是由定義牆端點的順序定義的。

註：曲面牆和多邊形牆的方向是固定的，並且不能翻轉。

註：使用編輯 > 參考線和平面命令，您可以修改所選牆類型元素的參考線和位置。

參見修改牆的參考線和反轉牆的方向。

修改牆參考線的位置

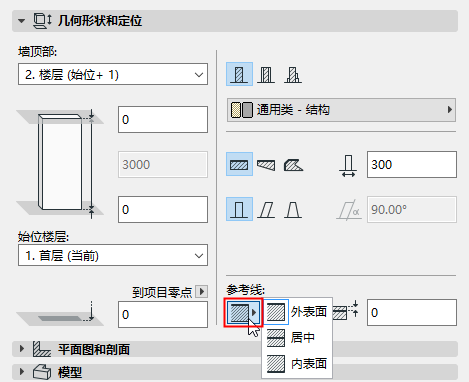

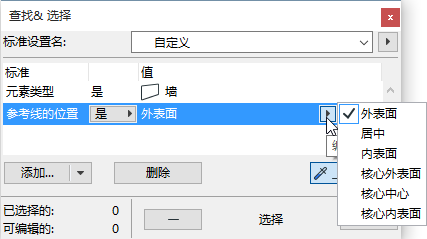

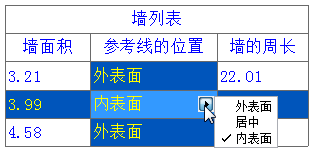

使用牆設定中的訊息框或幾何形狀和定位面板來選擇參考線的位置。點擊快捷鍵“C” 重複循環牆訊息框中的參考面板選項。

基礎牆的參考線

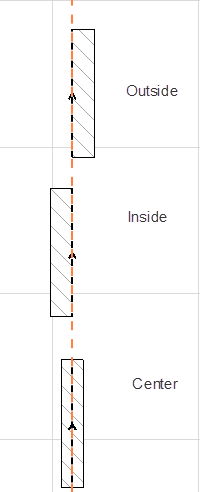

一個基礎牆有三條可能的參考線：沿外表面、內表面或中心。

預設情況下，參考線沿“外表面”運行。

複合牆的參考線

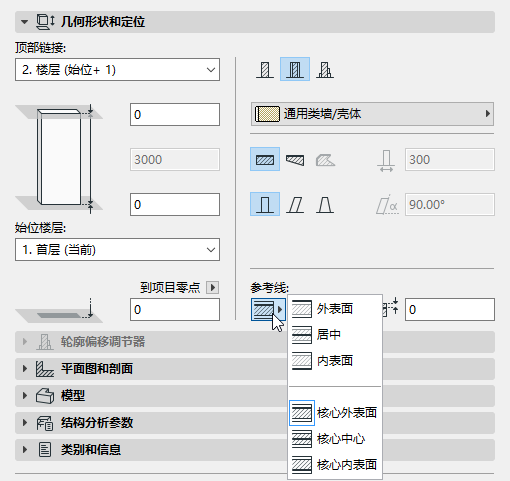

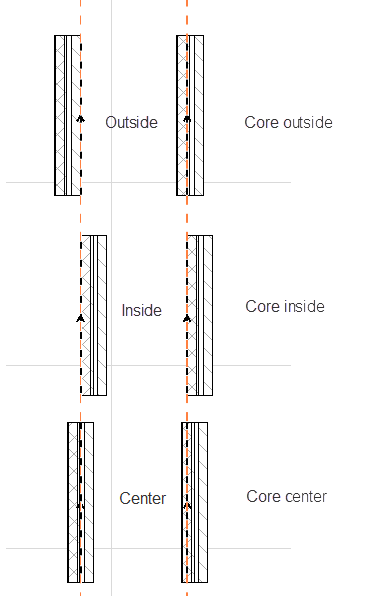

一個複合牆有六條可能的參考線：牆的外表面/中心/內表面，加上牆核心的外表面/中心/內表面。

註：如果選擇的複合構造沒有核心，那麼與核心有關的參考線的選擇將禁用。

預設情況下，參考線沿外表面運行。

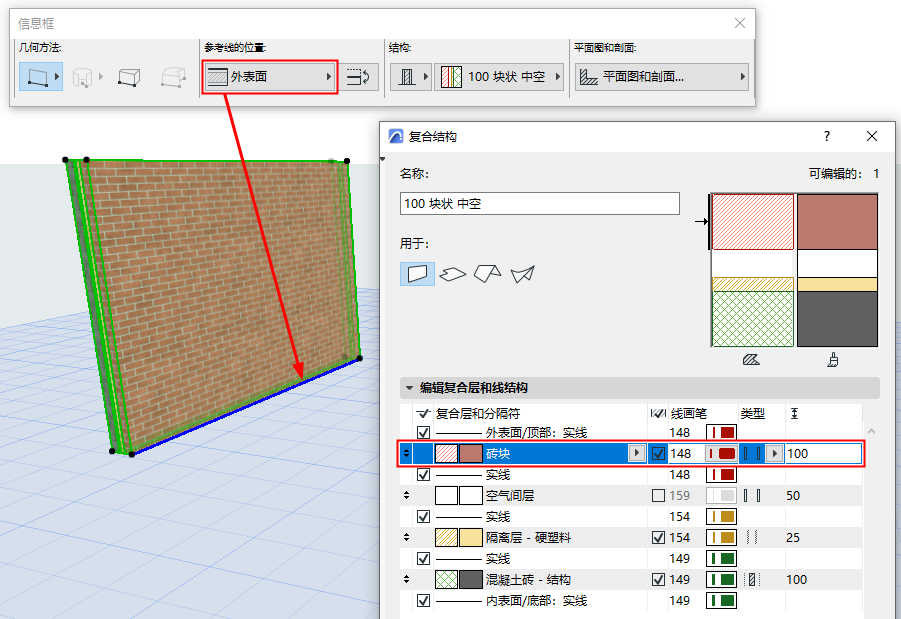

對於複合牆，“外”表面是在複合設定的複合牆皮中第一個被列出。

觀看視頻

梯形牆的參考線

一個梯形牆有兩條可能的參考線位置：外表面或核心外邊（如果它有核心）。

見建立梯形牆。

多邊形牆的參考線

牆設定中的參考線控制項不能用於多邊形牆。(多邊形牆參考線不用通過彈出式小面板靈活的移動。)

截面 (複雜)牆的參考線

截面 (複雜) 牆的參考線取決於在截面管理器/編輯器中定義的用戶原點。

參考線偏移量

如果適用一個“外表面” 或 “內表面”參考線，輸入一個正數偏移將參考線向牆的中心（或核心中心）移動。一個負數偏移將把參考項移動的遠離中心 (或核心中心)。（如果參考線在中心，偏移量則不可用）。

由於您調整了參考線的位置，請注意牆體將橫向移動。參考線停留在原地。

註：與此相反，當使用修改牆的參考線命令完整保留牆的位置，及/或洞口鏡射時，移動參考線。

參見修改牆的參考線。

沿參考線翻轉牆

該命令將沿其參考線翻轉 (或鏡射) 所選的牆。參考線保留在原地，但是牆的主體翻轉到另一側。注意洞口不能修改其洞口方向。

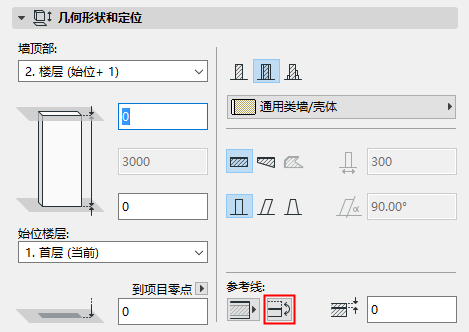

該命令在牆的訊息框，以及牆設定的幾何形狀和定位面板中可用。

註：當使用修改牆的參考線命令完整保留牆的位置，及/或洞口鏡射時，移動參考線。
