自定義屋頂平面

對於多平面屋頂，可自定義任何一個平面，使其表面、屋簷懸挑和傾斜度不同於對整體屋頂生效的屋頂設定。

要開啟自定義平面設定對話框：

  1. 選擇屋頂。

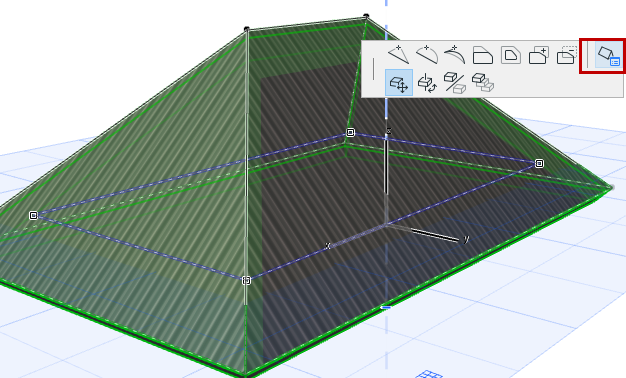

  2. 點擊要自定義的屋頂平面的軸線。
  3. 從彈出式小面板選擇自定義平面設定：

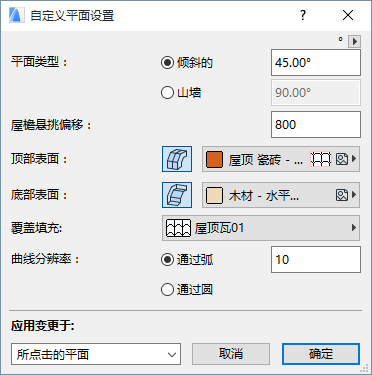

在此設定一個或多個以下自定義設定：

  • 傾斜度
  • 屋簷懸挑：
  • 頂部或底部表面(僅對傾斜屋頂的平面有效)
    註： 為應用自定義邊界表面，使用自定義邊界設定。

    參見自定義屋頂或屋頂洞口的邊緣。

  • 覆蓋填充

應用變更

應用變更於：選擇以將自定義設定應用於：

  • 所點擊的平面 (預設情況下)
  • 所點擊的層高 (當前屋頂層的所有平面；這隻對多層屋頂有意義)

    參見添加屋頂層。

  • 所有平面

屋頂設定中的自定義值

在屋頂設定中，對屋頂傾斜度、屋簷懸挑、表面及/或曲線分辨率所顯示的值不會改變，因為它們反映整體屋頂的設定。

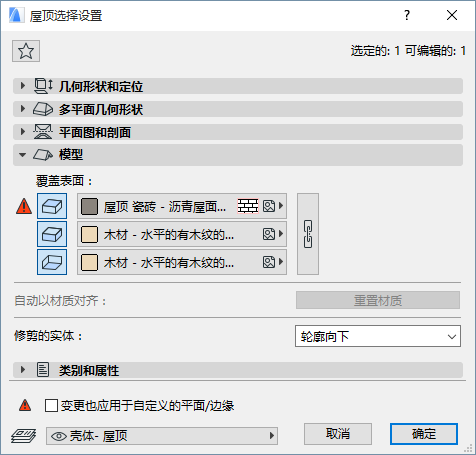

然而，對於至少有一個屋頂平面或邊緣是不同的、自定義的設定的那些控制項旁邊，將出現一個 黃色補丁。

如果您在對話框仍處於開啟狀態時修改了屋頂設定中的一個值，黃色補丁 (表示 “自定義平面”)變成紅色陰影。這就是說屋頂平面設定將修改：您也想對您自定義的平面應用此修改嗎？如果這樣，勾選屋頂設定底部的複選框（變更也應用於自定義的平面/邊緣）。如果您不選中該複選框，您的自定義平面保持您設定的方式。
