建立屋頂層高線

使用本命令(設計> 屋頂外掛程式 > 建立屋頂層高線) 基於指定的高度值為選中的屋頂放置層高線。

放置屋頂成高線之後，可在那裡放置層高標註來指明標高。

註： 屋頂層直線可以被放置在單平面和多平面屋頂上。但是，在多平面屋頂，確保您不使用衍生的交集模式。(轉到選項 > 專案個性設定 > 衍生，並確保“使用衍生交集模式”複選框不被啟動。)
  1. 在平面圖上選擇一個屋頂。
  2. 使用 設計> 屋頂外掛程式 > 建立屋頂層高線，

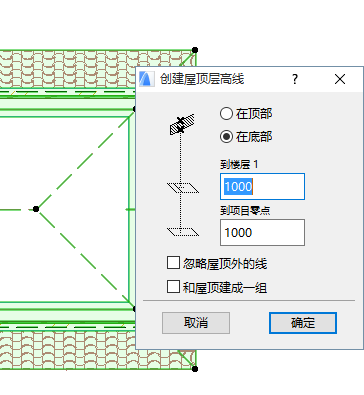

  3. 在出現的對話框中設定首選項，然後點擊確定。
    • 在頂部/在底部：選擇測量到屋頂頂部表面還是到底部表面的高度值。
    • 指定屋頂層高線的高度水平：使用輸入字段（當前樓層層高或專案零點）定義想要的屋頂層高線高度。
    • 忽略屋頂外部的線：勾選此對話框，忽略處於屋頂平面圖多邊形外的層高線。

      如果禁用該複選框，將繪製所有生成線。在這種情況下，在屋頂多邊形以外的層高線將被繪製成和它們所屬屋頂的軸線一樣長。

    • 和屋頂建成一組：勾選此對話框，與其所屬的屋頂組合層高線。
      註： 如果暫停組合開關處於啟動狀態的話，這個選項是灰色的。

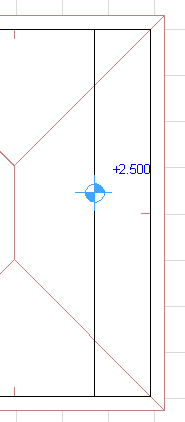

      RoofLevelLines.png   RoofLevelLines2.png

      見樓層標高標註。
