將元素修剪到單平面屋頂

為將其他元素調整到一個單平面屋頂，可以使用修剪功能，在以下章節中描述：

使用修剪到單平面屋頂功能

要將元素修剪到屋頂，使用設定 > 屋頂外掛程式> 修剪到單平面屋頂 命令。

修剪到單平面屋頂功能是不相關的。修剪到屋頂，僅可用於單平面屋頂，建立一個靜態、改變了幾何形狀的牆。

要在屋頂與其它元素之間建立相關聯的修剪，參見將元素修剪到屋頂或殼體。

屋頂可修剪下面元素的頂部或底部

只有元素在任意點與單平面屋頂相交，並在修剪到單平面屋頂對話框勾選了屋頂的元素類型才能修剪元素。

在3D視窗中使用修剪到屋頂通常是最簡單的，在視窗中可以看見屋頂與其它結構元素的空間關係。

只有從以上類型選定了至少一個屋頂或一個元素，修剪到屋頂命令才可用。

要將元素修剪到屋頂，按照這些步驟進行：

執行下列其中一個操作：
- 選擇想修剪的元素記住，只有在任意點與屋頂相交的元素才能修剪）；或
- 選擇要修剪元素所到的屋頂；或
- 選擇元素屋頂都。
屋頂及/或元素的選擇縮小修剪的範圍：
- 如果只選擇屋頂，則修剪所有符合條件的元素
- 如果只選擇元素，它們將被修剪到所有符合條件的屋頂。

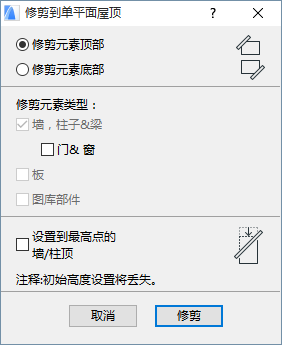

使用設計 > 屋頂外掛程式> 修剪到單平面屋頂 來調出 修剪到單平面屋頂對話框。
勾選要修剪的元素類型（如果在彈出對話框前已經選擇了某些元素，這些複選框則顯示為灰色。）
點擊想要的修剪選項，這取決於所要修剪的、符合條件的元素的哪一部分：
- 修剪元素頂部：修剪屋頂以上的元素部分
- 修剪元素底部：修剪屋頂以下的部分。
點擊修剪並查看結果。

即使隱藏屋頂或修剪的元素，將它們彼此分開，或者甚至刪除正在執行的屋頂，修剪依然有效。

如果用一個完全穿過一面牆的屋頂修剪該牆，原來的牆將被剪切成兩面牆：一面是被修剪屋頂剪切的牆，另一面是獨立並未被剪切的牆。

修剪元素時可以是臨時的、僅供視覺顯示的或最終確定的。

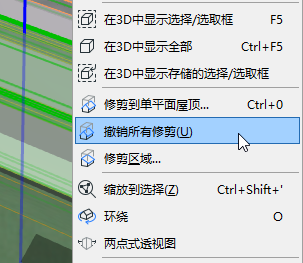

可恢復臨時修剪到屋頂後的元素。如果一個元素已經被修剪到屋頂，撤銷所有修剪命令被啟動：

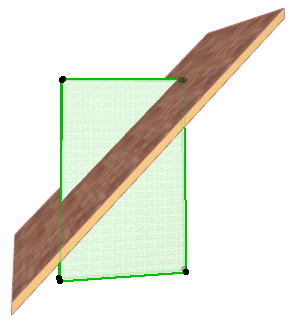

在預設下，修剪牆或柱到屋頂也會改變修剪的元素高度。如此圖像所見，修剪的牆的選擇點依然處於它們在修剪前的位置。

如果想重新計算修剪元素的高度來反映修剪的幾何形狀，則點擊複選框：

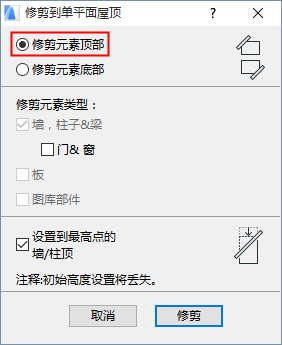

修剪到單平面屋頂對話框底部的設定到最高點的牆/柱頂

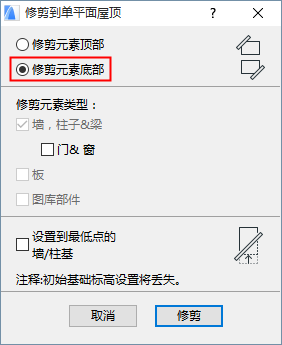

（如果選擇修剪元素底部，複選框則涉及牆/柱基標高（最低點））。

如果勾選複選框，重新計算修剪的牆或柱的高度，使與其最高的修剪高度（如果修剪頂部）或最低的修剪基部高度（如果修剪底部）相等。

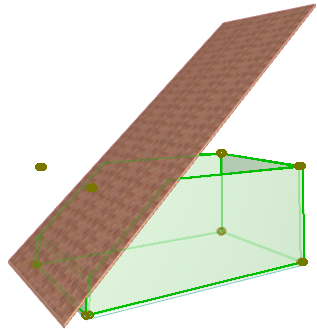

在此修剪中，複選框被勾選。這意味著牆的實際高度（如選擇點所示）已變為修剪牆的最高點。

撤銷所有修剪命令會根據複選框的狀態而產生不同的效果：

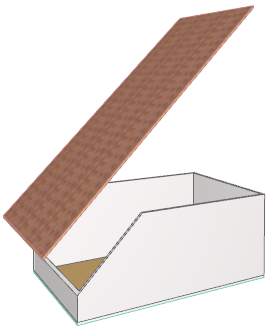

通過將牆、樑及柱修剪到屋頂，可在它們當中剪切複雜的形狀。不管有多少個屋頂組成部分，牆將總是跟隨它們上面的屋頂的形狀而變化。

藉助設計 > 屋頂外掛程式> 修剪到單平面屋頂命令，板也可被屋頂較低或較上的斜度修剪。

雖然其它元素可以部分修剪，但板始終是沿著屋頂及板的整條剖面圖線進行剪切。而且，板的修剪邊緣即使被傾斜的屋頂修剪後，也始終是垂直的

（然而，可手動調整板的邊緣角度。

可以使用遠處的屋頂，甚至是在給定樓層上顯示其輪廓的其它樓層上的屋頂，將元素修剪到該特定屋頂的平面。這種情況的修剪到單平面屋頂命令不生效（它只在元素互相相交時才生效）。但在用遠處的屋頂修剪時，可使用鍵盤快捷鍵。

確保選擇了屋頂工具。
選擇要剪切的元素，然後Ctrl－點擊（Cmd－點擊）要用來剪切它們的一條屋頂邊緣或一個屋頂節點。反過來做也可以：選擇要剪切的屋頂，然後用Ctrl+點擊（Cmd+點擊）要剪切的獨立元素。
註：無論牆/樑/柱是否在一個屋頂下面，都可以被剪切。請確認為初始矩形牆/樑/柱設定了足夠的高度，這樣就可以正確地進行剪切。

見相交單平面屋頂。
