合併修剪元素

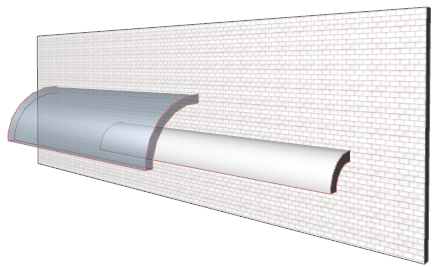

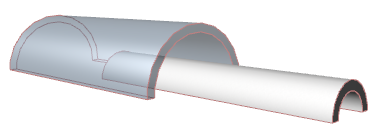

假設用以下兩個殼體設計開始，然後有一面牆穿過它。



用牆不延伸到任何一個殼體之上的方式，對該牆進行修剪。殼體本身還要保留原樣。

解決方案是，將兩個殼體的修剪主體結合，不修剪 殼體本身。然後用結合的修剪主體，一步將牆修剪。

1. 兩個殼體都選擇。

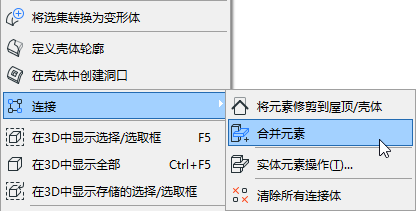

2. 從上下文選單中，選擇 連接 > 合併元素 (或 設計 > 連接 > 合併元素)。





您已合併了殼體的修剪主體，而沒把殼體本身的任何部分修剪掉。

現在將這個合併而且未動過的殼體合成用作修剪元素，可在牆上執行自動修剪程序：

1. 將牆和殼體一起選擇。

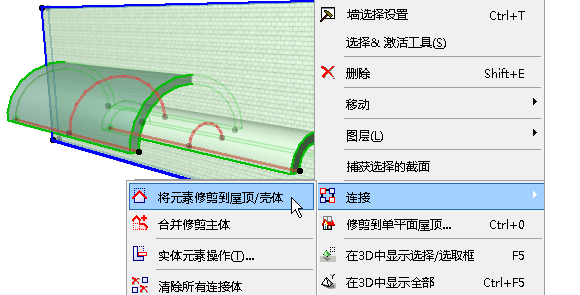

2. 從上下文選單中，選擇連接>將元素修剪到屋頂/殼體（也可從標準工具列中選擇）。





3. 在出現的對話框中，點擊修剪。

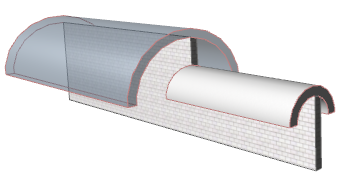

4. 在3D中查看結果。
