建立MEP物件
MEP物件的詳細程度定義
|
選定的2D視圖詳細程度
|
預設LOD
|
LOD替代1
|
詳細程度替代值2
|
詳細程度替代值3
|
|
完全的
|
完全的
|
中
|
低
|
系統2D邊界框
|
|
中
|
中
|
低
|
完全的
|
系統2D邊界框
|
|
低
|
低
|
中
|
完全的
|
系統2D邊界框
|
|
選定的3D詳細程度
|
預設LOD
|
LOD替代1
|
詳細程度替代值2
|
詳細程度替代值3
|
|
完全的
|
完全的
|
簡化
|
示意性的
|
3D視圖未顯示
|
|
簡化
|
簡化
|
示意性的
|
完全的
|
3D視圖未顯示
|
|
示意性的
|
示意性的
|
簡化
|
完全的
|
3D視圖未顯示
|
附加的組件/任務
- 對於MEP物件，三維表達要求使用MEP連接物件（可在MEP圖庫> MEP連接中找到），以促進MEP物件的自動連接。
- 該MEP連接組件必須被分配到3D模型（高精度）中。
- 對於風管/水管內置設備圖庫部件，必須至少有2個MEP連接，分配給三維模型（高精度）。這些必須放置在朝向相反方向的單個軸上。

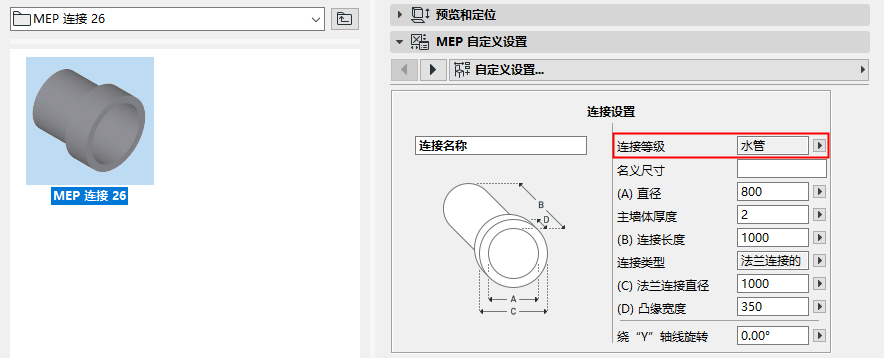

- 當建立風管或水管的MEP圖庫部件時，請確保MEP連接組件被分配到相應的連接類別：風管或水管
