建立門和窗

門和窗的詳細程度定義

一種特殊方法適用於門和窗圖庫部件。

LPM分配	與相應模型視圖選項（MVO）一起顯示的內容位於：門，窗和天窗符號的細節級別
2D 公差（高精度）	平面圖符號（高精度）
2D 公差（中精度）	平面圖符號（中精度）
2D 公差（低精度）	平面圖符號（低精度）

牆洞是為適應整個門/窗結構而從牆體切開的部分。

牆孔寬度等於單位標註寬度加上任何水平公差。

牆洞高度等於單位標註高度加上任何垂直度公差。

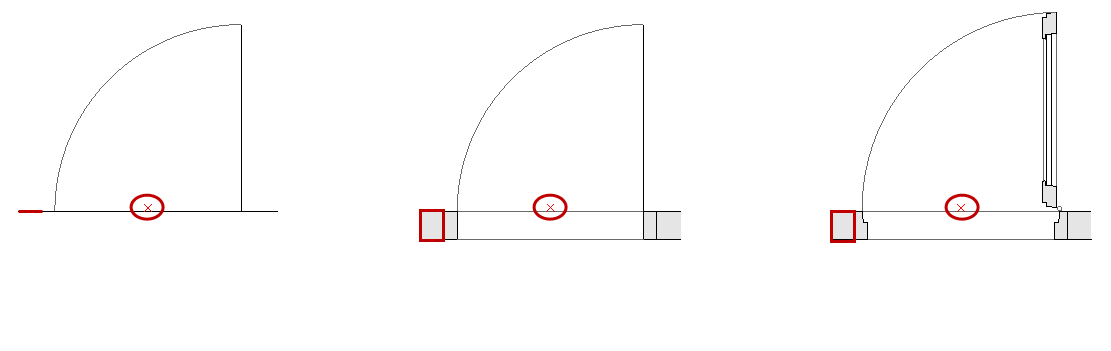

2D公差符號必須始終繪製在門/窗2D符號的左側（使用Archicad 2D工具），其寬度與門/窗圖庫部件中所有使用的2D符號相同。

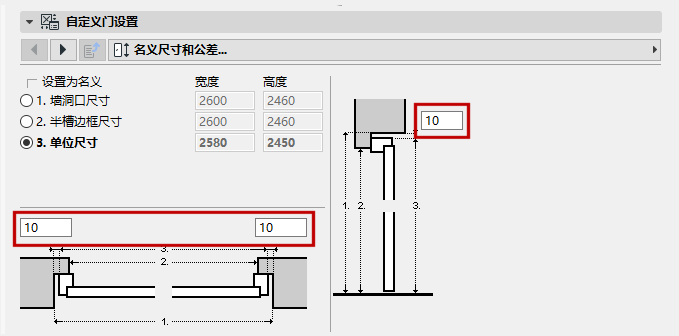

2D公差符號將自動添加到右側、頂部和底部的門/窗邊緣，並被參數化地調整到牆孔邊緣。3D模型將根據2D符號中定義的公差寬度和門/窗框厚度自動建立。公差寬度和公差表面將作為參數值自動添加到門/窗的使用者介面上。

LPM分配	與相應模型視圖選項（MVO）一起顯示的內容位於：用於圖庫部件的雜項設定
洞口開啟線（鉸鏈方向）高精度	顯示洞口線（鉸鏈方向，高精度3D）
洞口開啟線（鉸鏈方向）低精度	顯示洞口線（鉸鏈方向，3D簡化）
洞口開啟線（鉸鏈方向）示意圖	顯示洞口線（鉸鏈方向，3D示意）
洞口開啟線（把手方向）高精度	顯示洞口線（把手方向，高精度3D）
洞口開啟線（把手方向）低精度	顯示洞口線（把手方向，3D簡化圖）
洞口開啟線（把手方向）示意圖	顯示洞口線（把手方向，3D示意圖）

洞口線、鉸鏈和把手的設計原則

圖 4. 把手洞口線方向

圖 5. 鉸鏈洞口線方向

LPM允許使用Archicad 3D工具在三維模型中定義任意數量和方向的洞口線和/或洞口操作符號。3D洞口線可以通過變形體工具來定義（設定為線幾何方法）。

也可以使用例如3D文字圖庫部件（來自標準Archicad圖庫）來定義任何固定的文字註釋。

考慮到洞口線方向的不同標準，LPM提供了2套分配方案，將洞口線方向定義為“鉸鏈方向”或“門把手方向”。

洞口線方向控件（位於模型視圖選項和圖庫部件使用者介面）允許用戶根據需要翻轉其定位。

請注意，安裝3D把手的選項僅適用於“3D模型--高精度”的詳細程度。

LPM允許定義任何數量和方向的把手安裝類型，分別用於洞口的內部和外部表面。把手安裝的類型可以從標準的Archicad類型或任何自定義的組件把手圖庫部件（位於加載的圖庫）中選擇。

把手位置的設計原則

使用可由變形體工具定義的3D線（設定為線幾何方法）。

定義（變形線）

變形體原點將被用作定位點（在3D空間中，所以變形體線必須定位在門/窗表面），而線的方向將被用作把手安裝的方向。線的長度並不影響最終的把手位置或形狀。用於設計的變形體線和最終的把手模型的關係如下圖所示：

分配類型將定義把手與門窗內部或外部表面的相對方向。

以下的標準Archicad圖庫中的門或窗參數化元素和功能將被自動添加到每個門或窗中：
