LOD推薦

建議的2D符號的詳細程度

請考慮比例尺的筆粗細和細節外觀——如果比例尺過大，則太過詳細的2D表達可能難以閱讀。

二維符號的詳細程度示例

圖 1. 窗：低、中、高精度的詳細程度分配

圖 2. 門：低、中、高精度的詳細程度分配

圖 3. 物件：低、中、高精度的詳細程度分配

建議的3D模型詳細程度

建立非常詳細的3D模型會導致多邊形過多，從而降低Archicad的速度。下面是幫助您在不影響性能的情況下建立圖庫部件的提示：

• 一般情況下，建立詳圖時應避免使用低於1:20的比例（例如1:10或1:5等）。
• 簡化窗框/窗扇剖面或組裝截面的形狀
• 不要對不必要的元素進行建模（如果可能的話），如門/窗密封條、詳細的門/窗鐵件、緊固件和類似的東西。
• 避免建立過多的彎曲表面。
• 建立半徑非常小的曲面將導致切面的出現；最好的辦法是將其簡化。(簡化使用的一個典型例子，是門或窗框架和窗扇上擠出的鋼/鋁截面）。
• 對於應該在剖面圖上顯示為單條線的元素，使用變形體工具（厚度為零的平面）（例如，示意性詳細程度的3D模型中的玻璃窗或門扇/窗扇）。

三維模型的詳細程度示例

圖 4. 窗：示意性的、簡化的、高精度的詳細程度分配

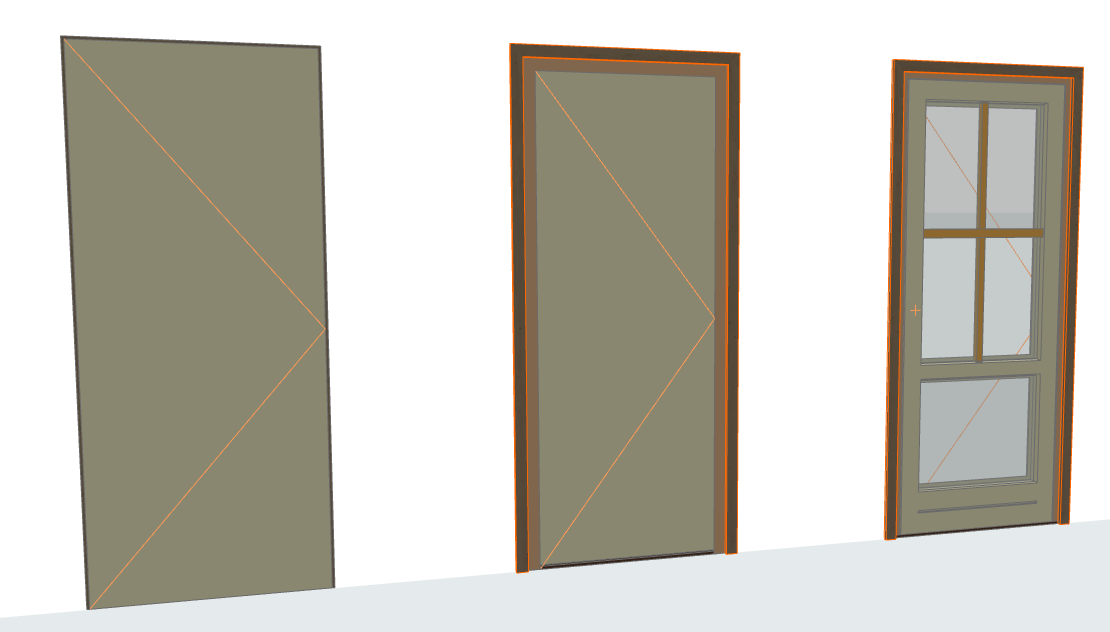

圖 5. 門：示意性的、簡化的、高精度的詳細程度分配

圖 6. 物件：示意性的、簡化的、高精度的詳細程度分配
