Library Part Maker 彈出式小面板

開啟圖庫部件建立器彈出式小面板

選擇以下命令開啟彈出式小面板：

• 設計>設計外掛程式>圖庫部件建立器
• 視窗>面板>圖庫部件建立器

選擇和高亮顯示

使用彈出式小面板來幫助您識別和選擇特定的圖庫部件和組件：

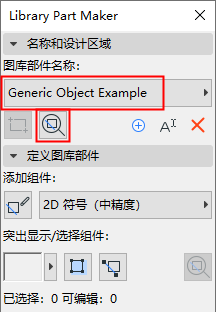

放大到設計區域

1. 從彈出的視窗中選擇一個圖庫部件名稱。
2. 點擊縮放按鈕，放大到平面圖上的設計區域

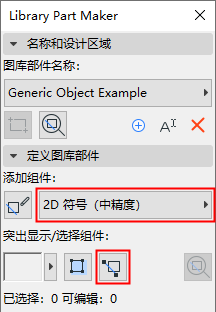

按類型選擇組件

1. 從彈出的視窗中選擇一個組件類型（例如，2D符號--中精度）。
2. 點擊選擇組件按鈕。





該類型的所有組件現在都在平面圖中被選中。

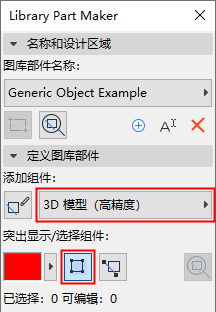

按類型突出顯示組件

1. 從彈出的視窗中選擇一個組件類型（例如，3D模型--高精度）。
2. 點擊突出顯示組件的切換按鈕。

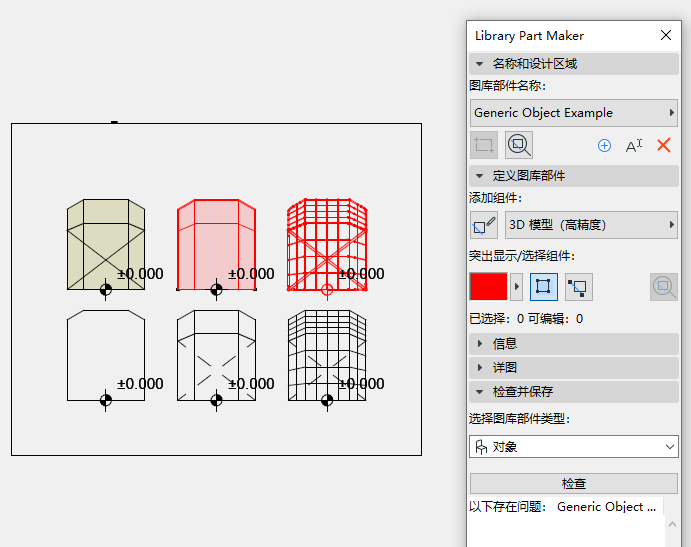

所選類型的所有組件現在都在平面圖中突出顯示。

要刪除高亮部分，請再次點擊突出顯示組件按鈕。

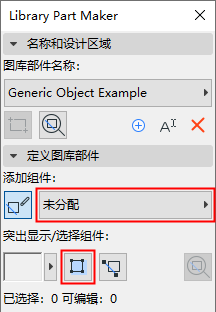

突出顯示未分配的組件

• 從彈出視窗中選擇“未分配”的組件類型
• 點擊突出顯示組件的切換按鈕。

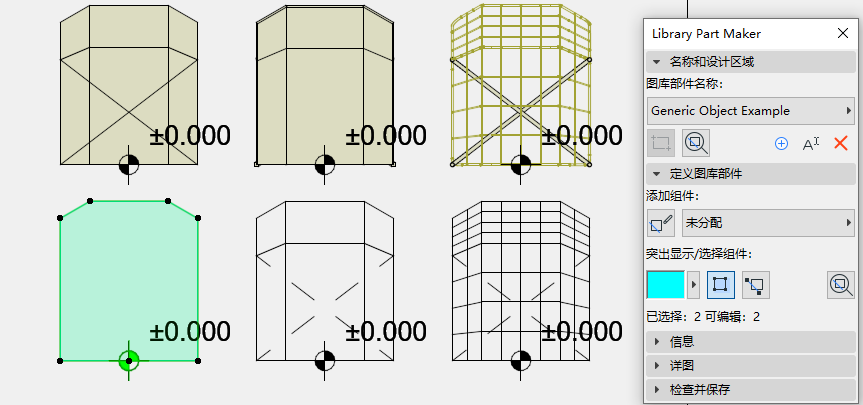

現在，平面圖上所有沒有被指定類型的組件都被突出顯示。

要刪除高亮部分，請再次點擊突出顯示組件按鈕。

設定高亮顏色

點擊突出顯示的預覽旁邊的彈出視窗，進入其顏色設定界面。您可以為未分配的組件設定單獨的顏色和透明度（在3D視窗中該功能很有用）。
