立面圖

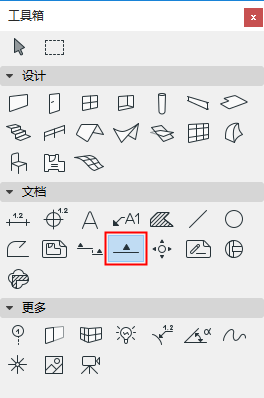

該工具可建立立面視點，該視點可能鏈接或未鏈接標記。

與剖面圖相比：

• 立面圖通常不"穿過" 結構，而是從遠點建立結構的橫截面視圖。
• 立面圖的範圍沒有"零深度"選項。
• 立面圖標記通常與剖面圖標記不同；因此立面圖設定中的標記選項與剖面圖設定中的標記選項不同。
• 不像剖面線，立面線只是螢幕上的標記項，不在佈圖上顯示。

  參見標記範圍線的顯示。

其它所有方面，立面圖工具與剖面圖工具操作的方式相同。

• 要建立立面圖視點，必須在平面圖上放置一個源類型的立面圖標記。
• 所得出的立面圖視點有一個確定其更新過程的狀態（模型或圖形）。
• 立面圖設定模型外觀面板定義了立面圖視點的顯示，而標記和標記頂部面板決定了立面圖標記的內容及顯示。
• 只包含參考訊息（不建立視點）的鏈接類型立面圖標記，可以放在平面圖、剖面圖、立面圖、室內立面圖、3D文檔、詳圖或工作圖視窗。
• 也可以放置未鏈接的立面圖標記。

移動立面圖標記

這個選項只可用於立面圖和室內立面圖的標記。

選擇立面線；標記將被選擇，並顯示一個節點。

在這個節點上點擊，並從彈出式小面板中選擇移動立面圖標記命令，然後將標記拖到想要的位置。

即使立面圖被移動或旋轉到新的位置，標記將保留在這個位置。
