顯示並編輯室內裡面標記線和標記範圍

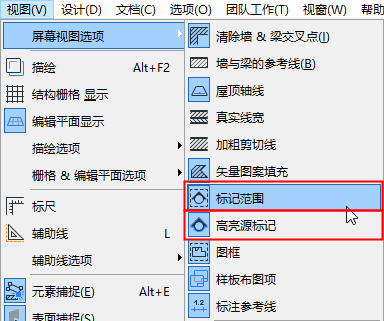

您可以使用下列在 視圖> 螢幕試圖選項中的兩個選項個來改變室內立面圖線/範圍的顯示:

  • 標記範圍：顯示室內立面圖限制線和房間邊界線
  • 高亮源標記：高亮顯示來指示視點的範圍。這個填充的顏色可以在選項>工作環境>螢幕選項中設定。

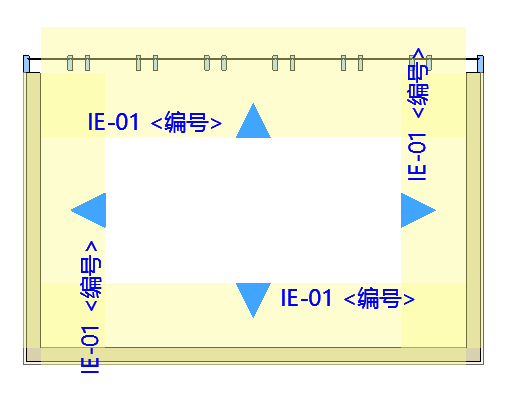

標記範圍開啟(受限的IE視點)

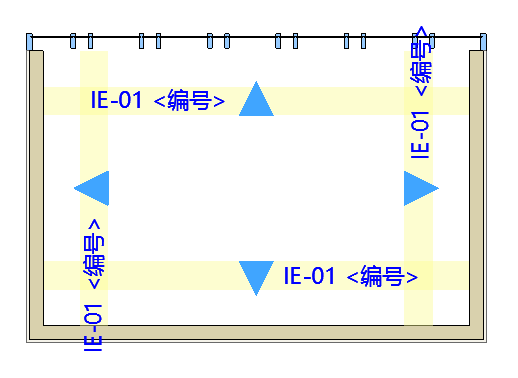

標記範圍開啟(無限的IE視點)

編輯房間邊界

  1. 選擇IE或IE組合：
    註： 如果IE組合使用一個單一的、簡單的標記，選擇標記來選擇整個IE組合。
  2. 使用小面板來編輯直線。
    註： 插入一個新節點，將產生一個新IE視點。
