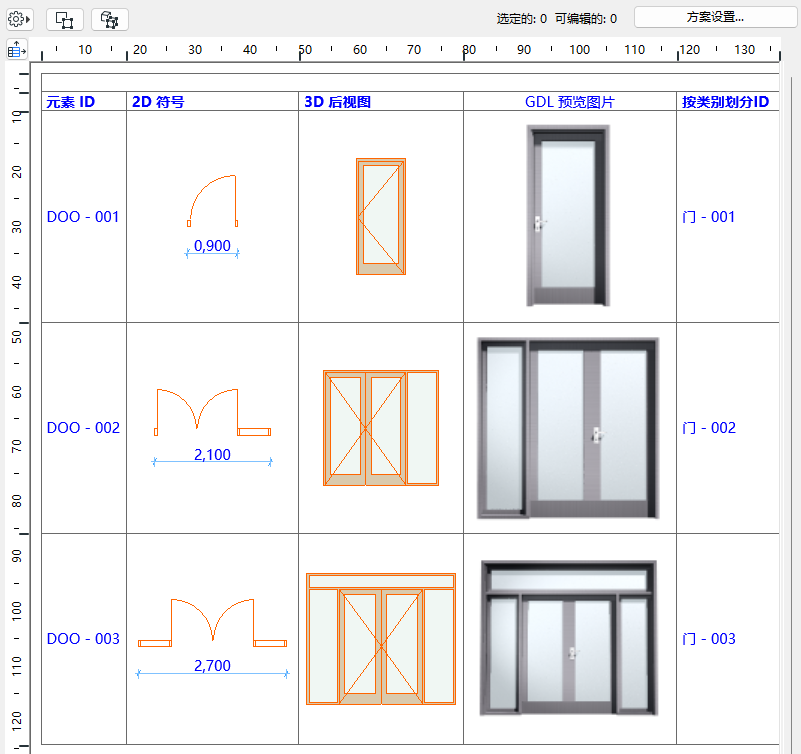

預覽與交互式清單中的圖片

註釋預覽

您可以將關聯標註添加到清單的預覽中。

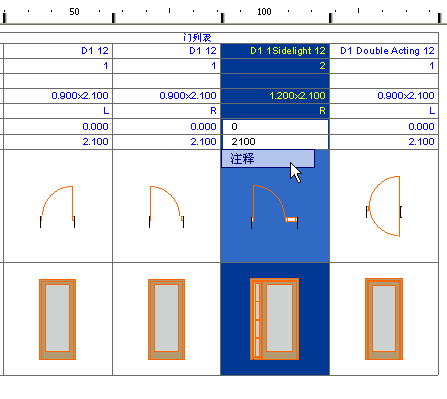

1. 雙擊您想要註釋的單元格，或

   選擇單元格，然後點擊註釋。

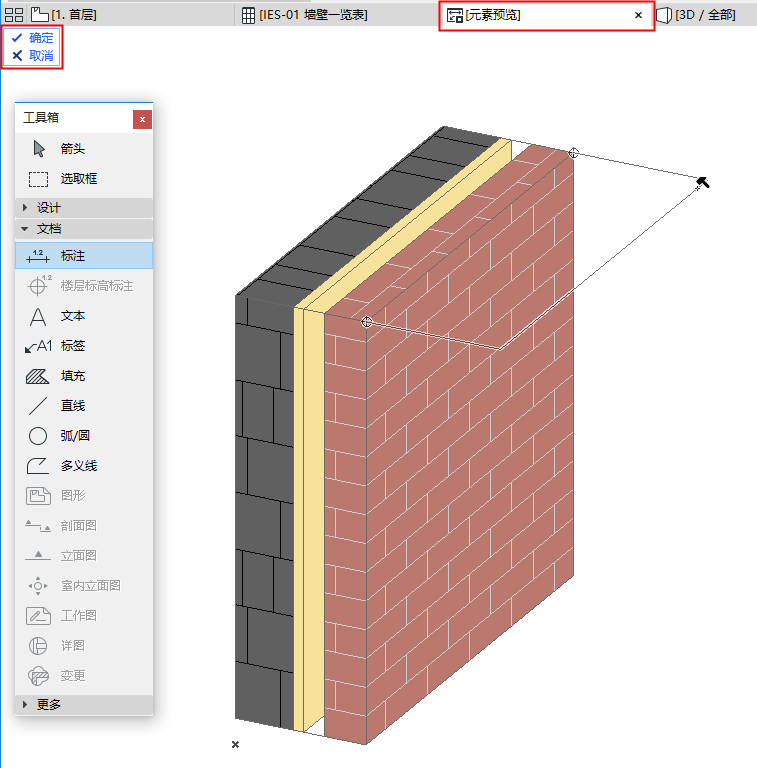

2. 視圖在一個獨立的標籤/視窗中開啟，此視窗題為元素預覽。
3. 使用有效的2D工具來註釋它：標註、標籤、文字。也可使用物件工具從可用圖庫中添加註釋。





4. 點擊最左上方選單中的OK 來關閉此標籤/視窗並將註釋應用到選定的視圖中；或點擊取消 關閉視窗而不應用任何修改。

清單預覽的自動標註(門/窗)

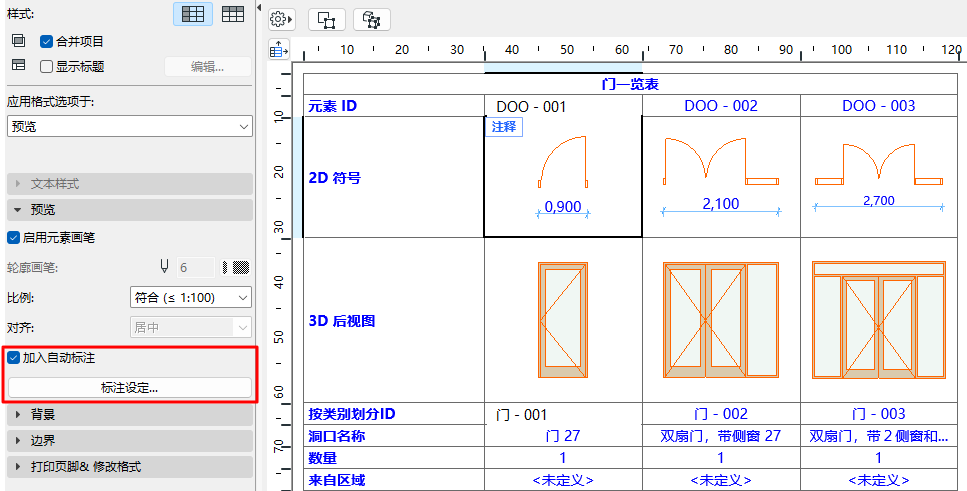

對於顯示門/窗預覽的清單，清單選項包括加入自動標註選項。

勾選此框將自動標註添加到選定的圖片。

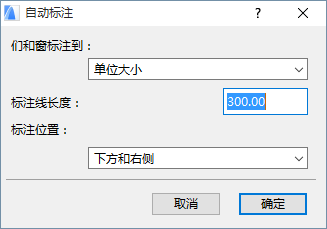

點擊標註設定 ，在彈出的 自動標註對話框中設定圖片的標註選項。

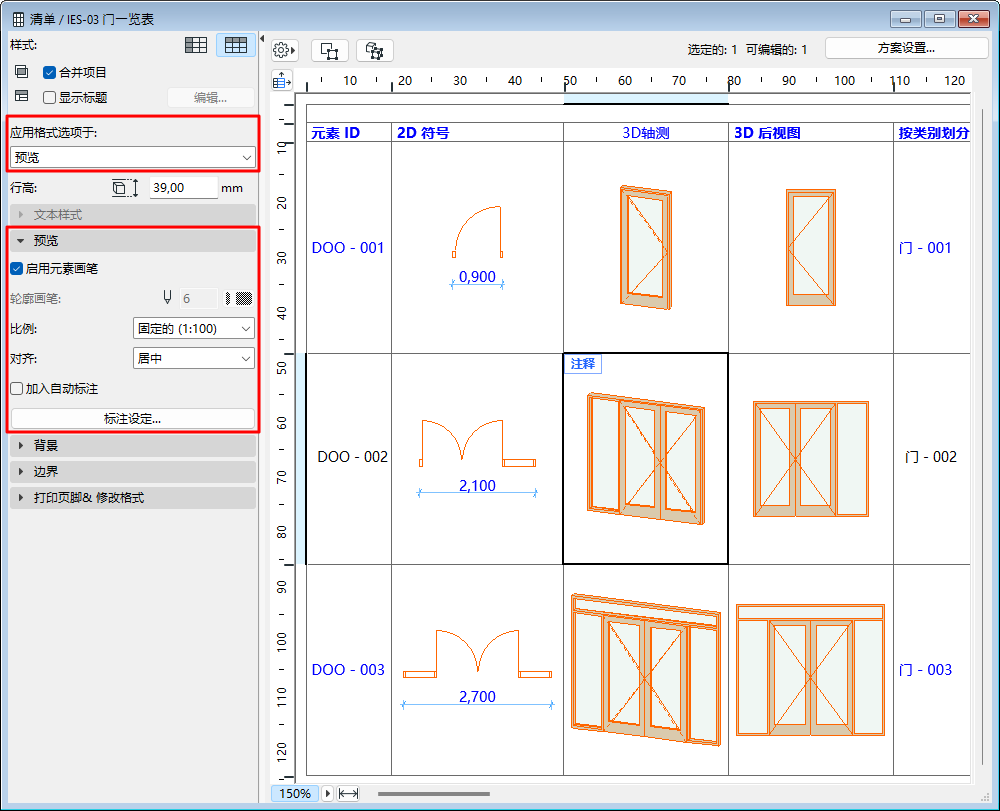

格式預覽圖片

如果應用格式選項至被設定為預覽，或者在清單中選定一個預覽單元，則此面板可用。

啟用元素畫筆：勾選以在清單中使用作為元素定義的陰影作為其預覽圖片。

• 如果未選中此複選框，在以下輪廓畫筆中選擇一種畫筆顏色。

比例：為清單的預覽圖片設定最佳比例。適應確保該圖片適應單元，根據需要縮小預覽（不會放大）。

對齊：將此清單中的預覽圖片對齊在其單元格內：單元格的中間、頂部或底部，或者（僅對2D視圖）從已選參考層（零層、專案零點貨其它定義參考層）中適應相對標高。

加入自動標註：在清單中加入標註訊息預覽。標註是關聯的；如果在專案中修改元素，標註將會更新。
