Archicad中的組件數據

什麼是組件？

具有由一個或多個組件構成的建築材料的任意建築構造元素或圖庫部件。

  • 簡單的板元素具有一種建築材料和一個組件。
  • 複合材料板則因為具有表皮，所以包含多個組件：每個表皮都有一個建築材料，每個表皮都是單獨的組件（即使多個表皮恰好使用了相同的建築材料）。
  • 在截面元素中：每個填充（如“截面編輯器”中所示）代表一個單獨的組件。
  • GDL物件的工作方式則有所不同。使用相同建築材料的物件的所有部件都被視為單個組件。例如，所有都使用相同的玻璃建築材料的多個物件部件被視為單個組件。

在BIM模型中使用組件數據

組件數據可以顯示如下：

  • 交互式清單的組件列表
  • 列出組件數據的標籤
  • 導出的IFC檔案

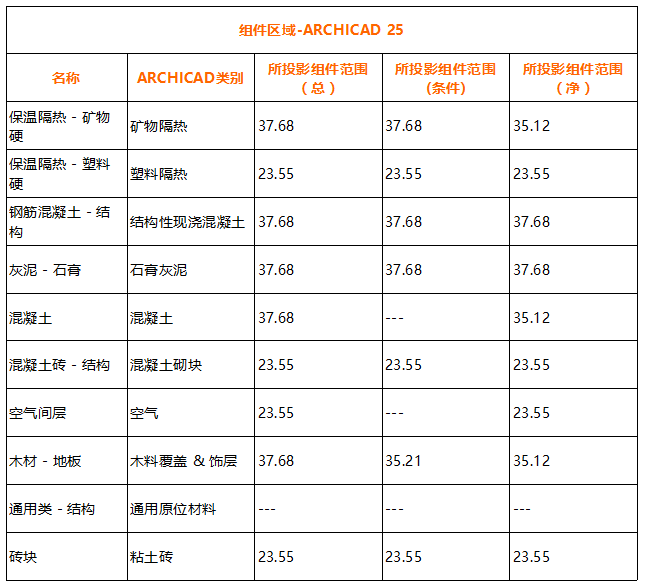

組件列表

組件列表 對列出的有關每個 複合材料組件、配置檔案或基本元素的訊息進行了優化：牆、板、屋頂、變形體、網面，和/或多組件配置檔案元素。



組件列表可能包括：

  • 特定於組件的屬性（請參閱 交互式清單中的組件列表參數 ）
  • 任何建築材料屬性（因為每個組件最多包含一種建築材料）
  • 當然，您可以將元素屬性添加到列表中，但是這些屬性值將反映元素級別的數據（而不是組件的數據）

在組件列表中顯示分類數據

組件本身沒有分類。

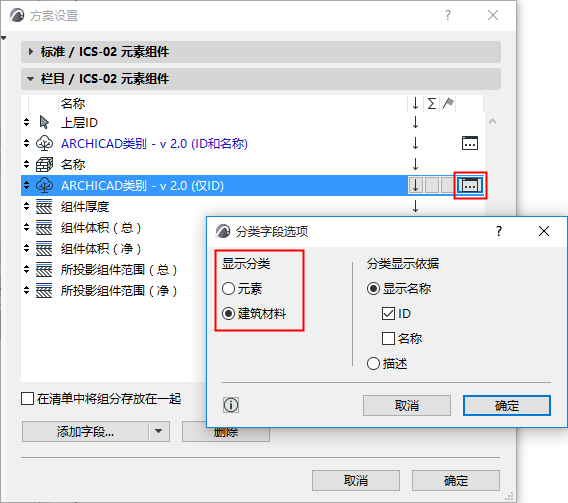

如果您的組件方案包含分類參數：點擊彈出視窗以指定要顯示的分類數據：

  • 按元素（列出包含組件的元素的分類）
  • 按建築材料（列出組件建築材料的分類）
