線類別

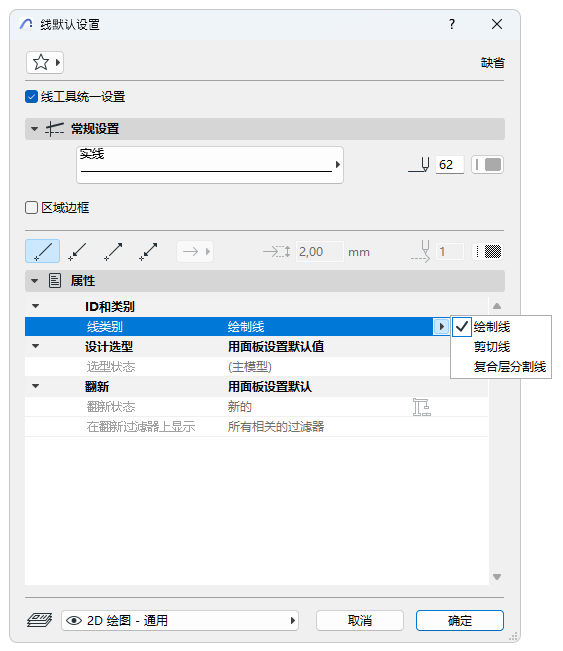

使用線設定的屬性面板來分配線類別。

使用線類型並根據它調整線的圖形覆蓋和導出設定。

三種線類型：繪製、剖切和構造層分隔線。

在預設情況下：

• 所有輪廓線都是“剪切線”
• 所有（複合結構的）表皮分割線都是“表皮分割符”
• 所有其他線都是“草圖”

線類別是有用的

• 如果您已經將一個複合牆分解為組成它的線和填充
• 如果您在二維視窗或截面類型視窗中手動畫線

根據線在平面圖中的功能，為其分配類別。這樣，即使是手繪線也可以被認為是剪切線或複合層分割線。

如果以DXF/DWG格式儲存檔案，分配線類別也很有用：DXF/DWG轉換設定對話框允許把複合層截面分割線導出到一個獨立的自定義圖層。

參見自定義圖層。
