元素訊息

元素訊息面板顯示了平面圖中被選中元素的訊息（比如屬性、標註）。（使用視窗>面板>元素訊息來顯示）。

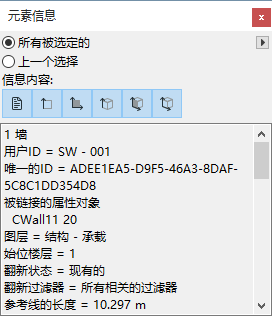

選擇所有被選定的或 上一個選擇來限定哪些是應該考慮的選定的元素。

面板頂部的訊息內容按鈕定義顯示什麼訊息。如果沒有按鈕處於啟動狀態，那麼只顯示選定元素的數量和類型。

六個按鈕顯示，從左到右：

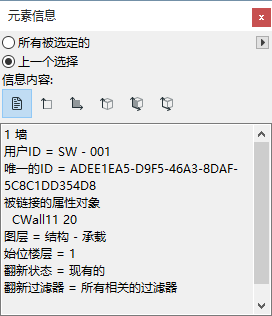

• 類別和訊息

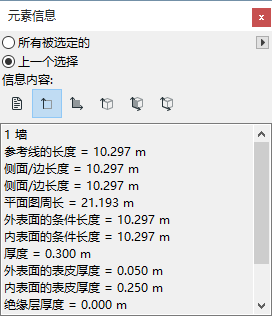

• 長度、周長和厚度值

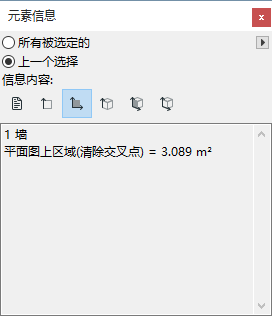

• 面積值

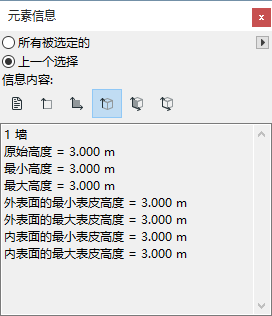

• 高度值

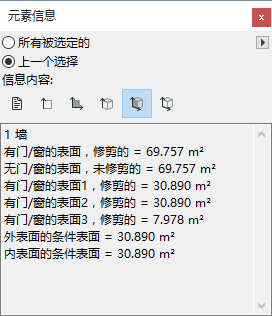

• 表面積值

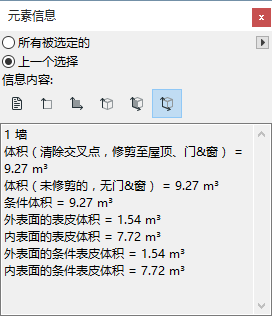

• 體積值

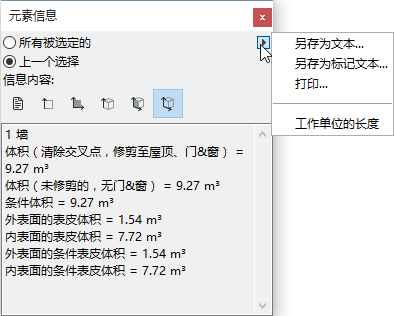

使用面板最右上角的彈出式命令來儲存或列印數據顯示。
