元素ID管理器

使用位於文檔 > 列出附加項 >元素ID管理器 的對話框來基於篩選條件設定專案元素的ID 編號。也可使用它去變更自動生成的ID號碼。設定可以被儲存，並且用於未來的使用。

使用元素ID管理器建立和儲存的配置有助於您準備專案元素，以便更清楚地讀取工程量。

註： 僅可從平面圖中使用此命令。

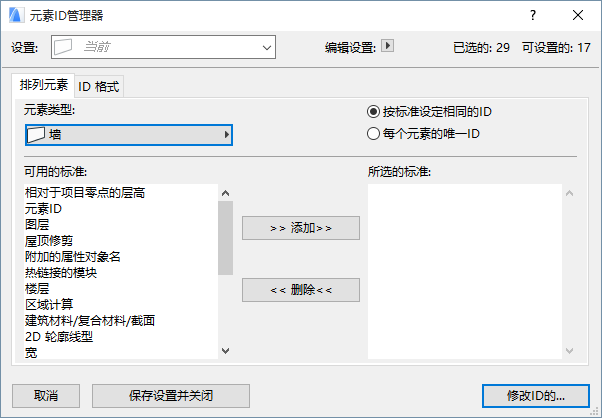

對話框包括兩個標籤頁：元素排序用於定義屬性選擇， ID格式用於自定義ID集。



排列元素

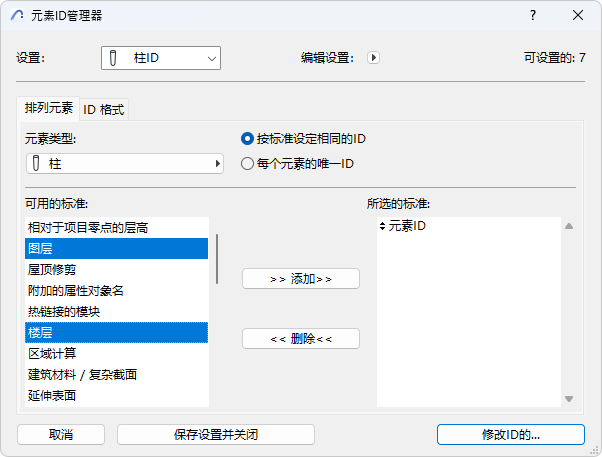

當排列元素標籤頁處於啟動狀態時：選擇元素類型。

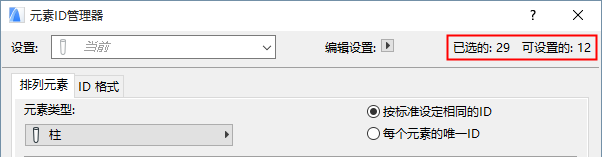

  • 如果在平面上選擇了任何元素，元素圖元ID管理器僅適用於選定的元素。
  • 如果選擇了用於指定ID的元素，但沒有“選定條件”，則ID號將按照元素的選定順序進行指定。
  • 如果在平面圖上沒有選定任何元素，那麼命令將在所有被放置的元素並且可視的（不在消隱圖層上）元素上工作。

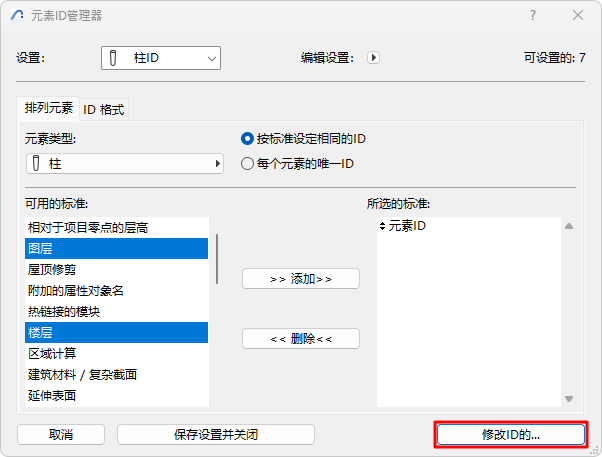

選擇及添加條件至右側列表。



ID 格式

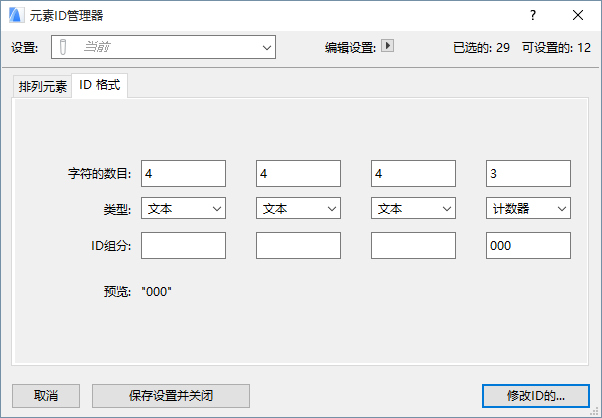

點擊 ID 格式 選項卡頁面。這允許您自定義ID格式：



元素ID管理器允許將ID細分為四個部分。

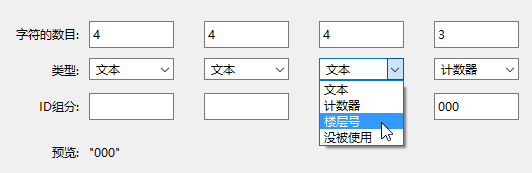

對於任何一部分，都可以在ID組件區域內輸入簡單文字、計數器或樓層號。


  • 使用文字 類型來輸入自定義文字。
  • 使用計數器類型來輸入可在ID中遞進變更的數字或如”aa“之類的字母。
  • 使用 樓層號類型來插入元素樓層序號
    註： 如果已經選定"樓層"作為一個建組標準，樓層號則只能作為一個類型使用。

生成元素 ID

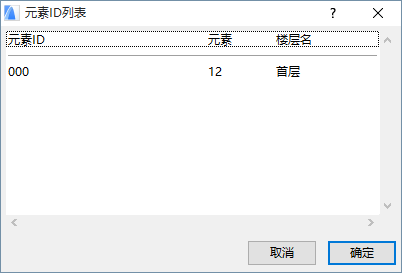

點擊改變ID生成元素ID列表對話。

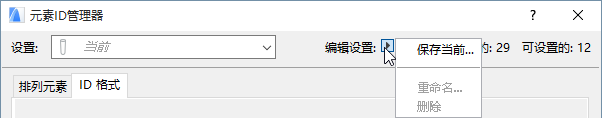

可以使用對話框頂部的編輯設定彈出選單儲存設定。
