編輯聚合線

將繪製元素統一成聚合線

連接的線、弧和聚合線可以被轉換為一條單獨的聚合線。

  • 選擇所有連接元素。
  • 選擇編輯>重塑>統一命令。

最後選定元素的屬性將被應用到統一後的元素集。

使用一個單獨的統一命令，可以統一選定的連接項的多個集。

註： 要統一已建組的項，必須先暫停建組。

參見兩元素相交。

開啟一條閉合的聚合線

要通過刪除聚合線段其中一段來開啟閉合的聚合線：

  • 啟動箭頭工具。
  • Ctrl－點擊（Cmd－點擊）希望刪除的線段。
    註： 使用相同方法剪切一條擁有至少三條線段的聚合線為兩個獨立聚合線。

分解聚合線

  1. 選擇聚合線。
  2. 選擇設計 > 分解到當前視圖。

    產生的直線及弧線是一個組合。根據需要可取消組合。

    見分解當前視圖。

虛聚合線: 通過單元或連續的

僅對於聚合線，如果您正在使用一個虛線型，選擇聚合線設定中的首選項，以瞭解如何在聚合線節點處理虛線樣式。

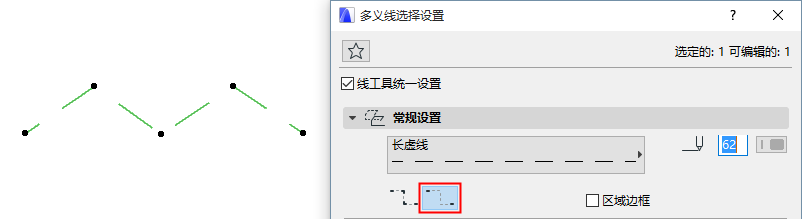

圖 1. 沿整條聚合線分佈虛線樣式

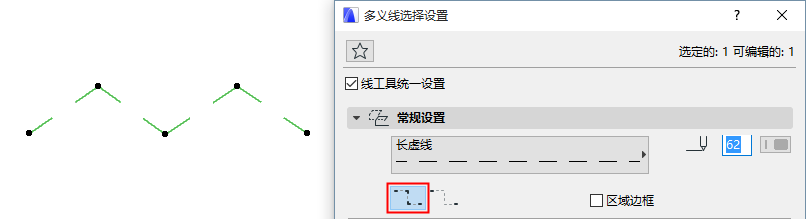

圖 2. 按單元分佈虛線樣式
