在模型視圖中放置圖形

執行下列其中一個操作：

拖放

從您的檔案系統中拖動圖形檔案（一次一個）。

使用圖形工具

  1. 啟動圖形工具。
  2. 點擊視點
  3. 出現重新鏈接圖形對話框。選擇圖形的源：無論是本地檔案系統還是BIMcloud系統。

    如有需要，請登陸BIMcloud。參見 登陸 BIMcloud。

  4. 點擊瀏覽，然後選擇所需的圖形檔案。

    注意:

    • 您可以使用圖形工具一次放置一個檔案或一個PDF頁面。如要放置多個圖形，請使用如下所述的檔案>外部內容>放置外部圖形。

用檔案選單命令

根據圖形來源，使用下列其中一個操作：

  • 檔案>外部內容>放置外部圖形
  • 檔案>外部內容>從BIMcloud中放置外部圖紙

    選擇BIMcloud，然後選擇您需要的專案。

    如有需要，請登陸BIMcloud。參見 登陸 BIMcloud。

    註： 如要鏈接團隊工作專案中的圖形，源團隊工作專案必須與主專案版本號相同。

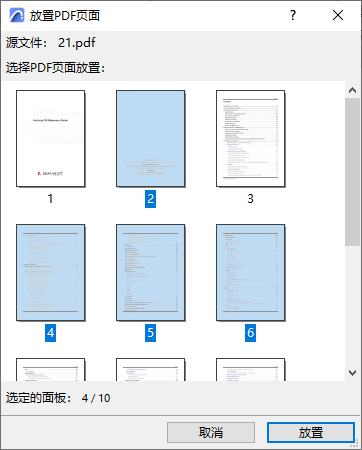

放置PDF中的選定頁面

如果PDF是用拖放或檔案選單命令放置的，這就可以使用。

如果導入的圖形是一個多頁的PDF：

  1. 此時出現一個選擇器對話框。選擇一個、多個或所有頁面。
  2. 點擊放置。

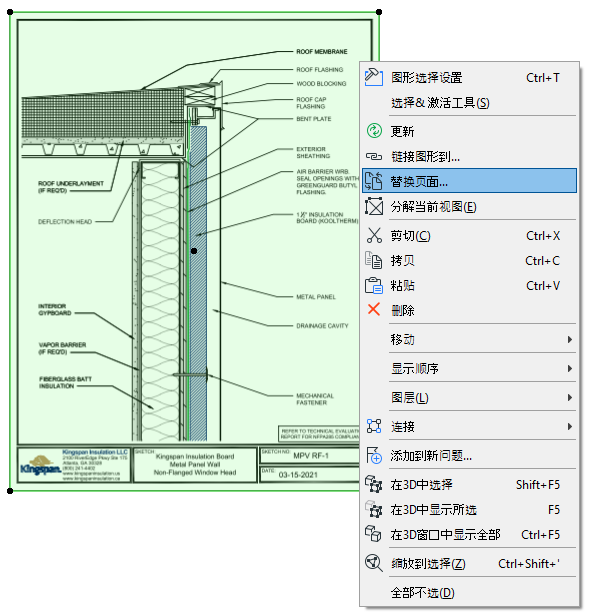

替換 PDF 頁

放置PDF後，使用“替換頁面”右鍵選單命令（來自選定的圖形或圖形管理器）重新鏈接到同一PDF文檔中的另一個頁面。



相關主題

要只導出DWG/DXF/DWF圖形的某些圖層：

參見開啟選項(DXF/DWG轉換設定)的“允許部分開啟”。

要顯示/隱藏在Archicad 中放置的、導入的DWG圖形的源圖層：

參見嵌入圖層。
