標註術語的術語表

參考點是在標註過程中在元素上建立的臨時節點；點擊放置了標註鏈後，參考點消失。

• 圓形參考點：結果標註點將關聯。
• 矩形參考點：結果標註點將為靜態（標註值不會自動更新）。

  見靜態標註。





標註鏈在標註過程結束時點擊錘子游標後出現。

標註鏈包括

• 沿著元素長度的標註線；
• 標註線（垂線於標註線），如果標註設定被設定為顯示；
• 標註點（標註線與標註線相交的位置）。

尺寸線和尺寸界線可選擇性地顯示末端線。

尺寸界線可選擇性顯示延長線。

一個 標註單元 連接兩個相鄰的標註點，幷包括標註文字。

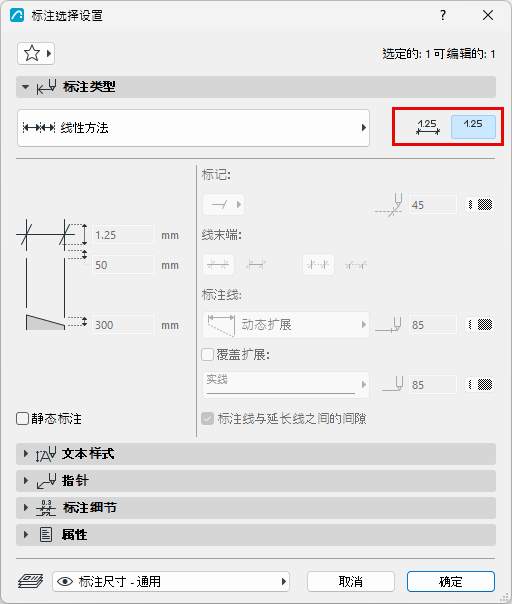

僅顯示標註文字

使用線性、射線和角度標註，您可以選擇僅顯示 標註文字。

您可以顯示用於該類型標註的參考線（僅在螢幕上）作為一個編輯的幫助：在視圖 > 螢幕視圖選項 > 標註參考線上開啟它。
