標高標註

標高標註（線性標註工具的結構元素）顯示剖面圖/立面圖/室內立面圖及3D文檔視圖中的高度值。

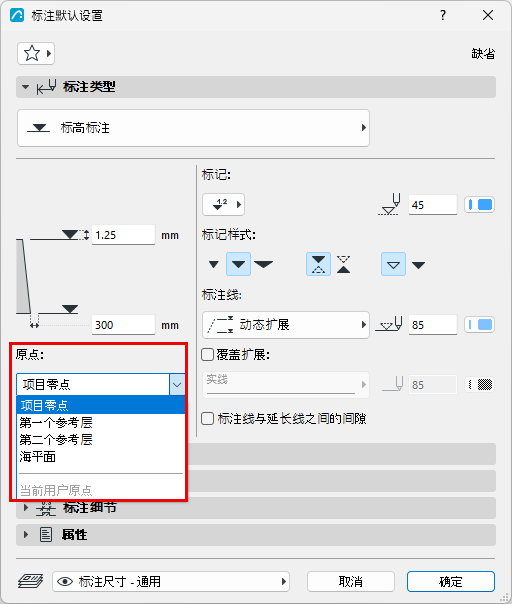

標高標註是基於標註原點計算的，該原點可在標高標註設定中按需進行設定，

• 專案零點
• 海平面（在選項 > 專案個性設定 > 參考層中設定）
• 參考層（在 選項 > 專案 個性設定 > 參考 層中定義）
• 當前用戶原點：選項只對選定的標高標註鏈出現，用於提示您自從標註鏈放置之後，用戶原點已經被修改，而標註鏈還尚未更新。

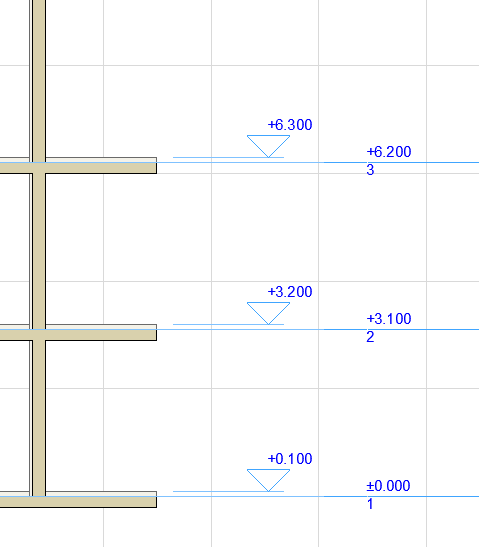

放置層高標註鏈

1. 用標高標註構造方法啟動標註工具。





2. 在剖面/立面圖/IE或3D文檔視窗：點擊您需要標高標註的一系列點。

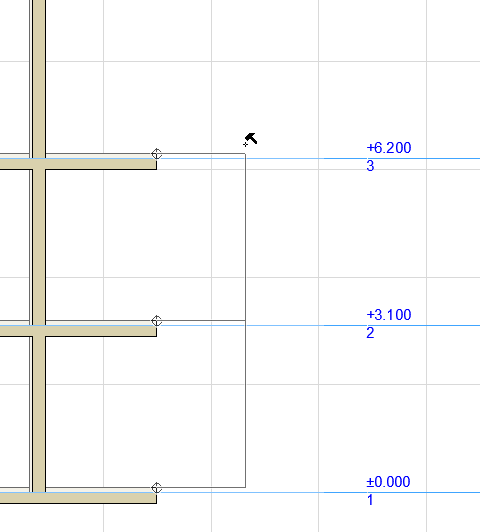

3. 雙擊（或在控制框中點擊OK）並使用錘子游標來放置鏈。



在剖面/立面圖/IE視窗，您可以一步標註所有 樓層標高線。

參見樓層標高面板。

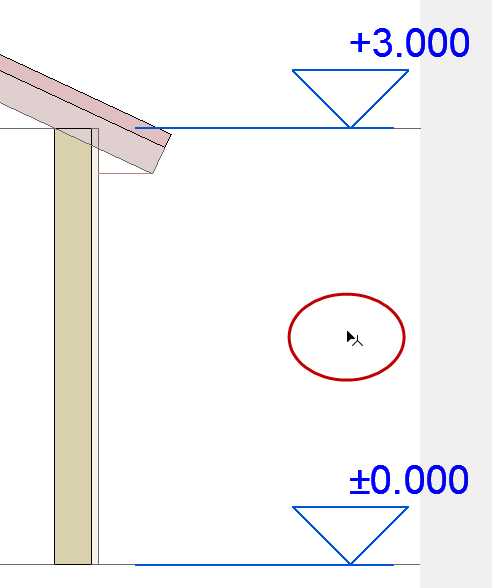

選擇標高標註

Shift並點擊鏈中的不可見的軸線（游標會變成人字形游標）。
