半徑標註

半徑標註有兩個主要部分：標註（指針）和文字。

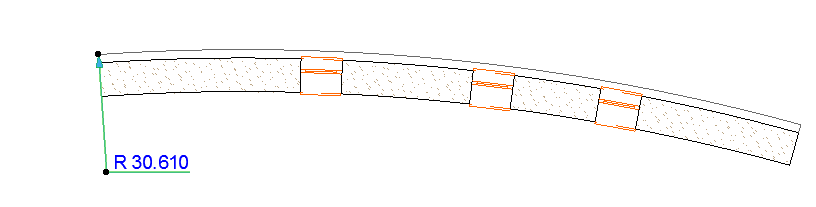

1. 點擊彎曲元素上的點。
2. 或向曲面的中點或相反方向繪製標註線。半徑標註必須總是源自一個彎曲的元素。
3. 再次點擊以放置顯示半徑值的文字。

文字方向可在半徑標註設定中定義。（見下面的。）

拉伸或移動半徑標註

通過彈出式小面板的幫助，可以調整一個已放置的半徑標註：

使用拉伸半徑標註圖標拉伸標註。

使用移動半徑標註圖標移動它。
