樓層標高標註

您可以在以下任何元素上放置一個樓層標高標註：

  • 板
  • 網面
  • 屋頂（單平面和多平面）
  • 殼體
  • 樓梯（及其子組件）
    註： 放在空處的“樓層標高標註”（而不是一個元素）將被關聯到樓層標高。

放置標高標註

  1. 將游標懸停在元素上，然後點擊進行放置。您必須點擊目標元素的可見、可選擇部分。

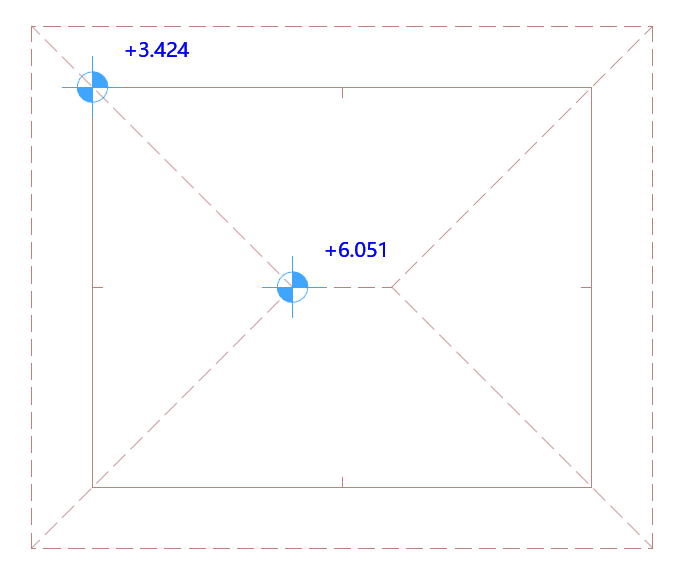

    圖 1. 屋頂的樓層標高標註

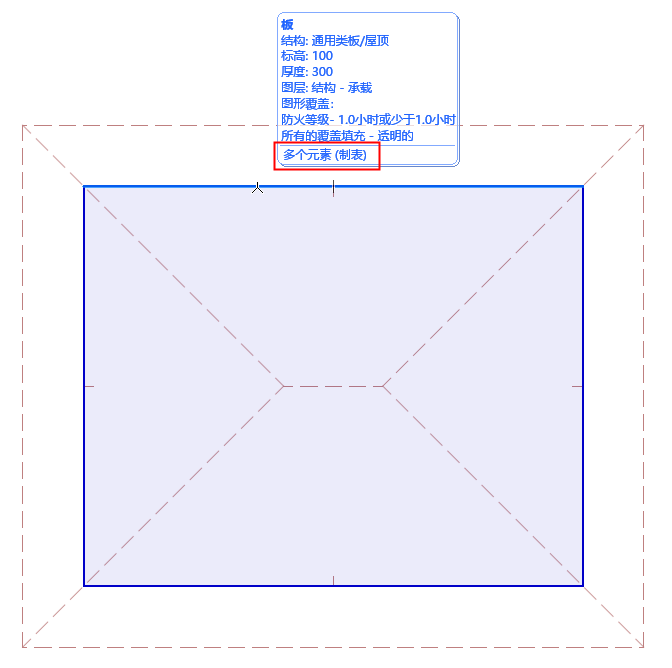

如果游標在多個元素上：點擊Tab鍵，直到所需的元素被高亮顯示，然後再次點擊來放置標註。

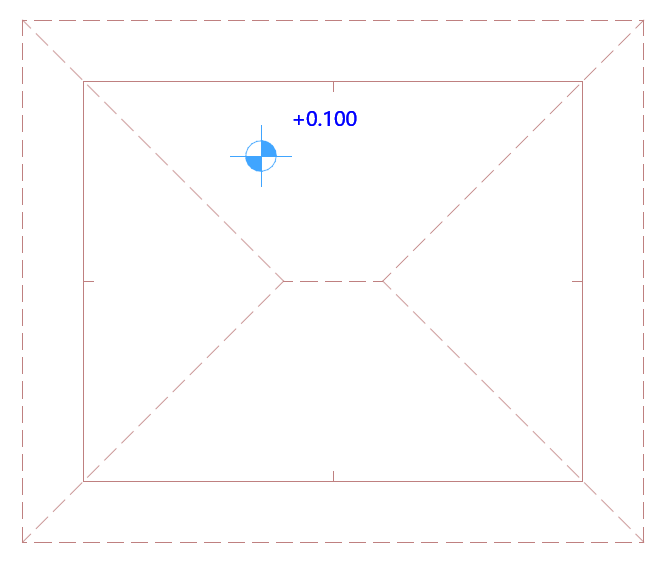

板上的樓層標高

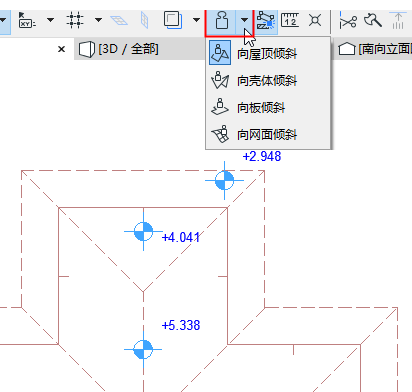

使用重力過濾目標元素

如果重力處於開啟狀態，樓層標高標註只能放置在使用重力的元素類型上（板、屋頂、殼體或網格）。參見 重力。



編輯標註文字

如要編輯標註文字的內容和樣式：參見文字樣式(X)。

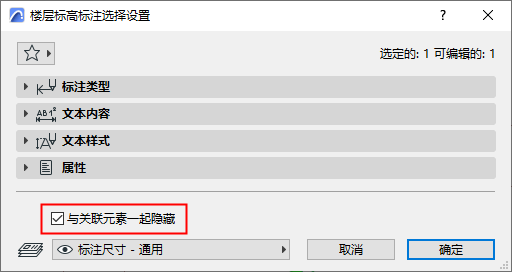

與關聯元素一起隱藏

預設情況下，如果其關聯的元素被隱藏（例如，在隱藏的圖層上），樓層標高標註將被隱藏。如要顯示標註，請取消勾選此複選框。



放置靜態標註

“靜態” 標註是非關聯的。

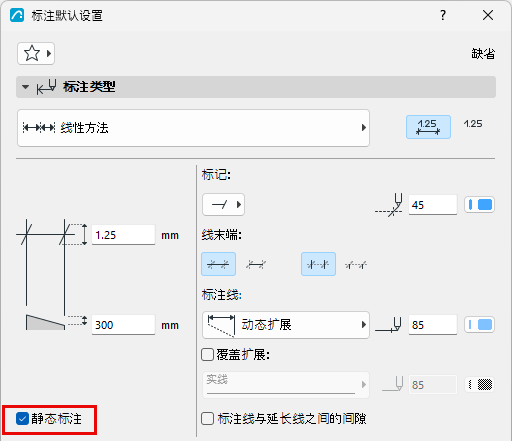

如要將現有的標註轉化為一個靜態標註，請在標註設定中選擇標註並啟用靜態標註複選框。

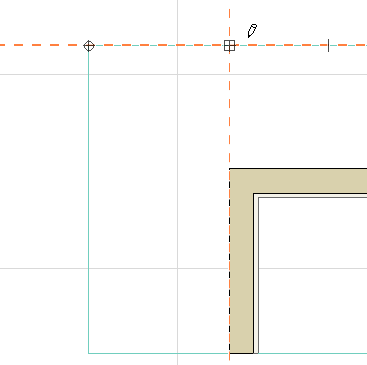

靜態線性標註的參考點是矩形的。



一旦標註被製作成靜態，它就不能再關聯。
